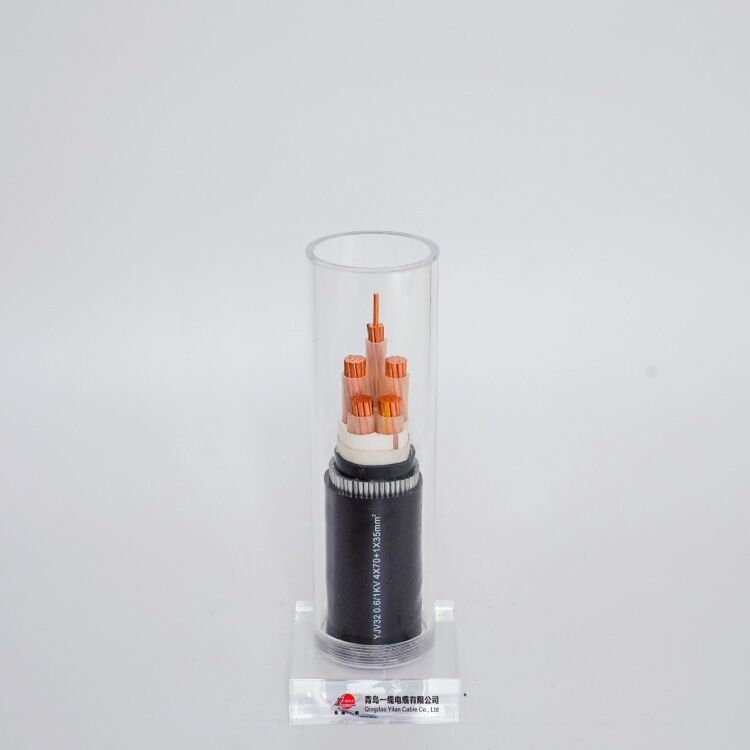

बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
निर्माण
| कंडक्टर | आईईसी 60228 के अनुसार कॉम्पैक्ट स्ट्रैंडेड कॉपर कंडक्टर, क्लास 2 |
| आईईसी 60228 के अनुसार गोलाकार ठोस कॉपर कंडक्टर, कक्षा 1 | |
| लचीले स्ट्रैंडेड कॉपर कंडक्टर, आईईसी 60228 के अनुसार कक्षा 5 | |
| कंडक्टर स्क्रीन | सेमीकंडक्टर |
| इन्सुलेशन | एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) |
| इन्सुलेशन स्क्रीन | सेमीकंडक्टर |
| धात्विक ढाल | कॉपर टेप स्क्रीन या कॉपर तार और कॉपर टेप शील्ड |
| भरनेवाला | भराव पट्टी |
| रैपिंग टेप | गैर बुना रैपिंग टेप या एलएसओएच रैपिंग टेप |
| आंतरिक आवरण | एक्सट्रूडेड पीवीसी, या एलएसओएच |
| कवच | स्टील टेप कवच |
| समग्र म्यान | पीवीसी, एफआर-पीवीसी, पीई या एलएसओएच |
अनुप्रयोग
35kV और उससे कम वोल्टेज वाले विद्युत पारेषण और वितरण लाइन के लिए उपयोग किया जाता है।
पीवीसी इंसुलेटेड पावर केबल की तुलना में, एक्सएलपीई पावर केबल न केवल उत्कृष्ट बिजली, तंत्र, गर्मी और उम्र बढ़ने-प्रतिरोधी, पर्यावरण तनाव-प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी की विशेषताओं का दावा करती है, बल्कि सरल संरचना, हल्के वजन, बिछाने पर कोई प्रतिबंध नहीं, और लंबे समय तक काम करने के लिए उच्च तापमान भत्ता भी देती है।
मानकों
अंतर्राष्ट्रीय: आईईसी 60502-2, आईईसी 60228
चीन: जीबी/टी 12706.2-2008
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन और आईसीईए
विशेष विवरण
| एमवी (6 से 35 केवी) पावर केबल | |||
| मॉडल और विवरण यूओ/यू(उम)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)केवी | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी2) | |
| एक्सएलपीई इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी | |
| Cu कोर | अल कोर | ||
| YJV, N2XSY;PVC शीथेड पावर केबल | YJLV, NA2XSY; पीवीसी शीटेड पावर केबल | ||
| YJV22; स्टील टेप बख्तरबंद, पीवीसी शीटहेड पावर केबल | YJLV22; स्टील टेप बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| YJV32,YJV42;स्टील वायर बख्तरबंद, पीवीसी शीथेड पावर केबल | YJLV32,YJLV42;स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
| पीवीसी इन्सुलेशन | |||
| Cu कोर | अल कोर | ||
| वीवी (वीवाई); पीवीसी (पीई) शीथेड पावर केबल | वीएलवी (वीएलवाई); पीवीसी (पीई) शीथेड पावर केबल | ||
| वीवी22(वीवी23);स्टील टेप बख्तरबंद, पीवीसी(पीई)शीटेड पावर केबल | वीएलवी22(वीएलवी23);स्टील टेप बख्तरबंद, पीवीसी(पीई)शीटेड पावर केबल | ||
| वीवी32(वीवी33),वीवी42(वीवी43);स्टील तार बख्तरबंद, पीवीसी(पीई) शीथेड पावर केबल | वीएलवी32(वीएलवी33),वीएलवी42(वीएलवी43);स्टील तार बख्तरबंद, पीवीसी(पीई) शीथेड पावर केबल | ||
तकनीकी डाटा
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -20°C से +90°C तक | |
| तय | -20°C से +90°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
प्रमाण पत्र
आईएसओ,सीई, केमा,आईईसी,RoHS, सीसीसी,पी3सीऔर अन्य के अनुरोध पर
आदेश देने की सलाह
रेटेड वोल्टेज
आवेदन मानक:आईईसी/बीएस/यूएल/जीबी
कोर की संख्या
कंडक्टर का आकार $ निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच का प्रकार और सामग्री
म्यान की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
