| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

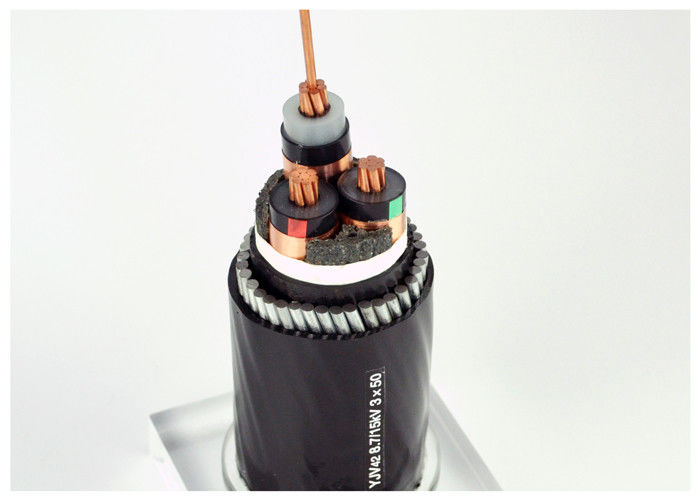

संरचना
1..... नंगे तांबे के तार
2..... अर्धचालक सामग्री की आंतरिक परत
3..... क्रॉस-लिंक्ड पॉलीएथिलीन का कोर इन्सुलेशन
4..... अर्धचालक सामग्री की बाहरी परत
5..... अर्धचालक टेप
6..... तांबे के तारों की स्क्रीन
7..... भरने के लिए पट्टी, यार्न या कागज
8..... गैर बुना हुआपैकेजिंग टेप या लौ retardant
9..... बाहर निकाला गयापीवीसी आंतरिक आवरण
10.... जस्ती स्टील टेप बख्तरबंद
11.... कुल मिलाकर शीटः पॉलीविनाइलक्लोराइड (PVC) या FR-PVC, PE, LSOH
आवेदन
मध्यम वोल्टेज पावर केबल जमीन में, अंदर और बाहर की सुविधाओं में, बाहर, केबल नहरों में, पानी में स्थिर अनुप्रयोग के लिए,ऐसी स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं हैं.
इसकी बहुत कम dielectric हानि कारक के कारण, जो अपने पूरे परिचालन जीवनकाल के दौरान स्थिर रहता है और XLPE सामग्री के उत्कृष्ट इन्सुलेशन गुण के कारण,अर्धचालक सामग्री के आंतरिक और बाहरी स्क्रीन के साथ मजबूती से अनुदैर्ध्य रूप से spliced (एक प्रक्रिया में extruded), केबल में उच्च परिचालन विश्वसनीयता है।
ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, बिजली संयंत्रों और औद्योगिक संयंत्रों में प्रयोग किया जाता है।
बाहरी प्रभावों के प्रभावों से बचने के लिए, कंडक्टर और इन्सुलेशन के बीच चिपकने वाली अर्धचालक परत, एक समकक्ष तांबे के कंडक्टर के साथ,विद्युत क्षेत्र के प्रतिबंध और आंशिक डिस्चार्ज के लिए प्रतिरोध सुनिश्चित करता है.
मानक
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
विनिर्देश
| एमवी ((6 से 35kv) पावर केबल | |||
| मॉडल और विवरण Uo/U(Um) =3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | कोर का संख्या | कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल ((mm2) | |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी | |
| क्यु कोर | अल कोर | ||
| YJV, N2XSY;पीवीसी से ढकी बिजली केबल | YJLV, NA2XSY; पीवीसी से घिरा पावर केबल | ||
| YJV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | YJLV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJV32,YJV42;इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | YJLV32, YJLV42; स्टील के तार बख्तरबंद, पीवीसी से घिरा बिजली केबल | ||
| पीवीसी इन्सुलेशन | |||
| कु कोर | अल कोर | ||
| वीवी ((वीवाई);पीवीसी ((पीई) से ढकी बिजली केबल | वीएलवी ((वीएलवाई);पीवीसी ((पीई) से ढकी बिजली केबल | ||
| वीवी22 ((वीवी23);इस्पात टेप बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV22(VLV23);इस्पात टेप बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल | ||
| वीवी32 ((वीवी33),वीवी42 ((वीवी43);इस्पात तार बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV32(VLV33),VLV42(VLV43);इस्पात तार बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल | ||
तकनीकी डेटा
अधिकतम कंडक्टर तापमानः सामान्य से नीचे (90°C), आपातकाल (130°C) या शार्ट सर्किट 5 से अधिक नहीं (250°C) शर्तें।
न्यूनतम परिवेश तापमान0°C, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है
न्यूनतम झुकने की त्रिज्याः एकल कोर गैर बख्तरबंद केबलों के लिए 20x केबल ओडी
एकल-कोर बख्तरबंद केबलों के लिए 15 x केबल O.D.
बहु-कोर गैर बख्तरबंद केबलों के लिए 15 x केबल ओ.डी.
बहु-कोर बख्तरबंद केबलों के लिए 12 x केबल O.D.
प्रमाणपत्र
आईएसओ,CE, KEMAआईईसी,RoHS, CCC,पी3सीऔर अधिक अन्य अनुरोध पर
आदेश
नामित वोल्टेज
अनुप्रयोग मानकःआईईसी/बीएस/यूएल/जीबी
कोरों की संख्या
कंडक्टर आकार $ निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या बिना बख्तरबंद। यदि बख्तरबंद, बख्तरबंद प्रकार और सामग्री
घूंघट की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
तकनीकी पैरामीटर
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के स्ट्रैंड नंबर/डाय | इन्सुलेशन मोटाई | आंतरिक घेर की मोटाई | आर्मर वायर का दीया | शीट की मोटाई | लगभग. ओवरडोज. | लगभग वजन | कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 3 × 25 | 7/2.14 | 3.4 | 1.3 | 2.5 | 2.5 | 49.0 | 4579 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 1.3 | 2.5 | 2.6 | 52.0 | 5097 | 0.524 | 21 | 140 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 1.4 | 2.5 | 2.7 | 54.0 | 5802 | 0.387 | 21 | 165 | 180 |
| 3 × 70 | 14/252 | 3.4 | 1.5 | 2.5 | 2.8 | 58.0 | 6788 | 0.268 | 21 | 210 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 1.5 | 2.5 | 2.9 | 62.0 | 7812 | 0.193 | 21 | 255 | 265 |
| 3 × 120 | 24 / 2.52 | 3.4 | 1.6 | 2.5 | 3.1 | 65.0 | 8929 | 0.153 | 21 | 290 | 300 |
| 3 × 150 | 30/252 | 3.4 | 1.7 | 2.5 | 3.2 | 68.0 | 10125 | 0.124 | 21 | 330 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 1.7 | 3.15 | 3.3 | 72.0 | 12403 | 0.0991 | 21 | 375 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 1.8 | 3.15 | 3.5 | 78.0 | 14646 | 0.0754 | 21 | 435 | 435 |
| 3 × 300 | 61/2।52 | 3.4 | 1.9 | 3.15 | 3.7 | 83.0 | 17014 | 0.0601 | 21 | 495 | 485 |
