| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

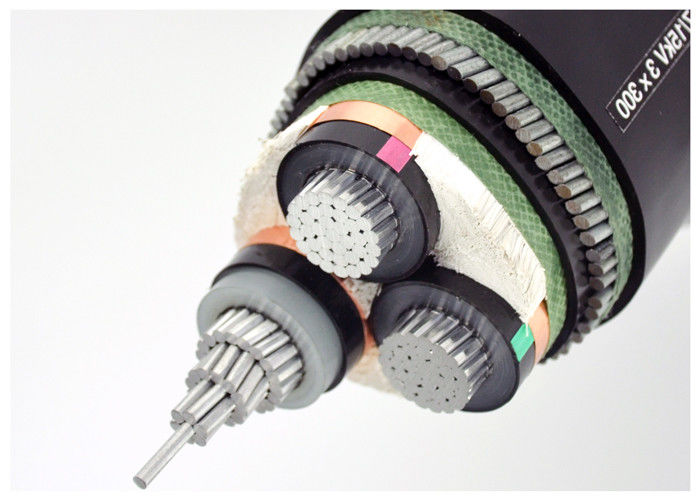

संरचना
फंसे हुए नंगे एल्यूमीनियम कंडक्टर
अर्ध-संचालन सामग्री की भीतरी परत
क्रॉस-लिंक्ड पॉलीथीन का कोर इन्सुलेशन
अर्ध-संचालन सामग्री की बाहरी परत
तांबे की टेप की स्क्रीन
फिलर्स स्ट्रिप, सूत, या कागज
गैर बुना डब्ल्यूरैपिंग टेप
निकला हुआपीवीसी आंतरिक आवरण
जस्ती इस्पात टेप कवच
समग्र शीथ पॉलीविनाइलक्लोराइड (पीवीसी) या एफआर-पीवीसी, पीई, एलएसओएच
आवेदन
शाफ्ट, पानी और मिट्टी पर लगाएं, जो बड़े सकारात्मक दबाव को सहन करने में सक्षम हो।
मानक
अंतर्राष्ट्रीय: IEC 60502, IEC 60228, (ZR-YJV के लिए IEC 60332-332, ZR-YJV72केवल)
चीन: जीबी/टी 12706, (जेडआर-वाईजेवी के लिए जीबी/टी 18380-332, ZR-YJV72केवल)
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन और आईसीईए
कोड नाम
वाईजे: एक्सएलपीई इन्सुलेशन
वी: पीवीसी म्यान
32:स्टील तार कवच-3 कोर
72: एल्यूमिनियम तार कवच-1 कोर
ZR: ज्वाला प्रतिरोधी
| एमवी (6 से 35 केवी) पावर केबल | |||
| मॉडल और विवरण यूओ/यू(उम)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)केवी | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी2) | |
| एक्सएलपीई इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी | |
| Cu कोर | अल कोर | ||
| YJV, N2XSY;PVC शीथेड पावर केबल | YJLV, NA2XSY; पीवीसी शीटेड पावर केबल | ||
| YJV22; स्टील टेप बख्तरबंद, पीवीसी शीटहेड पावर केबल | YJLV22; स्टील टेप बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| YJV32,YJV42;स्टील वायर बख्तरबंद, पीवीसी शीथेड पावर केबल | YJLV32,YJLV42;स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
तकनीकी डाटा
अधिकतम कंडक्टर तापमान: सामान्य से कम (90हेसी), आपातकाल (130हेसी) या शॉर्ट सर्किट 5 एस (250 ℃) से अधिक की स्थिति नहीं।
न्यूनतम. परिवेश तापमान. 0हेसी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में हो
न्यूनतम. झुकने की त्रिज्या: सिंगल कोर के लिए 15 x केबल ओडी
मल्टी कोर के लिए 12 x केबल OD
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -5°C से +70°C तक | |
| तय | -20°C से +70°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 60332-1-2 |
प्रमाणपत्र
आईएसओ,सीई, केमा,आईईसी,RoHS, सीसीसी,पी3सीऔर अन्य के अनुरोध पर
