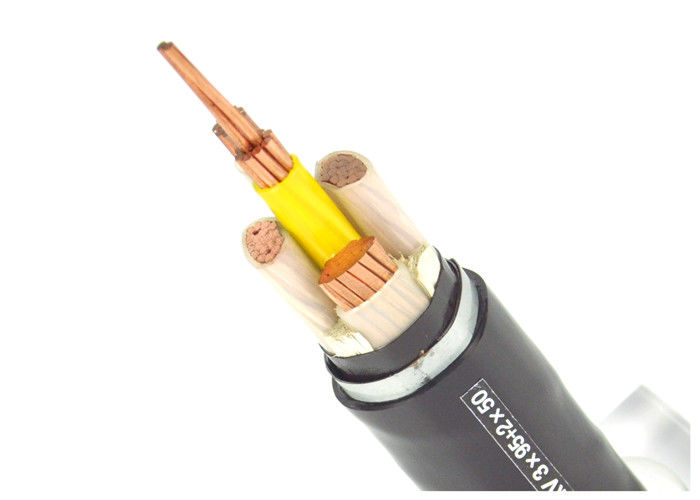

| कोड | : | वीवी22, सीयू/पीवीसी/एसटीए/पीवीसी |
| स्टैंडआर्ट्स | : | आईईसी 60502-1, आईईसी 60228, वीडीई, बीएस |
| निर्माण | : | 1- ठोस, फंसे हुए या लचीले कॉपर कंडक्टर |
| 2- पीवीसी इन्सुलेशन | ||
| 3- गैल्वेनाइज्ड स्टील टेप कवच | ||
| 4- पीवीसी बाहरी आवरण, या पीई, एलएसओएच | ||
| आवेदन | : | अधिमानतः घर के अंदर, केबल नलिकाओं में और औद्योगिक संयंत्रों में स्थापना के लिए |
| स्विचिंग स्टेशन, अतिरिक्त सुरक्षा के साथ भूमिगत स्थापना जहां | ||
| यांत्रिक क्षति अप्रत्याशित है. | ||
| तकनीकी डाटा | : | अधिकतम. ऑपरेटिंग तापमान 75 ºC |
| शॉर्ट सर्किट तापमान 160 ºC | ||
| कोड का अर्थ | : | वी: पीवीसी इन्सुलेशन |
| वी: पीवीसी म्यान | ||
| 22: गैल्वेनाइज्ड स्टील टेप आर्मोरिंग |
स्थापना की शर्तें
इस केबल को डक्ट, ट्रे या सीधे दफनाने में स्थापित किया जा सकता है। यह अनुशंसा की जाती है कि स्थानीय इलेक्ट्रिक कोड या किसी समकक्ष द्वारा बताए गए इंस्टॉलेशन निर्देशों का पालन किया जाए, ताकि व्यक्तियों की सुरक्षा और उत्पाद की अखंडता इंस्टॉलेशन में होने वाली अनियमितताओं से प्रभावित न हो।
1. उत्पाद मुख्य रूप से आईईसी 60502 मानक का अनुपालन कर रहे हैं, इन्हें OEM आवश्यकताओं और अन्य मानकों, जैसे बीएस मानक, डीआईएन मानक, एएसटीएम मानक इत्यादि के अनुसार भी उत्पादित किया जा सकता है।
वोल्टेज ग्रेड 35kv तक है, क्रॉस-सेक्शन क्षेत्र 630 वर्ग मिमी (तांबा या एल्यूमीनियम कंडक्टर) तक हो सकता है। कंडक्टर का दीर्घकालिक परिचालन तापमान 90 डिग्री है। शॉर्ट सर्किट में कंडक्टर का उच्चतम तापमान 250 डिग्री से अधिक नहीं होना चाहिए।
शाफ्ट, पानी और मिट्टी पर लगाएं, जो बड़े सकारात्मक दबाव को सहन करने में सक्षम हो।
मानकों
केबल का निर्माण IEC 60502.2, AS/NZS 1429.1, BS 6622/7835, VDE 0276 के अनुसार किया गया है।
यह विद्युत पारेषण के लिए (U0/U)0.6/1kV से 19/33kV तक रेटेड वोल्टेज वाली विद्युत लाइन में स्थापित करने के लिए उपयुक्त है।
तकनीकी डाटा
रेटेड वोल्टेज: 0.6 / 1 केवी
अधिकतम कंडक्टर तापमान: सामान्य से कम (90हेसी), आपातकाल (130हेसी) या शॉर्ट सर्किट 5 एस (250 ℃) से अधिक की स्थिति नहीं।
न्यूनतम. परिवेश तापमान. 0हेसी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में हो
न्यूनतम. झुकने की त्रिज्या: 12 x केबल आयुध डिपो
प्रमाण पत्र
अनुरोध पर CE, RoHS, CCC, KEMA और अन्य
विशेष विवरण
रेटेड वोल्टेज, कोर की संख्या और अनुभागीय क्षेत्र की सीमा
दर वोल्टेज (kv):0.6/1kV 1.8/3kV 3.6/6kV 6/10kV 8.7/15kV 12/20kV 18/30kV 21/35kV
समतुल्य: 0.6/1kV 1.9/3.3kV 3.8/6.6kV 6.35/11kV 8.7/15kV 12.7/22kV 19/33kV 21/35kV
कोर और अनुभागीय क्षेत्र की संख्या (मिमी2):
1 कोर 1.5-800 25-800 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
2 कोर 1.5-185 25-185
3 कोर 1.5-400 25-400 25-400 25-400 35-400 50-400 50-400 50-400
4 कोर 2.5-400 25-400
5 कोर 2.5-400 25-400
पीवीसी इलेक्ट्रिक केबल
| प्रकार | केबल का विवरण | मुख्य अनुप्रयोग | |
| सीयू कोर | एएल कोर | ||
| वी.वी | वीएलवी | कॉपर/एल्यूमीनियम कोर, पीवीसी इंसुलेटेड, पीवीसी शीथेड पावर केबल | गैर-बख्तरबंद पीवीसी केबल घर के अंदर, केबल ट्रेंच में, केबल रैक पर और पाइप में बिछाने के लिए उपयुक्त हैं। बाहरी दबाव और तनाव सहन करने में असमर्थ। |
| वीवाई | वीएलवाई | कॉपर/एल्यूमीनियम कोर, पीवीसी इंसुलेटेड, पीई शीटेड पावर केबल | |
| वीवी22 | वीएलवी22 | कॉपर/एल्यूमीनियम कोर, पीवीसी इंसुलेटेड, स्टील टेप आर्मर्ड, पीवीसी शीथेड पावर केबल | स्टील-टेप बख़्तरबंद पीवीसी केबल ऊर्ध्वाधर दफन के लिए उपयुक्त हैं। मध्यम सकारात्मक दबाव सहन कर सकते हैं, तनाव बलों को सहन करने में असमर्थ हैं। |
| वीवी23 | वीएलवी23 | कॉपर/एल्यूमीनियम कोर, पीवीसी इंसुलेटेड, स्टील टेप आर्मर्ड, पीई शीटेड पावर केबल | |
| वीवी32 | वीएलवी32 | कॉपर/एल्यूमीनियम कोर, पीवीसी इंसुलेटेड, पतले स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | स्तरों में बड़े अंतर या ऊर्ध्वाधर स्थापना के मामले में पतले स्टील के तार वाले बख्तरबंद पीवीसी केबल का उपयोग किया जाता है और ऊर्ध्वाधर दफन कर सकते हैं। मध्यम सकारात्मक दबाव और तनाव बल सहन कर सकते हैं। |
| वीवी33 | वीएलवी33 | कॉपर/एल्यूमीनियम कोर, पीवीसी इंसुलेटेड, पतले स्टील वायर बख्तरबंद, पीई शीटेड पावर केबल | |
| वीवी42 | वीएलवी42 | कॉपर/एल्यूमीनियम कोर, पीवीसी इंसुलेटेड, मोटे स्टील वायर बख्तरबंद, पीवीसी शीथेड पावर केबल | मोटे स्टील के तार वाले बख्तरबंद पीवीसी केबल ऊर्ध्वाधर स्थापना के लिए उपयुक्त हैं और इन्हें पानी या समुद्र तल में बिछाया जा सकता है। यह अधिक सकारात्मक दबाव और तनाव बल सहन कर सकते हैं। |
| वीवी43 | वीएलवी43 | कॉपर/एल्यूमीनियम कोर, पीवीसी इंसुलेटेड, मोटे स्टील वायर बख्तरबंद, पीई शीटेड पावर केबल | |
निर्यात के लिए सभी केबल लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा अच्छी तरह से पैक और संरक्षित हैं।
पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।
अच्छी जानकारी, निर्माण जानकारी और ग्राहक की जानकारी ड्रम के प्रत्येक आकार पर मजबूती से मुद्रित होती है।
अच्छी तरह से पैक किए गए केबल ड्रमों को सी पोर्ट पर भेजे जाने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। यह सुनिश्चित करने के लिए कि समुद्री माल ढुलाई के दौरान कोई हलचल न हो, सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा मजबूती से बांधा गया है।
कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
शंघाई शेंगहुआ केबल (समूह) के पास शेंगहुआ सिद्धांत है "सर्वश्रेष्ठ उद्यम के लिए प्रयास करें, सर्वोत्तम उत्पाद का उत्पादन करें, सर्वोत्तम सेवा प्रदान करें, सर्वश्रेष्ठ ब्रांड स्थापित करें", पहले गुणवत्ता की नीति पर जोर देता है, उच्च गुणवत्ता और माल की शून्य दोष प्राप्त करने का प्रयास करता है। इसलिए, प्रत्येक ग्राहक शेनघुआ केबल की बेहतर गुणवत्ता और दोषरहित सेवा से पूरी तरह से लाभान्वित हो सकता है। इस बीच, हम "सर्वश्रेष्ठ करो, पारस्परिक रूप से जीतो" की शेनघुआ भावना का पालन करते हैं, प्रत्येक ग्राहक के साथ दीर्घकालिक और स्थिर संबंध स्थापित करना चाहते हैं। इसके द्वारा, हम गारंटी देते हैं कि:
1. ग्राहक भगवान है. हम हर ग्राहक, हर सहयोग को दिल से संजोएंगे।
2. नि:शुल्क प्री-सेल्स सेवा। हम प्रत्येक ग्राहक के लिए सर्वोत्तम प्रस्ताव प्रदान करेंगे।
3. अच्छी बिक्री सेवा. हम निःशुल्क सापेक्ष उत्पाद संचालन, रखरखाव युक्तियाँ और इंस्टॉलेशन कमीशनिंग प्रदान करेंगे
ग्राहकों के साथ सहयोग संबंध स्थापित करते समय तकनीकी सलाहकार सेवा।
4. बिक्री के बाद विचारशील सेवा। हमारे उत्पाद पर PICC (चीन की पीपुल्स इंश्योरेंस कंपनी) द्वारा वारंटी दी जाती है। हम ऐसा करेंगे
इंस्टालेशन के बाद 12 महीने के भीतर निःशुल्क रखरखाव और डिबगिंग प्रदान करें (गलत उपयोग को छोड़कर)।
5. हम शंघाई में 24 घंटे के भीतर, अन्य जिले के लिए 72 घंटे में आपकी समस्याओं का समाधान करने की गारंटी देते हैं।
6. 24 घंटे हॉट-लाइन टेलीफोन सेवा। हम आपके प्रश्न का समय पर उत्तर देने के लिए पेशेवर व्यक्ति नियुक्त करेंगे।
हम हमेशा दृढ़ता से मानते हैं कि "गुणवत्ता जीवन रेखा है, सेवा अहस्तक्षेप है", जो हमें और अधिक करीब और मजबूत बनाएगी!
