| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

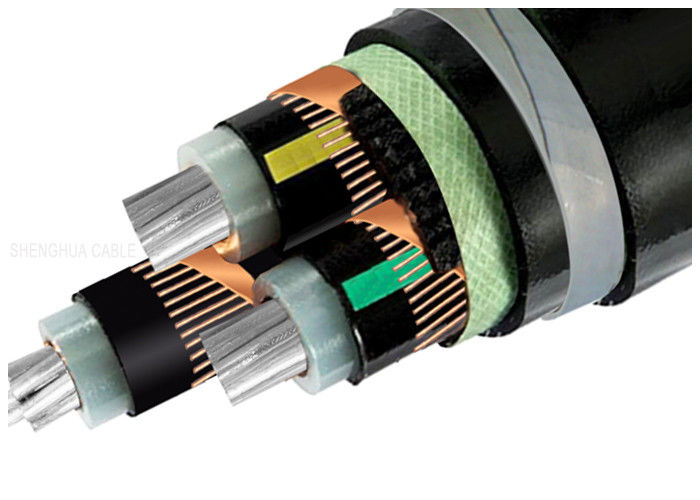

केबल संरचना
- आईईसी 60228 के अनुसार गोल नंगे एल्यूमीनियम कोर फंसे हुए
- आंतरिक अर्ध-प्रवाहकीय परत
- कोर इन्सुलेशन एक्सएलपीई
- एचडी 308 एस2 के अनुसार रंग कोड
- बाहरी अर्ध-प्रवाहकीय परत
- अर्ध-प्रवाहकीय टेप
- तांबे के तार और टेप स्क्रीन
- भराव
-पीवीसी भीतरी म्यान
- गैल्वनाइज्ड स्टील टेप कवच (एसटीए)
- पीवीसी बाहरी आवरण (लाल या काला)
आवेदन
इन पावर आर्मर्ड केबलों को खुली हवा में स्थापित करने, सीधे भूमिगत दफनाने, पानी में, केबल नलिकाओं, पावर स्टेशनों में, जहां केबल को यांत्रिक क्षति हो सकती है, के लिए डिज़ाइन किया गया है।
तकनीकी डाटा
- DIN VDE 0276 पार्ट 603, HD 620, IEC 60502, BS 6622 के अनुसार पावर केबल
-तापमान सीमा अधिकतम। से +90 डिग्री सेल्सियस तक
- स्थापना के दौरान तापमान 0 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक
- शॉर्ट सर्किट तापमान +250 डिग्री सेल्सियस (5 सेकंड तक)
- नाममात्र वोल्टेज यूओ/यू 3,6/6 केवी, 6/10 केवी, 6,35/11 केवी (डीएल बीएस), 18/30 केवी, 19/33 केवी (डीएल बीएस)
- ऑपरेटिंग वोल्टेज 3,6/6 केवी = अधिकतम। 7,2 केवी 6/10 केवी = अधिकतम। 12 केवी 18/30 केवी = अधिकतम। 36 के.वी
- परीक्षण वोल्टेज एसी 3,6/6 केवी = 11 केवी 5 मिनट तक। 6/10 केवी = 21 केवी 5 मिनट तक। 18/30 केवी = 63 केवी 5 मिनट तक।
-न्यूनतम झुकने की त्रिज्या लगभग। 15 केबल व्यास
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -5°C से +70°C तक | |
| तय | -20°C से +70°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 60332-1-2 |
वोल्टेज, कोर और क्रॉस-सेक्शन की तालिका
| वस्तु | श्रेणी ए, बी | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| श्रेणी ए, बी | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| सिंगल कोर | मिमी2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| तीन कोर | मिमी2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
श्रेणी ए रेटेड वोल्टेज वाले केबल का उपयोग उस स्थिति में किया जाता है जिसमें 1 मिनट से अधिक की आवश्यकता नहीं होती है। ग्राउंडिंग दोष का स्थायी समय। श्रेणी बी रेटेड वोल्टेज वाले केबल के लिए, ग्राउंडिंग दोष का स्थायी समय सामान्यतः अधिकतम 1 घंटे से अधिक नहीं होता है। स्थायी समय 8 घंटे से अधिक नहीं है, वार्षिक ग्राउंड फॉल्ट स्थायी समय कुल मिलाकर 125 घंटे से अधिक नहीं होना चाहिए, श्रेणी सी में श्रेणी ए और बी की अपेक्षा वाले सभी सिस्टम शामिल हैं।
आदेश देने की सलाह
रेटेड वोल्टेज
आवेदन मानक:आईईसी/बीएस/यूएल/जीबी
कोर की संख्या
कंडक्टर का आकार $ निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच का प्रकार और सामग्री
म्यान की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
हम प्रति खरीद ऑर्डर के अनुसार सबसे सख्त डिलीवरी शेड्यूल को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत में वृद्धि में योगदान कर सकती है।
केबल की आपूर्ति लकड़ी की रीलों, नालीदार बक्सों और कॉइल्स में की जाती है। केबल सिरों को नमी से बचाने के लिए केबल सिरों को बीओपीपी स्वयं चिपकने वाली टेप और गैर-हीड्रोस्कोपिक सीलिंग कैप से सील किया जाता है। ग्राहक की आवश्यकता के अनुसार आवश्यक अंकन को ड्रम के बाहरी हिस्से पर मौसम-रोधी सामग्री के साथ मुद्रित किया जाएगा।
अक्सर पूछे जाने वाले प्रश्न
1. शिपिंग:भारी वजन के कारण समुद्र या वायु मार्ग से। नमूने डीएचएल, फेडेक्स द्वारा भेजे जाएंगे। वगैरह
2. भुगतान:हम टी/टी, एल/सी स्वीकार करते हैं, बस वही चुनें जो आपको पसंद हो
3.डिलीवरी का समय:रसीद जमा होने पर आम तौर पर 7 ~ 10 कार्य दिवस। मात्रा के अनुसार.
4. MOQ:आम तौर पर हमारा MOQ 1000 मीटर है। 20 सेंटीमीटर से नीचे के नमूने निःशुल्क प्रदान किए जा सकते हैं।
हमारी सेवाएँ
* हम चीन में बिजली के तार और पावर केबल के सबसे बड़े निर्माताओं में से एक हैं और हमारे पास 20 से अधिक वर्षों का उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं। केबल का आकार और सामग्री अनुकूलित है। आपके अपने लोगो और स्वयं के डिज़ाइन का स्वागत है। हम आपकी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया अधिक उत्पादों की जानकारी के लिए हमें पूछताछ भेजें और हम आपको 12 घंटों में प्रतिक्रिया देंगे।
