| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
आवेदन
एक्सएलपीई अछूता बिजली केबल का उपयोग विद्युत संचरण और वितरण प्रणाली के संचालन में 0.6/1 के नामित वोल्टेज पर किया जाता है,1.8/3,3.6/6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV
निम्न और मध्यम वोल्टेज 10kV से नीचे,उच्च वोल्टेज 10 से 35kV के बीच।
निर्माण

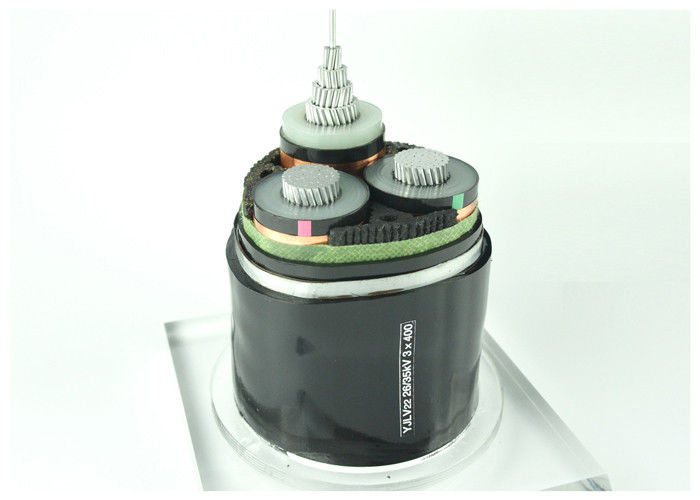

YJLV22 26/35kV 3x400SQMM बख्तरबंद विद्युत केबल
1. गोल नंगे एल्यूमीनियम कोर IEC 60228 के अनुसार स्ट्रैंड
2. आंतरिक अर्धचालक परत
3कोर इन्सुलेशन XLPE
4HD 308 S2 के अनुसार रंग कोड
5. बाहरी अर्धचालक परत
6अर्धचालक टेप
7तांबे का टेप स्क्रीन
8भरनेवाला
9पीवीसी आंतरिक शीट
10जस्ती स्टील टेप कवच (एसटीए)
11पीवीसी बाहरी आवरण (लाल या काला)
कोड पहचानः
YJ: XLPE इन्सुलेशन
एलः एल्यूमीनियम कंडक्टर
V: पीवीसी शीट
32:स्टील वायर बख्तरबंद 3 कोर
22स्टील टेप बख्तरबंद √3 कोर
72: एल्यूमीनियम तार बख्तरबंद 1 कोर
62: स्टेनलेस स्टील टेप बख्तरबंद 1 कोर
ZR: लौ प्रतिरोधी
| प्रकार | विलोपन | नामित वोल्टेज | कोर की संख्या | नामित खंड ((मिमी2) | आवेदन |
| YJV YJLV | क्यू या अल कंडक्टर,एक्सएलपीई अछूता.पीवीसी से घिरा विद्युत केबल | 0.6/1 केवी | 1,2,3,4 | 1.5 से 400 | इनडोर और आउटडोर में बिछाने के लिए। LV XLPE अछूता बिजली केबल का उपयोग रेटेड वोल्टेज U ((Um) ≤10KV पर ट्रांसमिशन और वितरण प्रणाली में किया जाता है।एचवी XLPE अछूता बिजली केबल 10KV-35KV के बीच बिजली केबल संचरण को संदर्भित करता हैयह अक्सर पावर ट्रांसमिशन की मुख्य सड़क पर लागू होता है। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम है, लेकिन बाहरी यांत्रिक ताकत नहीं। |
| 3+1 | 3×4+1×2.5 से 3×400+1×185 | ||||
| 6/6kV | 1,3 | 25 से 500 | |||
| 8.7/10kV 8.7/15kV 12/20kV | 1 | 25 से 500 | |||
| 3 | 25 से 300 | ||||
| 21/35kv | 1 | 50 से 500 | |||
| YJV22 YJLV22 | क्यु या अल कंडक्टर,एक्सएलपीई अछूता स्टील टेप बख्तरबंद पीवीसी शील्ड विद्युत केबल | 0.6/1 केवी | 3 | 1.5 से 400 | भूमि में दफन करने के लिए उपयुक्त, बाहरी यांत्रिक शक्तियों को सहन करने में सक्षम लेकिन बड़े खींचने वाले बल। |
| 4 | 4 से 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 से 300 | |||
| 21/35kv | 3 | 50 से 240 |
तकनीकी डेटाः
अधिकतम कंडक्टर तापमानः सामान्य से नीचे (90ओC), आपातकाल (130ओC) या शार्ट सर्किट 5 सेकंड (250°C) से अधिक नहीं।
न्यूनतम परिवेश का तापमान 0ओC, स्थापना के बाद और केवल जब केबल स्थिर स्थिति में हो
न्यूनतम झुकने की त्रिज्या: एकल कोर के लिए 15 x केबल ओ.डी.
मल्टी-कोर के लिए 12 x केबल ओ.डी.
| परीक्षण वोल्टेज | 6 / 10 kV | [kV] | 21 / 5 मिनट. |
| 12 / 20 केवी | [kV] | 42 / 5 मिनट. | |
| 18 / 30 केवी | [kV] | 63 / 5 मिनट। | |
| तापमान सीमा | गति में | -5°C से +70°C तक | |
| स्थिर | -20°C से +70°C तक | ||
| परिचालन तापमान | शॉर्ट सर्किट | °C | 250 |
| शॉर्ट सर्किट समय | अधिकतम. | [सेक] | 5 |
| झुकने की त्रिज्या | मिन. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 60332-1-2 |
मानक
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228
चीन: GB/T 12706
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
प्रमाणपत्र
आईएसओ,CE, KEMAआईईसी,RoHS, CCC,पी3सी
और अधिक अन्य अनुरोध पर
हमारी सेवाएँ
* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
अक्सर पूछे जाने वाले प्रश्न
1शिपिंगःभारी वजन के कारण समुद्र या हवा द्वारा। नमूने डीएचएल, फेडेक्स आदि द्वारा भेजे जाएंगे।
2भुगतान:हम टी/टी, एल/सी स्वीकार करते हैं, बस आप जो पसंद करते हैं उसे चुनें
3.वितरण का समय:आम तौर पर जमा प्राप्ति पर 7 से 10 कार्यदिवस। मात्रा के अनुसार।
4. MOQ:आम तौर पर हमारे MOQ 1000 मीटर है. 20 सेंटीमीटर से कम के नमूने स्वतंत्र रूप से प्रदान किए जा सकते हैं.
