| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
पीवीसी इन्सुलेशन इलेक्ट्रिक केबल
| प्रकार |
केबल का वर्णन
|
मुख्य अनुप्रयोग
|
|
| सीयू कोर | एलए कोर | ||
| वीवी | वीएलवी | तांबा/एल्यूमीनियम कोर,पीवीसी अछूता,पीवीसी से घिरा बिजली केबल | गैर बख्तरबंद पीवीसी केबल घर के अंदर,केबल खाई में,केबल रैक और पाइप में बिछाने के लिए उपयुक्त हैं। बाहरी दबाव और तनाव का सामना नहीं कर सकते। |
| VY | VLY | तांबा/एल्यूमीनियम कोर,पीवीसी अछूता,पीई कवर बिजली केबल | |
| वीवी22 | VLV22 | तांबा/एल्यूमीनियम कोर,पीवीसी अछूता,स्टील टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | इस्पात टेप बख्तरबंद पीवीसी केबल ऊर्ध्वाधर दफन के लिए उपयुक्त हैं। मध्यम सकारात्मक दबाव सहन कर सकते हैं, तनाव बलों को सहन नहीं कर सकते। |
| वीवी23 | VLV23 | तांबा/एल्यूमीनियम कोर,पीवीसी अछूता,स्टील टेप बख्तरबंद,पीई कवर बिजली केबल | |
| वीवी32 | VLV32 | तांबा/एल्यूमीनियम कोर,पीवीसी अछूता,पतली इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | पतली इस्पात तार बख्तरबंद पीवीसी केबलों का उपयोग स्तरों के बड़े अंतर या ऊर्ध्वाधर स्थापना के मामले में किया जाता है और ऊर्ध्वाधर दफन कर सकते हैं। मध्यम सकारात्मक दबाव और तनाव बलों को सहन कर सकते हैं। |
| वीवी३३ | VLV33 | तांबा/एल्यूमीनियम कोर,पीवीसी अछूता,पतली इस्पात तार बख्तरबंद,पीई से ढके बिजली केबल | |
| वीवी42 | VLV42 | तांबा/एल्यूमीनियम कोर,पीवीसी अछूता,घने स्टील के तार के साथ बख्तरबंद,पीवीसी से घिरा पावर केबल | मोटी इस्पात तार बख्तरबंद पीवीसी केबल ऊर्ध्वाधर स्थापना के लिए उपयुक्त हैं और पानी या समुद्र के तल पर रखी जा सकती हैं। |
| वीवी43 | VLV43 | तांबा/एल्यूमीनियम कोर,पीवीसी अछूता,घने स्टील के तार के साथ बख्तरबंद,पीई से घिरा पावर केबल | |

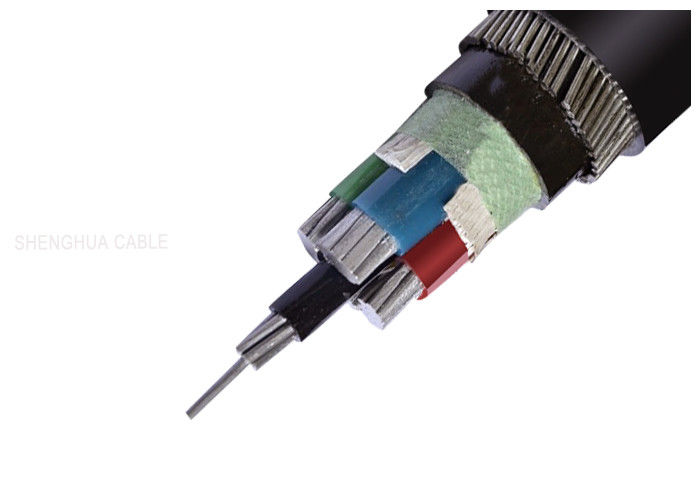

केबल संरचना
कंडक्टरः ठोस या स्ट्रैन्डेड एल्यूमीनियम
इन्सुलेशनः क्रॉस-लिंक्ड पॉलीएथिलीन (XLPE) या पॉलीविनाइल क्लोराइड (PVC)
भरनेवालाः लपेटा हुआ बांधने वाला टेप के साथ पॉलीप्रोपाइलीन फिलामेंट
बांधनेवाला: बांधनेवाला टेप
आंतरिक आवरणः पॉलीविनाइल क्लोराइड (पीवीसी)
मात्राः जस्ती स्टील के तार बख्तरबंद या स्टील के टेप बख्तरबंद
आवरणः पॉलीविनाइल क्लोराइड (पीवीसी)
फ़ीचर का प्रयोग करना
(1) केबल का दीर्घकालिक कार्य तापमान 70 oC से अधिक नहीं होना चाहिए
(2.) जब कोर शॉर्ट सर्किट में होता है (अधिकतम 5 सेकंड) तो तापमान 160 oC से अधिक नहीं होना चाहिए
a.एक एकल गैर बख्तरबंद केबल के लिए, यह बाहरी व्यास के 20 गुना से कम नहीं है
b.एक-कोर बख्तरबंद केबल के लिए, यह बाहरी व्यास के 15 गुना से कम नहीं है।
c. बहु-कोर गैर बख्तरबंद केबल के लिए, यह बाहरी व्यास के 15 गुना से कम नहीं है
बहु-कोर बख्तरबंद केबल के लिए, यह बाहरी व्यास के 12 गुना से कम नहीं है
मानक
IEC60502, BS6346, VDE, AS/NZS, UL, आदि या ग्राहक के अनुरोध के रूप में।
नामित वोल्टेज ((kV):
प्रथम श्रेणी 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35
द्वितीय श्रेणी 1/1 3/3 6/6 8.7/10 12/15
कोरों की संख्याः
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 और इसी तरह।
नोटः
1तालिका में केवल केबलों का एक भाग सूचीबद्ध है। अन्य विनिर्देशों के साथ केबल पूछ सकते हैं।
2केबलों को सिंगल मोड या मल्टी मोड के साथ आपूर्ति की जा सकती है।
3विशेष रूप से डिजाइन की गई केबल संरचना अनुरोध पर उपलब्ध है।
सबसे पहले, निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और स्टील के ड्रम द्वारा संरक्षित होते हैं।
पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।
अच्छी जानकारी, निर्माता की जानकारी और ग्राहक की जानकारी प्रत्येक आकार के ड्रम पर दृढ़ता से मुद्रित होती है।
दूसरा, अच्छी तरह से पैक किए गए केबल ड्रम को समुद्री बंदरगाह में भेजने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके,समुद्री माल ढुलाई के दौरान कोई आंदोलन नहीं.
कंटेनर का आकार कुल भारित माल के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
हमारी सेवाएँ
* हम चीन के दक्षिण-पश्चिम में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन का अनुभव है।
* हम OEM स्वीकार करते हैं. केबल आकार और सामग्री अनुकूलित कर रहे हैं.
अपने स्वयं के डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
