| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
1.U0/U: 0.6/1kV
2. मानक: IEC60502, BS7870, GB/T12706
3.अधिकतम. कार्य तापमान: 90 डिग्री सेल्सियस, आवश्यकता के अनुसार 110 डिग्री सेल्सियस हो सकता है
4.कंडक्टर: क्लास 1/2 एनील्ड नंगे तांबे के ठोस या स्ट्रैंड
5. इन्सुलेशन: एक्सएलपीई
6.बख्तरबंद: एसटीए
7.शीथ: पीवीसी
8. क्रॉस सेक्शन क्षेत्र: 1.5~630mm2
9. कोर: 1~5 कोर, 3C+1E,4C+1E,3C+2E
10. पैकिंग: लकड़ी के ड्रम या आवश्यकता के अनुसार
11.प्रमाणन: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB
12. टिप्पणी: ज्वाला मंदक, अग्नि प्रतिरोध, कम धूम्रपान और हलोजन मुक्त, या अन्य संपत्ति उपलब्ध हो सकती है
अनुप्रयोग

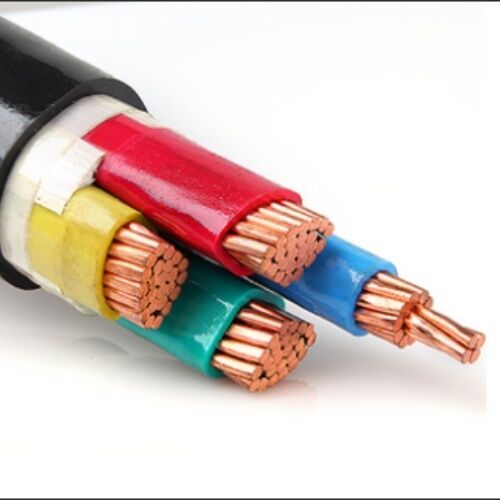

एसटीए आर्मर्ड इलेक्ट्रिक केबल YJV22 4+1 कोर केबल 0.6/1kV तक और इसमें शामिल AC रेटेड वोल्टेज Uo/U के साथ विद्युत पारेषण और वितरण लाइनों पर लागू होता है।
नम और गीले स्थानों में बाहरी और इनडोर स्थापना के लिए, इसे सीधे जमीन में बिछाया जाता है, जहां ढलान वाले और गतिशील इलाकों में अत्यधिक यांत्रिक तनाव मौजूद होता है और ऊर्ध्वाधर या झुके हुए बिछाने के साथ-साथ फिसलन के लिए अतिसंवेदनशील स्थानों पर भी।
वाईजे: एक्सएलपीई इन्सुलेशन
वी: पीवीसी इन्सुलेशन
वी: पीवीसी म्यान
22: गैल्वेनाइज्ड स्टील टेप आर्मोरिंग
32: गैल्वेनाइज्ड स्टील वायर आर्मरिंग
मानकों
अंतर्राष्ट्रीय: आईईसी 60502, आईईसी 60228, आईईसी 60332
चीन: जीबी/टी 12706.1-2008
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन और आईसीईए
फ़ॉन्ट-आकार:10.000pt;mso-font-kerning:0.0000pt;" >पीवीसी प्रकार ST2आईईसी 60502 तक, काला
तकनीकी डाटा
रेटेड वोल्टेज: 0.6 / 1 केवी
अधिकतम कंडक्टर तापमान: सामान्य से कम (90हेसी), आपातकाल (130हेसी) या शॉर्ट सर्किट 5 एस (250 ℃) से अधिक की स्थिति नहीं।
न्यूनतम. परिवेश तापमान. 0हेसी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में हो
न्यूनतम. झुकने की त्रिज्या: 12 x केबल आयुध डिपो
विशेष विवरण
| नाम. कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं./दीया. कंडक्टर का | इन्सुलेशन मोटाई | भीतरी आवरण की मोटाई | स्टील टेप की मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | अनुमानित व़जन | अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 3 × 4+ 1 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.0 | 2 × 0.2 | 1.5 | 16.0 | 443 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+ 1 × 4 | 1/2.76+1/2.25 | 0.7 | 1.0 | 2 × 0.2 | 1.5 | 17.0 | 531 | 3.08 | 3.5 | 43 | 57 |
| 3×10+ 1×6 | 7/1.38+1/2.8 | 0.7 | 1.0 | 2 × 0.2 | 2.0 | 20.0 | 741 | 1.83 | 3.5 | 60 | 77 |
| 3×16+ 1×10 | 7/1.78+7/1.38 | 0.7 | 1.0 | 2 × 0.2 | 2.0 | 23.0 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 3×25+ 1×16 | 7/2.14+7/1.78 | 0.9 | 1.0 | 2 × 0.2 | 2.0 | 26.0 | 1556 | 0.727 | 3.5 | 105 | 125 |
| 3×35+ 1×16 | 7/2.52+7/1.78 | 0.9 | 1.0 | 2 × 0.2 | 2.0 | 28.0 | 1896 | 0.524 | 3.5 | 125 | 155 |
| 3×50+ 1×25 | 10/2.52+7/2.14 | 1.0 | 1.0 | 2 × 0.2 | 2.0 | 31.0 | 2518 | 0.387 | 3.5 | 160 | 185 |
| 3×70+ 1×35 | 14/2.52+7/2.52 | 1.1 | 1.2 | 2 × 0.2 | 2.5 | 36.0 | 3293 | 0.268 | 3.5 | 200 | 225 |
| 3×95+ 1×50 | 19/2.52+10/2.52 | 1.1 | 1.2 | 2 × 0.5 | 2.5 | 40.0 | 4349 | 0.193 | 3.5 | 245 | 270 |
| 3×120+ 1×70 | 24/2.52+14/2.52 | 1.2 | 1.2 | 2 × 0.5 | 2.5 | 44.0 | 5365 | 0.153 | 3.5 | 285 | 310 |
| 3×150+ 1×70 | 30/2.52+14/2.52 | 1.4 | 1.4 | 2 × 0.5 | 3.0 | 49.0 | 6468 | 0.124 | 3.5 | 325 | 345 |
| 3×185+ 1×95 | 37/2.52+19/2.52 | 1.6 | 1.4 | 2 × 0.5 | 3.0 | 52.0 | 7854 | 0.0991 | 3.5 | 375 | 390 |
| 3×240+ 1×120 | 48/2.52+24/2.52 | 1.7 | 1.6 | 2 × 0.5 | 3.5 | 68.0 | 9814 | 0.0754 | 3.5 | 440 | 450 |
| 3×300+ 1×150 | 61/2.52+30/2.52 | 1.8 | 1.7 | 2 × 0.5 | 3.5 | 71.0 | 12781 | 0.0601 | 3.5 | 505 | 515 |
| 3×400+ 1×240 | 61/2.97+48/2.52 | 2.0 | 1.7 | 2 × 0.5 | 3.5 | 76.0 | 16359 | 0.0470 | 3.5 | 570 | 575 |
निर्यात के लिए सभी केबल लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा अच्छी तरह से पैक और संरक्षित हैं।
पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।
अच्छी जानकारी, निर्माण जानकारी और ग्राहक की जानकारी ड्रम के प्रत्येक आकार पर मजबूती से मुद्रित होती है।
अच्छी तरह से पैक किए गए केबल ड्रमों को सी पोर्ट पर भेजे जाने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। यह सुनिश्चित करने के लिए कि समुद्री माल ढुलाई के दौरान कोई हलचल न हो, सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा मजबूती से बांधा गया है।
कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
हमारी सेवाएँ
* हम चीन के दक्षिण-पश्चिम में बिजली के तार और बिजली केबल के सबसे बड़े निर्माताओं में से एक हैं और हमारे पास उत्पादन और विपणन का 20 से अधिक वर्षों का अनुभव है।
* हम OEM स्वीकार करते हैं। केबल का आकार और सामग्री अनुकूलित है। आपका अपना लोगो और
खुद के डिजाइन का स्वागत है. हम आपकी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया अधिक उत्पादों की जानकारी के लिए हमें पूछताछ भेजें और हम आपको 12 घंटों में प्रतिक्रिया देंगे।
