बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
| कोड | : | YJV22, ZR-YJV22, YJY23, ZR-YJY23 |
| स्टैंडआर्ट्स | : | टीएस आईईसी 60502, आईईसी 502, वीडीई 0271, बीएस 6346 |

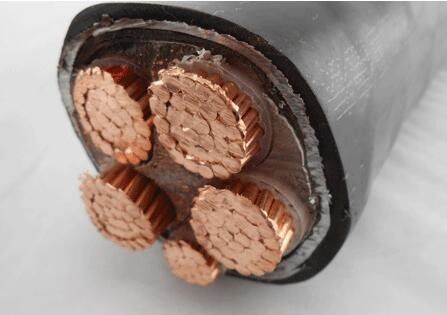

| निर्माण | : | 1- ठोस, फंसे हुए या लचीले कॉपर कंडक्टर |
| 2- एक्सएलपीई इन्सुलेशन (क्रॉस-लिंक्ड पीई) | ||
| 3- गैल्वेनाइज्ड स्टील टेप कवच | ||
| 4- पीवीसी बाहरी आवरण, या पीई, एलएसओएच | ||
| आवेदन | : | अधिमानतः घर के अंदर, केबल नलिकाओं में और औद्योगिक संयंत्रों में स्थापना के लिए |
| स्विचिंग स्टेशन, अतिरिक्त सुरक्षा के साथ भूमिगत स्थापना जहां | ||
| यांत्रिक क्षति अप्रत्याशित है. | ||
| तकनीकी डाटा | : | अधिकतम. ऑपरेटिंग तापमान 90 .C |
| शॉर्ट सर्किट तापमान 250 ºC |
वाईजे: एक्सएलपीई इन्सुलेशन
वी: पीवीसी म्यान
22: गैल्वेनाइज्ड स्टील टेप आर्मोरिंग
ZR: ज्वाला मंदक
तकनीक संपत्ति
1, लंबे समय तक काम करने का तापमान 90 ℃ पर है, शॉर्ट सर्किट (5 सेकंड के भीतर) होता है, कोर का तापमान 250 ℃ से अधिक नहीं हो सकता है
2,परिवेश का तापमान -10℃ से कम नहीं होना चाहिए
3, बिछाने का तापमान 0℃ से कम नहीं होना चाहिए
4, बिना कवच वाले सिंगल कोर का मोड़ त्रिज्या 20D से अधिक नहीं होना चाहिए, कवच के साथ एकल कोर का मोड़ त्रिज्या 15D से अधिक नहीं होना चाहिए, कवच के साथ तीन कोर का मोड़ त्रिज्या 12D से अधिक नहीं होना चाहिए
प्रकार विवरण और आवेदन अवसर
| YJV22 | एक्सएलपीई इंसुलेटेड, स्टील टेप आर्मर्ड, पीवीसी शीथेड पावर केबल | जमीन में गाड़ने के लिए उपयुक्त, बाहरी यांत्रिक बल लेकिन बड़े खींचने वाले बल को सहन करने में सक्षम। |
| YJLV22 | अल. इंसुलेटेड, स्टील टेप आर्मर्ड, पीवीसी शीथेड पावर केबल | |
| YJV32 | कॉपर कंडक्टर, एक्सएलपीई इंसुलेटेड, फाइन स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | शाफ्ट, पानी और मिट्टी पर लगाएं, जो बड़े सकारात्मक दबाव को सहन करने में सक्षम हो। |
| YJLV32 | अल.कंडक्टर, एक्सएलपीई इंसुलेटेड, फाइन स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | |
| YJV42 | कॉपर कंडक्टर, एक्सएलपीई इंसुलेटेड, मोटे स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | शाफ्ट में बिछाने के लिए, पानी भूमिगत और स्तर का बड़ा अंतर, बाहरी यांत्रिक दबाव और मध्यम खींचने वाले बल को सहन करने में सक्षम। |
| वाईजेएलवी42 | अल.कंडक्टर, एक्सएलपीई इंसुलेटेड, मोटे स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल |
मानकों
अंतर्राष्ट्रीय: आईईसी 60502, आईईसी 60228, आईईसी 60332
चीन: जीबी/टी 12706.1-2008
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन और आईसीईए
फ़ॉन्ट-आकार:10.000pt;mso-font-kerning:0.0000pt;" >पीवीसी प्रकार ST2आईईसी 60502 तक, काला
तकनीकी डाटा
रेटेड वोल्टेज: 0.6 / 1 केवी
अधिकतम कंडक्टर तापमान: सामान्य से कम (90हेसी), आपातकाल (130हेसी) या शॉर्ट सर्किट 5 एस (250 ℃) से अधिक की स्थिति नहीं।
न्यूनतम. परिवेश तापमान. 0हेसी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में हो
न्यूनतम. झुकने की त्रिज्या: 12 x केबल आयुध डिपो
प्रमाण पत्र
अनुरोध पर CE, RoHS, CCC, KEMA और अन्य
तकनीकी मापदंड
| नाम. कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं./दीया. कंडक्टर का | इन्सुलेशन मोटाई | भीतरी आवरण की मोटाई | स्टील टेप की मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | अनुमानित व़जन | अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω/किमी | हवा में (ए) | मिट्टी में(ए) |
| 4 × 4+ 1 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.0 | 2 × 0.2 | 1.5 | 18.4 | 565 | 4.61 | 34 | 45 |
| 4 × 6+ 1 × 4 | 1/2.76+1/2.25 | 0.7 | 1.0 | 2 × 0.2 | 1.5 | 19.8 | 692 | 3.08 | 43 | 57 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.0 | 2 × 0.2 | 2.0 | 22.8 | 953 | 1.83 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.0 | 2 × 0.2 | 2.0 | 25.8 | 1318 | 1.15 | 83 | 105 |
| 4×25+ 1×16 | 7/2.14+7/1.78 | 0.9 | 1.0 | 2 × 0.2 | 2.0 | 30.4 | 1877 | 0.727 | 105 | 125 |
| 4×35+ 1×16 | 7/2.52+7/1.78 | 0.9 | 1.0 | 2 × 0.2 | 2.0 | 34.1 | 2324 | 0.524 | 125 | 155 |
| 4×50+ 1×25 | 10/2.52+7/2.14 | 1.0 | 1.0 | 2 × 0.2 | 2.0 | 38.7 | 3415 | 0.387 | 160 | 185 |
| 4×70+ 1×35 | 14/2.52+7/2.52 | 1.1 | 1.2 | 2 × 0.2 | 2.5 | 44.2 | 4432 | 0.268 | 200 | 225 |
| 4×95+ 1×50 | 19/2.52+10/2.52 | 1.1 | 1.2 | 2 × 0.5 | 2.5 | 49.8 | 5747 | 0.193 | 245 | 270 |
| 4×120+ 1×70 | 24/2.52+14/2.52 | 1.2 | 1.2 | 2 × 0.5 | 2.5 | 55.4 | 7112 | 0.153 | 285 | 310 |
| 4×150+ 1×70 | 30/2.52+14/2.52 | 1.4 | 1.4 | 2 × 0.5 | 3.0 | 60.1 | 8556 | 0.124 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 1.4 | 2 × 0.5 | 3.0 | 66.9 | 10510 | 0.0991 | 375 | 390 |
| 4×240+ 1×120 | 48/2.52+24/2.52 | 1.7 | 1.6 | 2 × 0.5 | 3.5 | 74.8 | 13232 | 0.0754 | 440 | 450 |
| 4×300+ 1×150 | 61/2.52+30/2.52 | 1.8 | 1.7 | 2 × 0.5 | 3.5 | 78.4 | 16452 | 0.0601 | 505 | 515 |
निर्यात के लिए सभी केबल लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा अच्छी तरह से पैक और संरक्षित हैं।
पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।
अच्छी जानकारी, निर्माण जानकारी और ग्राहक की जानकारी ड्रम के प्रत्येक आकार पर मजबूती से मुद्रित होती है।
अच्छी तरह से पैक किए गए केबल ड्रमों को सी पोर्ट पर भेजे जाने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। यह सुनिश्चित करने के लिए कि समुद्री माल ढुलाई के दौरान कोई हलचल न हो, सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा मजबूती से बांधा गया है।
कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
