| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

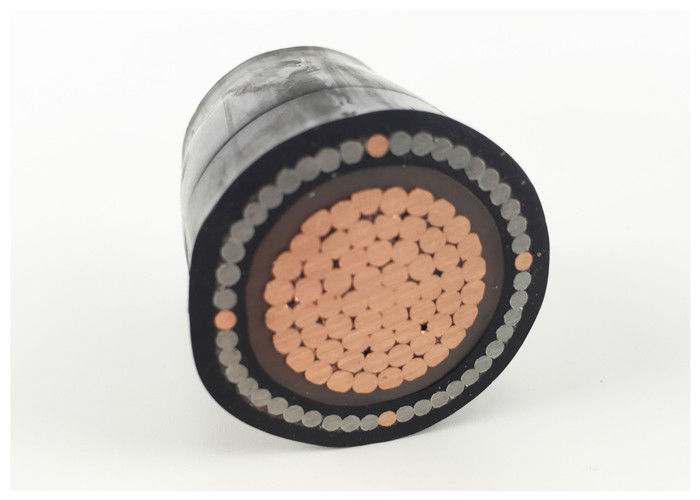

केबल का विवरण:
| कंडक्टर: | क्यू गोल कंडक्टर, बहु तारों के साथ कम्पैक्ट (आरएम), वर्ग 2 एचआरएन एचडी 383 / आईईसी 60228 / डीआईएन वीडीई 0295 के अनुरूप |
| आंतरिक स्क्रीनः | कंडक्टर पर एक्सट्रूडेड अर्धचालक त्वचा |
| इन्सुलेशनः | XLPE (क्रॉस-लिंक्ड पॉलीथीन, हालिया चिह्नः PE-X) यौगिक DIX 8 acc. से HRN HD 620 S1 ili 2XI1 acc. से DIN VDE 0207 dio 22 |
| बाहरी स्क्रीनः | इन्सुलेशन पर एक्सट्रूडेड सेमीकंडक्टिव त्वचा, अलगाव के साथ अनुदैर्ध्य स्प्लिट (+सेमीकंडक्टिव सामग्री का टेप) |
| कंडक्टरस्क्रीन: | कॉपर टेप काउंटर-हेलिक्स में लपेटा हुआ |
| भरनेवालाः | भरने वाले पट्टी, यार्न या कागज |
| पैकेजिंग: | गैर बुना हुआ लिफाफा टेप या लौ retardant या जलरोधी |
| आंतरिक आवरण: | एक्सट्रूडेड पीवीसी |
| कवच: | एल्यूमीनियम तार |
| कुल मिलाकर शीट | polyvinylchloride (PVC) या FR-PVC, PE, LSOH |
| आवरण का रंग | काला, लाल या अनुकूलित |
आवेदनः
a. ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, विद्युत ऊर्जा संयंत्रों और औद्योगिक संयंत्रों में इस्तेमाल किया जाता है. जमीन में स्थिर अनुप्रयोग के लिए मध्यम वोल्टेज बिजली केबल, अंदर और बाहर की सुविधाओं, बाहरी,केबल नहरों में, पानी में, ऐसी परिस्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं हैं।
b. बाहरी प्रभाव के प्रभावों से बचने के लिए, कंडक्टर और इन्सुलेशन के बीच चिपकने वाली अर्धचालक परत, एक समकक्ष तांबे के कंडक्टर के साथ,विद्युत क्षेत्र के प्रतिबंध और आंशिक डिस्चार्ज के लिए प्रतिरोध सुनिश्चित करता है.
c. इसकी बहुत कम dielectric हानि कारक के कारण, जो अपने पूरे परिचालन जीवनकाल के दौरान स्थिर रहता है, और XLPE सामग्री के उत्कृष्ट इन्सुलेशन गुणों के कारण,अर्धचालक सामग्री के आंतरिक और बाहरी स्क्रीन के साथ मजबूती से अनुदैर्ध्य रूप से spliced (एक प्रक्रिया में extruded), केबल में उच्च परिचालन विश्वसनीयता है।
मानक:
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
विनिर्देश
| एमवी ((6 से 35kv) पावर केबल | |||
| मॉडल और विवरण Uo/U(Um) =3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | कोर का संख्या | कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल ((mm2) | |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी | |
| क्यु कोर | अल कोर | ||
| YJV, N2XSY;पीवीसी से ढकी बिजली केबल | YJLV, NA2XSY; पीवीसी से घिरा पावर केबल | ||
| YJV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | YJLV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJV32,YJV42;इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | YJLV32, YJLV42; स्टील के तार बख्तरबंद, पीवीसी से घिरा बिजली केबल | ||
| पीवीसी इन्सुलेशन | |||
| कु कोर | अल कोर | ||
| वीवी ((वीवाई);पीवीसी ((पीई) से ढकी बिजली केबल | वीएलवी ((वीएलवाई);पीवीसी ((पीई) से ढकी बिजली केबल | ||
| वीवी22 ((वीवी23);इस्पात टेप बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV22(VLV23);इस्पात टेप बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल | ||
| वीवी32 ((वीवी33),वीवी42 ((वीवी43);इस्पात तार बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV32(VLV33),VLV42(VLV43);इस्पात तार बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल | ||
तकनीकी डेटा
अधिकतम कंडक्टर तापमानः सामान्य से नीचे (90°C), आपातकाल (130°C) या शार्ट सर्किट 5 से अधिक नहीं (250°C) शर्तें।
न्यूनतम परिवेश तापमान0°C, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है
न्यूनतम झुकने की त्रिज्याः एकल कोर गैर बख्तरबंद केबलों के लिए 20x केबल ओडी
एकल-कोर बख्तरबंद केबलों के लिए 15 x केबल O.D.
बहु-कोर गैर बख्तरबंद केबलों के लिए 15 x केबल ओ.डी.
बहु-कोर बख्तरबंद केबलों के लिए 12 x केबल O.D.
प्रमाणपत्र
आईएसओ,CE, KEMAआईईसी,RoHS, CCC,पी3सीऔर अधिक अन्य अनुरोध पर
आदेश
नामित वोल्टेज
अनुप्रयोग मानकःआईईसी/बीएस/यूएल/जीबी
कोरों की संख्या
कंडक्टर आकार $ निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या बिना बख्तरबंद। यदि बख्तरबंद, बख्तरबंद प्रकार और सामग्री
घूंघट की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
तकनीकी पैरामीटर
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के स्ट्रैंड नंबर/डाय | इन्सुलेशन मोटाई | आंतरिक घेर की मोटाई | आर्मर वायर का दीया | शीट की मोटाई | लगभग. ओवरडोज. | लगभग वजन | कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/252 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 / 2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/252 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2।52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2।97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | ६१/३23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और स्टील के ड्रम द्वारा संरक्षित होते हैं।
पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।
अच्छी जानकारी, निर्माता की जानकारी और ग्राहक की जानकारी प्रत्येक आकार के ड्रम पर दृढ़ता से मुद्रित होती है।
अच्छी तरह से पैक किए गए केबल ड्रम को समुद्री बंदरगाह में भेजने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि,समुद्री माल ढुलाई के दौरान कोई आंदोलन नहीं.
कंटेनर का आकार कुल भारित माल के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
सेवाएं
* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
