बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

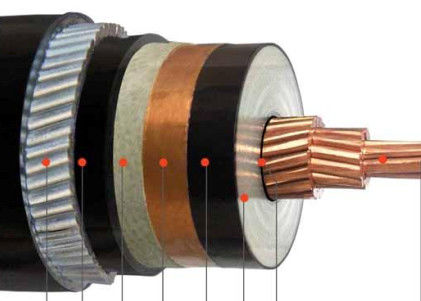

निर्माण:1 ..... फंसे हुए नंगे तांबे, 2 ..... अर्ध-संचालन सामग्री की आंतरिक परत, 3 ..... क्रॉस-लिंक्ड पॉलीथीन का कोर इन्सुलेशन, 4 ..... अर्ध-संचालन सामग्री की बाहरी परत, 5 ..... अर्ध-संचालन टेप, 6 ..... तांबे के तारों की स्क्रीन,7... फिलर्स स्ट्रिप, सूत, या कागज,8... गैर बुना हुआरैपिंग टेप या फ्लेम रिटार्डेंट,9 ..... बाहर निकाला हुआपीवीसी इनर कवरिंग, 10 .... एल्यूमीनियम तार बख़्तरबंद, 11 .... समग्र आवरण: पॉलीविनाइलक्लोराइड (पीवीसी) या एफआर-पीवीसी, पीई, एलएसओएच
आवेदन पत्र:1. ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, विद्युत ऊर्जा संयंत्रों और औद्योगिक संयंत्रों में उपयोग किया जाता है। जमीन में, अंदर और बाहर सुविधाओं में, बाहरी, केबल नहरों में, पानी में, ऐसी स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्य तनाव के संपर्क में नहीं आते हैं, स्थिर अनुप्रयोग के लिए मध्यम वोल्टेज पावर केबल। 2. बाहरी प्रभाव के प्रभाव से बचने के लिए, संकेंद्रित तांबे के कंडक्टर के साथ कंडक्टर और इन्सुलेशन के बीच निकाली गई अर्ध-प्रवाहकीय परत, विद्युत क्षेत्र के प्रतिबंध और आंशिक निर्वहन के प्रतिरोध को सुरक्षित करती है। 3. इसके ढांकता हुआ नुकसान के बहुत कम कारक के कारण, जो इसके पूरे परिचालन जीवनकाल में स्थिर रहता है, और एक्सएलपीई-सामग्री की उत्कृष्ट इन्सुलेशन संपत्ति के कारण, अर्ध-प्रवाहकीय सामग्री (एक प्रक्रिया में निकाली गई) की आंतरिक और बाहरी स्क्रीन के साथ मजबूती से अनुदैर्ध्य रूप से जुड़ा हुआ है, केबल में उच्च परिचालन विश्वसनीयता है।
मानक: अंतर्राष्ट्रीय: आईईसी 60502-2, आईईसी 60228; चीन: जीबी/टी 12706.2-2008; अन्य मानक जैसेअनुरोध पर बीएस, डीआईएन और आईसीईए
विशेष विवरण:
| एमवी (6 से 35 केवी) पावर केबल | |||
| मॉडल और विवरण यूओ/यू(उम)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)केवी | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी2) | |
| एक्सएलपीई इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी | |
| Cu कोर | अल कोर | ||
| YJV, N2XSY;PVC शीथेड पावर केबल | YJLV, NA2XSY; पीवीसी शीटेड पावर केबल | ||
| YJV22; स्टील टेप बख्तरबंद, पीवीसी शीटहेड पावर केबल | YJLV22; स्टील टेप बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| YJV32,YJV42;स्टील वायर बख्तरबंद, पीवीसी शीथेड पावर केबल | YJLV32,YJLV42;स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
तकनीकी डाटा:
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -20°C से +90°C तक | |
| तय | -20°C से +90°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
आदेश
रेटेड वोल्टेज
आवेदन मानक:आईईसी/बीएस/यूएल/जीबी
कोर की संख्या
कंडक्टर का आकार $ निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच का प्रकार और सामग्री
म्यान की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
तकनीकी मापदण्ड
| नाम. कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं./दीया. कंडक्टर का | इन्सुलेशन मोटाई | भीतरी आवरण की मोटाई | दीया. कवच तार का | म्यान की मोटाई | लगभग। आयुध डिपो |
लगभग। वज़न |
अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 1×50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1×70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1×95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1×120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1×150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1×185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1×240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1×300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1×400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1×500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा अच्छी तरह से पैक और संरक्षित हैं।
पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।
अच्छी जानकारी, निर्माण जानकारी और ग्राहक की जानकारी ड्रम के प्रत्येक आकार पर मजबूती से मुद्रित होती है।
अच्छी तरह से पैक किए गए केबल ड्रमों को सी पोर्ट पर भेजे जाने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। यह सुनिश्चित करने के लिए कि समुद्री माल ढुलाई के दौरान कोई हलचल न हो, सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा मजबूती से बांधा गया है।
कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
सेवाएं
* हम चीन में बिजली के तार और पावर केबल के सबसे बड़े निर्माताओं में से एक हैं और हमारे पास 20 से अधिक वर्षों का उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं। केबल का आकार और सामग्री अनुकूलित है। आपके अपने लोगो और स्वयं के डिज़ाइन का स्वागत है। हम आपकी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया अधिक उत्पादों की जानकारी के लिए हमें पूछताछ भेजें और हम आपको 12 घंटों में प्रतिक्रिया देंगे।
