अनुप्रयोग

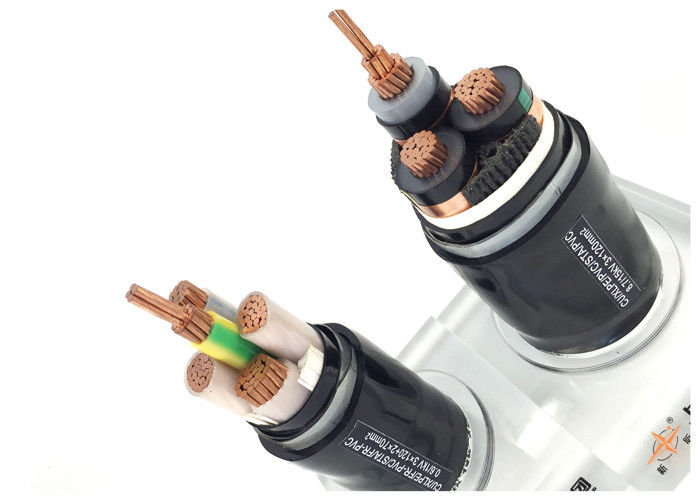

इन पावर आर्मर्ड केबलों को खुली हवा में स्थापित करने, सीधे भूमिगत दफनाने, पानी में, केबल नलिकाओं, पावर स्टेशनों में, जहां केबल को यांत्रिक क्षति हो सकती है, के लिए डिज़ाइन किया गया है।

पीवीसी इंसुलेटेड पावर केबल की तुलना में, एक्सएलपीई पावर केबल न केवल उत्कृष्ट बिजली, तंत्र, गर्मी और उम्र बढ़ने-प्रतिरोधी, पर्यावरण तनाव-प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी की विशेषताओं का दावा करती है, बल्कि सरल संरचना, हल्के वजन, बिछाने पर कोई प्रतिबंध नहीं, और लंबे समय तक काम करने के लिए उच्च तापमान भत्ता भी देती है।



कंस्ट्रक्शन





वोल्टेज, कोर और क्रॉस-सेक्शन की तालिका



श्रेणी ए रेटेड वोल्टेज वाले केबल का उपयोग उस स्थिति में किया जाता है जिसमें 1 मिनट से अधिक की आवश्यकता नहीं होती है। ग्राउंडिंग दोष का स्थायी समय। श्रेणी बी रेटेड वोल्टेज वाले केबल के लिए, ग्राउंडिंग दोष का स्थायी समय सामान्यतः अधिकतम 1 घंटे से अधिक नहीं होता है। स्थायी समय 8 घंटे से अधिक नहीं है, वार्षिक ग्राउंड फॉल्ट स्थायी समय कुल मिलाकर 125 घंटे से अधिक नहीं होना चाहिए, श्रेणी सी में श्रेणी ए और बी की अपेक्षा वाले सभी सिस्टम शामिल हैं।



तकनीकी डाटा

- DIN VDE 0276 पार्ट 603, HD 620, IEC 60502, BS 6622 के अनुसार पावर केबल
-तापमान सीमा अधिकतम। से +90 डिग्री सेल्सियस तक
- स्थापना के दौरान तापमान 0 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक
- शॉर्ट सर्किट तापमान +250 डिग्री सेल्सियस (5 सेकंड तक)
- नाममात्र वोल्टेज यूओ/यू 3,6/6 केवी, 6/10 केवी, 6,35/11 केवी (डीएल बीएस), 18/30 केवी, 19/33 केवी (डीएल बीएस)
- ऑपरेटिंग वोल्टेज 3,6/6 केवी = अधिकतम। 7,2 केवी 6/10 केवी = अधिकतम। 12 केवी 18/30 केवी = अधिकतम। 36 के.वी
- परीक्षण वोल्टेज एसी 3,6/6 केवी = 11 केवी 5 मिनट तक। 6/10 केवी = 21 केवी 5 मिनट तक। 18/30 केवी = 63 केवी 5 मिनट तक।
-न्यूनतम झुकने की त्रिज्या लगभग। 15 केबल व्यास






आदेश देने की सलाह

रेटेड वोल्टेज
आवेदन मानक:आईईसी/बीएस/यूएल/जीबी
कोर की संख्या
कंडक्टर का आकार $ निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच का प्रकार और सामग्री
म्यान की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
