बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
एमवी (6 से 35 केवी) पावर केबल विवरण
वाईजे: एक्सएलपीई इन्सुलेशन
वी: पीवीसी म्यान
32: स्टील वायर आर्मरिंग-3 कोर
22: स्टील टेप आर्मोरिंग-3 कोर
72: एल्यूमिनियम तार कवच-1 कोर
62: स्टेनलेस स्टील टेप आर्मोरिंग-1 कोर
ZR: ज्वाला प्रतिरोधी

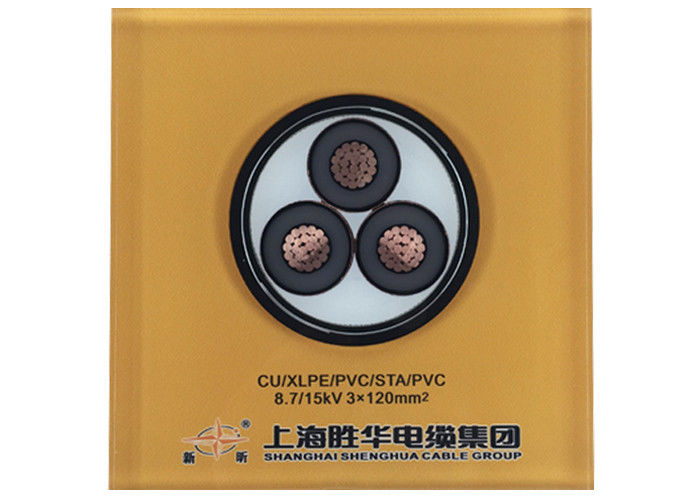

निर्माण
1 ..... फंसे हुए नंगे तांबे
2....अर्धचालक पदार्थ की भीतरी परत
3 ..... क्रॉस-लिंक्ड पॉलीथीन का कोर इन्सुलेशन
4......अर्धचालक पदार्थ की बाहरी परत
5...अर्धचालक टेप
6...तांबे के तारों की स्क्रीन
7... फिलर्स स्ट्रिप, सूत, या कागज
8... गैर बुना हुआरैपिंग टेप या फ्लेम रिटार्डेंट
9 ..... बाहर निकाला हुआपीवीसी आंतरिक आवरण
10 .... स्टेनलेस स्टील टेप बख्तरबंद
11 .... समग्र आवरण: पॉलीविनाइलक्लोराइड (पीवीसी) या एफआर-पीवीसी, पीई, एलएसओएच
| एमवी(11केवी 15केवी 33केवी) पावर केबल | ||
| मॉडल और विवरण यूओ/यू(उम)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)केवी | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी2) |
| एक्सएलपीई इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| Cu कोर | ||
| YJV, N2XSY;PVC शीथेड पावर केबल | ||
| YJV22; स्टील टेप बख्तरबंद, पीवीसी शीटहेड पावर केबल | ||
| YJV32,YJV42;स्टील वायर बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी शीटेड पावर केबल | ||
| YJLV22; स्टील टेप बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| YJLV32,YJLV42;स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
आवेदन
ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, विद्युत ऊर्जा संयंत्रों और औद्योगिक संयंत्रों में उपयोग किया जाता है।
जमीन में, अंदर और बाहर सुविधाओं में, बाहरी, केबल नहरों में, पानी में, ऐसी स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्य तनाव के संपर्क में नहीं आते हैं, स्थिर अनुप्रयोग के लिए मध्यम वोल्टेज पावर केबल।
मानकों
अंतर्राष्ट्रीय: आईईसी 60502-2, आईईसी 60228
चीन: जीबी/टी 12706.2-2008
अन्य मानक जैसेअनुरोध पर बीएस, डीआईएन और आईसीईए
तकनीकी डाटा
- DIN VDE 0276 पार्ट 603, HD 620, IEC 60502, BS 6622 के अनुसार पावर केबल
-तापमान सीमा अधिकतम। से +90 डिग्री सेल्सियस तक
- स्थापना के दौरान तापमान 0 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक
- शॉर्ट सर्किट तापमान +250 डिग्री सेल्सियस (5 सेकंड तक)
- नाममात्र वोल्टेज यूओ/यू 3,6/6 केवी, 6/10 केवी, 6,35/11 केवी (डीएल बीएस), 18/30 केवी, 19/33 केवी (डीएल बीएस)
- ऑपरेटिंग वोल्टेज 3,6/6 केवी = अधिकतम। 7,2 केवी 6/10 केवी = अधिकतम। 12 केवी 18/30 केवी = अधिकतम। 36 के.वी
- परीक्षण वोल्टेज एसी 3,6/6 केवी = 11 केवी 5 मिनट तक। 6/10 केवी = 21 केवी 5 मिनट तक। 18/30 केवी = 63 केवी 5 मिनट तक।
-न्यूनतम झुकने की त्रिज्या लगभग। 15 केबल व्यास
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -5°C से +70°C तक | |
| तय | -20°C से +70°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 60332-1-2 |
*) पैकिंग: कट = ड्रम या रील पर अलग-अलग लंबाई में केबल, आवश्यक लंबाई पर संभव कटिंग
प्रमाणपत्र
आईएसओ,सीई, केमा,आईईसी,RoHS, सीसीसी,पी3सीऔर अन्य के अनुरोध पर
वोल्टेज, कोर और क्रॉस-सेक्शन की तालिका
| वस्तु | श्रेणी ए, बी | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| श्रेणी ए, बी | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| सिंगल कोर | मिमी2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| तीन कोर | मिमी2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
श्रेणी ए रेटेड वोल्टेज वाले केबल का उपयोग उस स्थिति में किया जाता है जिसमें 1 मिनट से अधिक की आवश्यकता नहीं होती है। ग्राउंडिंग दोष का स्थायी समय। श्रेणी बी रेटेड वोल्टेज वाले केबल के लिए, ग्राउंडिंग दोष का स्थायी समय सामान्यतः अधिकतम 1 घंटे से अधिक नहीं होता है। स्थायी समय 8 घंटे से अधिक नहीं है, वार्षिक ग्राउंड फॉल्ट स्थायी समय कुल मिलाकर 125 घंटे से अधिक नहीं होना चाहिए, श्रेणी सी में श्रेणी ए और बी की अपेक्षा वाले सभी सिस्टम शामिल हैं।
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा अच्छी तरह से पैक और संरक्षित हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है। अच्छी तरह से पैक किए गए केबल ड्रमों को सी पोर्ट पर भेजे जाने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। यह सुनिश्चित करने के लिए कि समुद्री माल ढुलाई के दौरान कोई हलचल न हो, सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा मजबूती से बांधा गया है। कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
सेवाएं
* हम चीन में बिजली के तार और पावर केबल के सबसे बड़े निर्माताओं में से एक हैं और हमारे पास 20 से अधिक वर्षों का उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं। केबल का आकार और सामग्री अनुकूलित है। आपके अपने लोगो और स्वयं के डिज़ाइन का स्वागत है। हम आपकी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया अधिक उत्पादों की जानकारी के लिए हमें पूछताछ भेजें और हम आपको 12 घंटों में प्रतिक्रिया देंगे।
