| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
आवेदन
ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, बिजली संयंत्रों और औद्योगिक संयंत्रों में प्रयोग किया जाता है।
मध्यम वोल्टेज पावर केबल जमीन में, अंदर और बाहर की सुविधाओं में, बाहर, केबल नहरों में, पानी में स्थिर अनुप्रयोग के लिए,ऐसी स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं हैं.
बाहरी प्रभावों के प्रभावों से बचने के लिए, कंडक्टर और इन्सुलेशन के बीच चिपकने वाली अर्धचालक परत, एक समकक्ष तांबे के कंडक्टर के साथ,विद्युत क्षेत्र के प्रतिबंध और आंशिक डिस्चार्ज के लिए प्रतिरोध सुनिश्चित करता है.

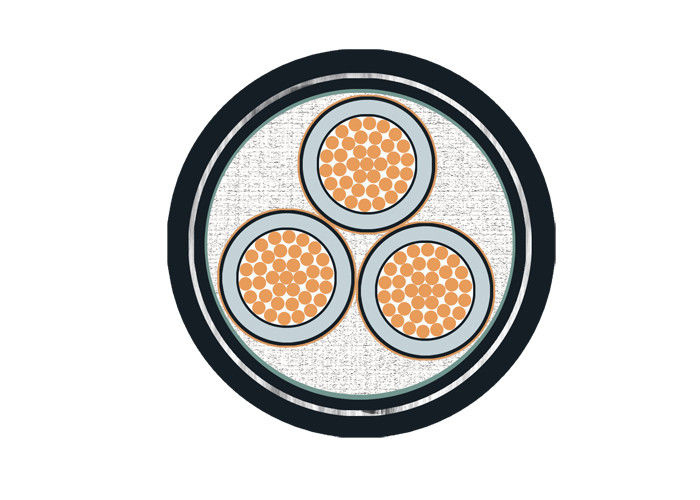

निर्माण
| कंडक्टर: | क्यु/अल गोल कंडक्टर, बहु तारों के साथ कम्पैक्ट (आरएम), वर्ग 2 एचआरएन एचडी 383 / आईईसी 60228 / डीआईएन वीडीई 0295 के अनुरूप |
| आंतरिक स्क्रीनः | कंडक्टर पर एक्सट्रूडेड अर्धचालक त्वचा |
| इन्सुलेशनः | XLPE (क्रॉस-लिंक्ड पॉलीथीन, हालिया चिह्नः PE-X) यौगिक DIX 8 acc. से HRN HD 620 S1 ili 2XI1 acc. से DIN VDE 0207 dio 22 |
| बाहरी स्क्रीनः | इन्सुलेशन पर एक्सट्रूडेड सेमीकंडक्टिव त्वचा, अलगाव के साथ अनुदैर्ध्य स्प्लिट (+सेमीकंडक्टिव सामग्री का टेप) |
| कंडक्टरस्क्रीन: | कॉपर टेप काउंटर-हेलिक्स में लपेटा हुआ |
| भरनेवालाः | भरने वाले पट्टी, यार्न या कागज |
| पैकेजिंग: | गैर बुना हुआ लिफाफा टेप या लौ retardant या जलरोधी |
| आंतरिक आवरण: | एक्सट्रूडेड पीवीसी |
| कवच: | जस्ती इस्पात तार, टेप कवच |
| कुल मिलाकर शीट | polyvinylchloride (PVC) या FR-PVC, PE, LSOH |
| आवरण का रंग | काला, लाल या अनुकूलित |
YJ: XLPE इन्सुलेशन
V: पीवीसी शीट
32: स्टील वायर बख्तरबंद 3 कोर
22: स्टील टेप बख्तरबंद 3 कोर
72: एल्यूमीनियम तार बख्तरबंद 1 कोर
62: स्टेनलेस स्टील टेप बख्तरबंद 1 कोर
ZR: लौ प्रतिरोधी
मानक
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
| परीक्षण वोल्टेज | 6 / 10 kV | [kV] | 21 / 5 मिनट. |
| 12 / 20 केवी | [kV] | 42 / 5 मिनट. | |
| 18 / 30 केवी | [kV] | 63 / 5 मिनट। | |
| तापमान सीमा | गति में | -20°C से +90°C तक | |
| स्थिर | -20°C से +90°C तक | ||
| परिचालन तापमान | शॉर्ट सर्किट | °C | 250 |
| शॉर्ट सर्किट समय | अधिकतम. | [सेक] | 5 |
| झुकने की त्रिज्या | मिन. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
*) पैकेजिंग: CUT = ड्रम या रील पर विभिन्न लंबाई के केबल, आवश्यक लंबाई पर कटौती की संभावना
वोल्टेज, कोर और क्रॉस सेक्शन की तालिका
| पद | श्रेणी A,B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| श्रेणी A,B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| एकल कोर | मिमी2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| तीन कोर | मिमी2 | 25 से 400 | 25 से 400 | 35-400 | 50-400 | 50-400 | 50-400 |
श्रेणी ए के नामित वोल्टेज के साथ केबल का उपयोग ऐसी स्थिति में किया जाता है जिसमें ग्राउंडिंग फॉल्ट की अवधि 1 मिनट से अधिक न हो। श्रेणी बी के नामित वोल्टेज के साथ केबल के लिए,ग्राउंडिंग फेल का समय सामान्यतः 1 घंटे से अधिक नहीं होता है, अधिकतम समय 8 घंटे से अधिक नहीं है, वार्षिक ग्राउंड फॉल्ट समय कुल मिलाकर 125 घंटे से अधिक नहीं होना चाहिए, श्रेणी सी में सभी सिस्टम शामिल हैं श्रेणी ए और बी की उम्मीद है।
| पावर केबल स्पेक्स. | |||
| मॉडल और विवरण Uo/U(Um) =3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | कोर का संख्या | कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल ((mm2) | |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी | |
| क्यु कोर | अल कोर | ||
| YJV, N2XSY;पीवीसी से ढकी बिजली केबल | YJLV, NA2XSY; पीवीसी से घिरा पावर केबल | ||
| YJV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | YJLV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJV32,YJV42;इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | YJLV32, YJLV42; स्टील के तार बख्तरबंद, पीवीसी से घिरा बिजली केबल | ||
| पीवीसी इन्सुलेशन | |||
| कु कोर | अल कोर | ||
| वीवी ((वीवाई);पीवीसी ((पीई) से ढकी बिजली केबल | वीएलवी ((वीएलवाई);पीवीसी ((पीई) से ढकी बिजली केबल | ||
| वीवी22 ((वीवी23);इस्पात टेप बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV22(VLV23);इस्पात टेप बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल | ||
| वीवी32 ((वीवी33),वीवी42 ((वीवी43);इस्पात तार बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV32(VLV33),VLV42(VLV43);इस्पात तार बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल | ||
प्रमाणपत्र
आईएसओ,CE, KEMAआईईसी,RoHS, CCC,पी3सीऔर अधिक अन्य अनुरोध पर
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और इस्पात ड्रम द्वारा संरक्षित होते हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।अच्छी तरह से पैक केबल ड्रम के बाद समुद्र बंदरगाह के लिए भेजा, वे 20 FT कंटेनर या 40 FT कंटेनर में लोड किए जाते हैं। सभी केबल ड्रम को सुरक्षित बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि समुद्री माल के दौरान कोई आंदोलन न हो।कंटेनर का आकार कुल भारित माल के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है.
हमारी सेवाएँ
* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: उद्धरण प्राप्त करने में कितना समय लगता है?
एकः अधिकांश उद्धरण 24 घंटे के भीतर लौटाए जाते हैं, हालांकि, यदि यह एक विशेष निर्माण के लिए है, तो इसमें अधिक दिन लग सकते हैं।
प्रश्न: आपके उत्पादों की कौन सी गारंटी है?
A: SHAN केबल गारंटी देता है कि हमारे सभी उत्पाद, तार केबल, और अधिक दोष से मुक्त हैं। हम किसी भी उत्पाद को वापस ले लेंगे जो दोनों पक्षों द्वारा सहमत गुणवत्ता को पूरा नहीं करता है।विशिष्ट शर्तें इस प्रकार हैं :
1हम गारंटी देते हैं कि हम अनुबंध में निर्दिष्ट वारंटी अवधि की आवश्यकताओं का अनुपालन करेंगे,कि स्वायत्त वितरण नेटवर्क के केबल और तार की खरीद के लिए खरीद आदेश के तहत आपूर्ति किए गए सामान
2. हम इस विनिर्देश के अनुसार निर्मित किया जाएगा और माल नवीनतम या वर्तमान मॉडल के नए, अप्रयुक्त हो जाएगा. एक बार हम चुना जाता है,हम अनुबंध की आवश्यकताओं के अनुसार सख्ती से माल की आपूर्ति करेंगे.
3. वारंटी बारह (12) महीनों के लिए वैध रहेगी, जब से सामान, या उसके किसी भाग को मामले के अनुसार, एससीसी में इंगित अंतिम गंतव्य पर वितरित और स्वीकार किया गया है,या उत्पत्ति देश में बंदरगाह या लोड करने की जगह से शिपमेंट की तारीख के बाद अठारह (18) महीनों के लिए, जो भी अवधि पहले समाप्त होती है।
4वारंटी अवधि के दौरान खरीदार सीधे निर्माता को लिखित रूप में या एजेंट द्वारा घोषणा कर सकता है यदि माल की गुणवत्ता में कोई समस्या है।निर्माता उचित समय में मरम्मत या प्रतिस्थापन करेगा, और इससे संबंधित सभी व्यय वहन करेगा।
