| न्यूनतम आदेश मात्रा: | 300 मीटर |
| कीमत: | US$0.49 - US$125 / Meter |
| मानक पैकेजिंग: | लकड़ी ड्रम |
| वितरण अवधि: | 7-10 दिनों |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | प्रति माह 15,000 कि.मी. |

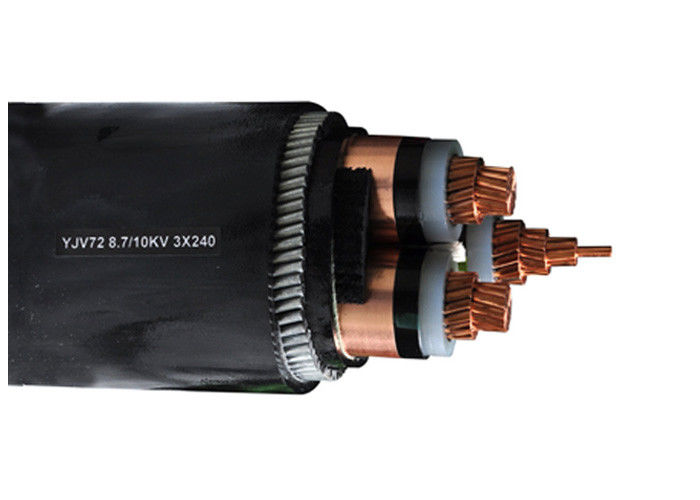

निर्माण
| कंडक्टर | कॉम्पैक्ट फंसे हुए कॉपर कंडक्टर, IEC 60228 के अनुसार क्लास 2 |
| सर्कुलर सॉलिड कॉपर कंडक्टर, IEC 60228 के अनुसार क्लास 1 | |
| लचीला फंसे हुए कॉपर कंडक्टर, IEC 60228 के अनुसार क्लास 5 | |
| कंडक्टर स्क्रीन | अर्ध-कंडक्टर (केवल MV) |
| इंसुलेशन | XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन) |
| इंसुलेशन स्क्रीन | अर्ध-कंडक्टर (केवल MV) |
| धात्विक शील्ड | कॉपर टेप स्क्रीन या कॉपर वायर और कॉपर टेप शील्ड (MV आवश्यक, LV वैकल्पिक) |
| भराव | फिलर्स स्ट्रिप |
| लपेटने वाला टेप | गैर बुना लपेटने वाला टेप या lsoh लपेटने वाला टेप |
| आंतरिक आवरण | एक्सट्रूडेड पीवीसी, या LSOH (केवल MV) |
| आर्मर | स्टील टेप आर्मर, स्टील वायर या एल्यूमीनियम वायर आर्मर वैकल्पिक |
| समग्र आवरण | पीवीसी, FR-पीवीसी, पीई या LSOH |
YJ: XLPE इंसुलेशन
V: पीवीसी आवरण
32: स्टील वायर आर्मरिंग—3 कोर
22: स्टील टेप आर्मरिंग—3 कोर
72: एल्यूमीनियम वायर आर्मरिंग—1 कोर
62: स्टेनलेस स्टील टेप आर्मरिंग—1 कोर
ZR: लौ प्रतिरोधी
अनुप्रयोग
ट्रांसफॉर्मर स्टेशनों, स्विचिंग ब्लॉक, बिजली संयंत्रों और औद्योगिक संयंत्रों में उपयोग किया जाता है।
जमीन में, सुविधाओं के अंदर और बाहर, बाहर, केबल नहरों में, पानी में, उन स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्य तनाव के संपर्क में नहीं आते हैं, में स्थिर अनुप्रयोग के लिए मध्यम वोल्टेज पावर केबल।
MV(6 से 35kv) पावर केबल विवरण
| MV(11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन एरिया (mm2) |
| xlpe इंसुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| Cu कोर | ||
| YJV, N2XSY; पीवीसी शीथेड पावर केबल | ||
| YJV22; स्टील टेप आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
| YJV32,YJV42; स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
| Al कोर | ||
| YJLV, NA2XSY; पीवीसी शीथेड पावर केबल | ||
| YJLV22; स्टील टेप आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
| YJLV32,YJLV42; स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
यह उत्पाद AC रेटेड वोल्टेज (U0/U) 3.6/6kV-26/36kV सिस्टम के साथ बिजली संचरण और वितरण लाइन पर लागू होता है। इसे सुरक्षा परत संरचना के अंतर के अनुसार हवा (केबल ब्रिज फ्रेम, इनडोर दीवार समर्थन, और ट्रे) और मिट्टी (प्रत्यक्ष दफन, केबल ट्रेंच, पाइप आदि) में क्रमशः रूट किया जाता है।
मानक
अंतर्राष्ट्रीय: IEC 60502-2, IEC 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेअनुरोध पर BS, DIN और ICEA
तकनीकी डेटा
- DIN VDE 0276 भाग 603, HD 620, IEC 60502, BS 6622 के अनुसार पावर केबल
- तापमान रेंज अधिकतम +90 °C तक
- स्थापना के दौरान तापमान 0 °C से +70 °C तक
- शॉर्ट सर्किट तापमान +250 °C (5 सेकंड तक)
- नाममात्र वोल्टेज Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- ऑपरेटिंग वोल्टेज 3,6/6 kV = अधिकतम 7,2 kV 6/10 kV = अधिकतम 12 kV 18/30 kV = अधिकतम 36 kV
- टेस्ट वोल्टेज a.c. 3,6/6 kV = 11 kV 5 मिनट तक। 6/10 kV = 21 kV 5 मिनट तक। 18/30 kV = 63 kV 5 मिनट तक।
- न्यूनतम झुकने का त्रिज्या लगभग। 15 केबल व्यास
| टेस्ट वोल्टेज | 6 / 10 kV | [kV] | 21 / 5 मिनट। |
| 12 / 20 kV | [kV] | 42 / 5 मिनट। | |
| 18 / 30 kV | [kV] | 63 / 5 मिनट। | |
| तापमान रेंज | गति में | -5°C से +70°C तक | |
| स्थिर | -20°C से +70°C तक | ||
| ऑपरेटिंग तापमान | शॉर्ट सर्किट | °C | 250 |
| शॉर्ट सर्किट समय | अधिकतम | [सेकंड] | 5 |
| बेंडिंग रेडियस | न्यूनतम | x व्यास | 15 |
| ज्वलनशीलता | मानक | EN 60332-1-2 |
*) पैकिंग: CUT = ड्रम या रील पर विभिन्न लंबाई में केबल, आवश्यक लंबाई पर संभव कटिंग
प्रमाणपत्र
ISO,CE, KEMA ,IEC, RoHS, CCC, P3C और अनुरोध पर अन्य
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा संरक्षित होते हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है। अच्छी तरह से पैक किए गए केबल ड्रम को सी पोर्ट पर भेजने के बाद, उन्हें 20 FT कंटेनर या 40 FT कंटेनर में लोड किया जाता है। सभी केबल ड्रम को समुद्री माल ढुलाई के दौरान कोई गति न हो, यह सुनिश्चित करने के लिए सुरक्षा बेल्ट द्वारा दृढ़ता से तय किया जाता है। कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या क्लाइंट की आवश्यकता के अनुसार चुना जाता है।
सेवाएं
* हम चीन में इलेक्ट्रिक वायर और पावर केबल के सबसे बड़े निर्माण में से एक हैं और 20 से अधिक वर्षों का उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं। केबल का आकार और सामग्री अनुकूलित है। आपका अपना लोगो और अपना डिज़ाइन स्वागत योग्य है। हम आपकी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* अधिक उत्पादों की जानकारी के लिए कृपया हमें पूछताछ भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
|
|
