| न्यूनतम आदेश मात्रा: | 500 मीटर की दूरी |
| कीमत: | US$0.5- US$125 / Meter |
| मानक पैकेजिंग: | लकड़ी ड्रम |
| वितरण अवधि: | 10 कार्यकारी दिनों |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | 25,000 KM प्रति माह |
उच्च तनावआर्मर्ड पावर केबलपावर केबल विवरण
YJ: XLPE इन्सुलेशन
V: PVC शीथ
32: स्टील वायर आर्मरिंग - 3 कोर
22: स्टील टेप आर्मरिंग - 3 कोर
72: एल्यूमीनियम वायर आर्मरिंग - 1 कोर
62: स्टेनलेस स्टील टेप आर्मरिंग - 1 कोर
ZR: ज्वाला प्रतिरोधी
अनुप्रयोग
ट्रांसफॉर्मर स्टेशनों, स्विचिंग ब्लॉकों, बिजली संयंत्रों और औद्योगिक संयंत्रों में उपयोग किया जाता है। जमीन में, सुविधाओं के अंदर और बाहर, बाहर, केबल नहरों में, पानी में, उन स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्य तनाव के संपर्क में नहीं आते हैं, वहां स्थैतिक अनुप्रयोग के लिए मध्यम वोल्टेज पावर केबल।
यह उत्पाद AC रेटेड वोल्टेज (U0/U) 3.6/6kV-26/36kV सिस्टम के साथ बिजली संचरण और वितरण लाइन के लिए लागू है। इसे सुरक्षा परत संरचना के अंतर के अनुसार हवा (केबल ब्रिज फ्रेम, इनडोर दीवार समर्थन, और ट्रे) और मिट्टी (प्रत्यक्ष दफन, केबल खाई, पाइप आदि) में क्रमशः रूट किया जाता है।

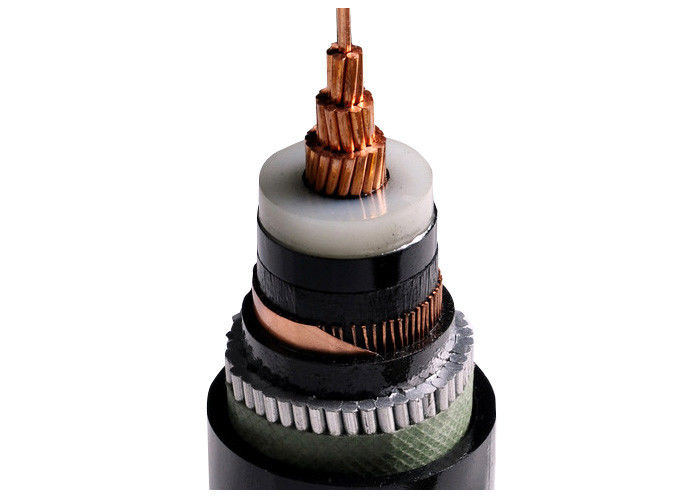

निर्माण
1 ..... फंसे हुए नंगे तांबे
2 ..... अर्ध-प्रवाहकीय सामग्री की आंतरिक परत
3 ..... क्रॉस-लिंक्ड पॉलीइथिलीन का कोर इन्सुलेशन
4 ..... अर्ध-प्रवाहकीय सामग्री की बाहरी परत
5 ..... अर्ध-प्रवाहकीय टेप
6 ..... तांबे के तारों की स्क्रीन
7 ..... भराव पट्टी, यार्न, या कागज
8 ..... गैर बुनालपेटन टेप या ज्वाला मंदक
9 ..... एक्सट्रूडेडपीवीसी आंतरिक आवरण
10 .... स्टेनलेस स्टील वायर आर्मर्ड
11 .... समग्र शीथ: पॉलीविनाइलक्लोराइड (PVC) या FR-PVC, PE, LSOH
| MV(11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र (mm2) |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| Cu कोर | ||
| YJV, N2XSY; PVC शीथेड पावर केबल | ||
| YJV22; स्टील टेप आर्मर्ड, PVC शीथेड पावर केबल | ||
| YJV32, YJV42; स्टील वायर आर्मर्ड, PVC शीथेड पावर केबल | ||
| Al कोर | ||
| YJLV, NA2XSY; PVC शीथेड पावर केबल | ||
| YJLV22; स्टील टेप आर्मर्ड, PVC शीथेड पावर केबल | ||
| YJLV32, YJLV42; स्टील वायर आर्मर्ड, PVC शीथेड पावर केबल | ||
मानक
अंतर्राष्ट्रीय: IEC 60502-2, IEC 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेअनुरोध पर BS, DIN और ICEA
| परीक्षण वोल्टेज | 6 / 10 kV | [kV] | 21 / 5 मिनट |
| 12 / 20 kV | [kV] | 42 / 5 मिनट | |
| 18 / 30 kV | [kV] | 63 / 5 मिनट | |
| तापमान सीमा | गति में | -20 डिग्री सेल्सियस से +90 डिग्री सेल्सियस | |
| स्थिर | -20 डिग्री सेल्सियस से +90 डिग्री सेल्सियस | ||
| ऑपरेटिंग तापमान | शॉर्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट समय | अधिकतम | [सेकंड] | 5 |
| बेंडिंग त्रिज्या | न्यूनतम | x व्यास | 15 |
| ज्वलनशीलता | मानक | EN 50265-2-1 |
प्रमाणपत्र
ISO,CE, KEMA, IEC,RoHS, CCC,P3Cऔर अनुरोध पर अन्य
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा संरक्षित होते हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है। अच्छी तरह से पैक किए गए केबल ड्रम को समुद्री बंदरगाह पर भेजने के बाद, उन्हें 20 फीट कंटेनर या 40 फीट कंटेनर में लोड किया जाता है। सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि समुद्री माल ढुलाई के दौरान कोई हलचल न हो। कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या क्लाइंट की आवश्यकता के अनुसार चुना जाता है।
सेवाएं
* हम चीन में इलेक्ट्रिक वायर और पावर केबल के सबसे बड़े निर्माताओं में से एक हैं और 20 से अधिक वर्षों का उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं। केबल का आकार और सामग्री अनुकूलित है। आपका अपना लोगो और अपना डिज़ाइन स्वागत योग्य है। हम आपकी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* अधिक उत्पादों की जानकारी के लिए हमें पूछताछ भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
|
|
