Qingdao Yilan Cable Co., Ltd.
ईमेल sales3@holdonecable.com टेलीफोन 86-- 19026815676

उत्पत्ति के प्लेस चीन
ब्रांड नाम QINGDAO YICABLE CABLE
प्रमाणन ISO,CE,IEC,TUV,KEMA
उत्पाद विवरण
उत्पाद का प्रकार:
कॉपर वायर शील्ड अल केबल
वोल्टेज:
उच्च वोल्टेज
कंडक्टर:
एलए / एल्यूमीनियम
इन्सुलेशन:
एक्स एल पी ई
कवच:
इस्पात तार
श्रीन:
तांबे के तार
कोर:
सिंगल कोर
म्यान सामग्री:
पीवीसी / पीई / एलएसओएच
मानकों:
आईईसी / बीएस / आईएस / वीडीई
गारंटी:
2 साल
प्रमुखता देना:

armored electrical wire

,

armoured power cable

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
500 मीटर की दूरी
मूल्य
US$0.45~120 per Meter
पैकेजिंग विवरण
लकड़ी का ढोल या स्टील
प्रसव के समय
10-15 दिनों
भुगतान शर्तें
टी/टी, एल/सी
आपूर्ति की क्षमता
10,000 KM / महीना
उत्पाद वर्णन

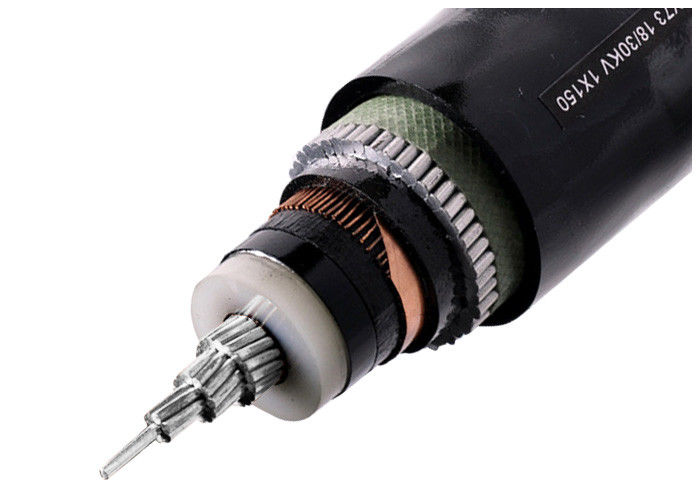

कॉपर वायर शील्ड एसडब्ल्यूए भूमिगत अल केबल एकल-कोर एक्सएलपीई इन्सुलेशन हाई वोल्टेज बख्तरबंद विद्युत केबल

आवेदन

इन पावर बख्तरबंद केबलों को खुली हवा में स्थापित करने के लिए डिज़ाइन किया गया है, सीधे भूमिगत, पानी में, केबल नलिकाओं में, बिजली संयंत्रों में, जहां केबल को यांत्रिक क्षति हो सकती है।

केबल संरचना


- गोल नंगे एल्यूमीनियम कोर IEC 60228 के अनुसार स्ट्रैन्डेड
- आंतरिक अर्धचालक परत
- कोर इन्सुलेशन XLPE
- HD 308 S2 के अनुसार रंग कोड
- बाहरी अर्धचालक परत
- अर्धचालक टेप
- तांबे का तार और टेप स्क्रीन
- भरनेवाला
- पीवीसी आंतरिक आवरण
- जस्ती स्टील टेप कवच (एसटीए)
- पीवीसी बाहरी आवरण (लाल या काला)


तकनीकी डेटा

- डीआईएन वीडीई 0276 भाग 603, एचडी 620, आईईसी 60502, बीएस 6622 के अनुसार पावर केबल
- तापमान सीमा अधिकतम +90 °C तक
- स्थापना के दौरान तापमान 0 °C से +70 °C तक
- शॉर्ट सर्किट तापमान +250 °C (5 सेकंड तक)
- नाममात्र वोल्टेज Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (बीएस), 18/30 kV, 19/33 kV (बीएस)
- परिचालन वोल्टेज 3.6/6 kV = अधिकतम 7.2 kV 6/10 kV = अधिकतम 12 kV 18/30 kV = अधिकतम 36 kV
- परीक्षण वोल्टेज एसी 3.6/6 kV = 11 kV 5 मिनट तक 6/10 kV = 21 kV 5 मिनट तक 18/30 kV = 63 kV 5 मिनट तक
- न्यूनतम झुकने का त्रिज्या लगभग 15 केबल व्यास

परीक्षण वोल्टेज 6 / 10 kV [kV] 21 / 5 मिनट.
12 / 20 केवी [kV] 42 / 5 मिनट.
18 / 30 केवी [kV] 63 / 5 मिनट।
तापमान सीमा गति में -5°C से +70°C तक
स्थिर -20°C से +70°C तक
परिचालन तापमान शॉर्ट सर्किट °C 250
शॉर्ट सर्किट समय अधिकतम. [सेक] 5
झुकने की त्रिज्या मिन. x व्यास 15
ज्वलनशीलता मानक एन 60332-1-2

वोल्टेज, कोर और क्रॉस सेक्शन की तालिका

पद श्रेणी A,B 3.6/6kV 6/10kV 8.7/15kV 12/20kV 18/30kV 21/35kV
श्रेणी A,B 6/6kV 8.7/10kV 12/15kV 18/20kV - 26/35kV
एकल कोर मिमी2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
तीन कोर मिमी2 25 से 400 25 से 400 35-400 50-400 50-400 50-400

श्रेणी ए के नामित वोल्टेज के साथ केबल का उपयोग ऐसी स्थिति में किया जाता है जिसमें ग्राउंडिंग फॉल्ट की अवधि 1 मिनट से अधिक न हो। श्रेणी बी के नामित वोल्टेज के साथ केबल के लिए,ग्राउंडिंग फेल का समय सामान्यतः 1 घंटे से अधिक नहीं होता है, अधिकतम समय 8 घंटे से अधिक नहीं है, वार्षिक ग्राउंड फॉल्ट समय कुल मिलाकर 125 घंटे से अधिक नहीं होना चाहिए, श्रेणी सी में सभी सिस्टम शामिल हैं श्रेणी ए और बी की उम्मीद है।

पैकिंग और शिपिंग:

हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान कर सकती है.

केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.

अक्सर पूछे जाने वाले प्रश्न

1शिपिंगःभारी वजन के कारण समुद्र या हवा द्वारा। नमूने डीएचएल, फेडेक्स आदि द्वारा भेजे जाएंगे।

2भुगतान:हम टी/टी, एल/सी स्वीकार करते हैं, बस आप जो पसंद करते हैं उसे चुनें

3.वितरण का समय:आम तौर पर जमा प्राप्ति पर 7 से 10 कार्यदिवस। मात्रा के अनुसार।

4. MOQ:आम तौर पर हमारे MOQ 1000 मीटर है. 20 सेंटीमीटर से कम के नमूने स्वतंत्र रूप से प्रदान किए जा सकते हैं.

हमारी सेवाएँ

* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।

* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;

* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।

आदेश देने की सलाह

नामित वोल्टेज

अनुप्रयोग मानकःआईईसी/बीएस/यूएल/जीबी

कोरों की संख्या

कंडक्टर आकार $ निर्माण

इन्सुलेशन का प्रकार

बख्तरबंद या बिना बख्तरबंद। यदि बख्तरबंद, बख्तरबंद प्रकार और सामग्री

घूंघट की आवश्यकता

केबल की लंबाई और पैकिंग की आवश्यकता

अन्य आवश्यकता
