बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
आदेश देने की सलाह
रेटेड वोल्टेज
आवेदन मानक:आईईसी/बीएस/यूएल/जीबी
कोर की संख्या
कंडक्टर का आकार $ निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच का प्रकार और सामग्री
म्यान की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
विशेष विवरण
| आयाम - कोर की संख्या x कंडक्टर क्रॉस-सेक्शन | निर्माण | बाहरी व्यास | बाहरी व्यास | कंडक्टर व्यास | इन्सुलेशन मोटाई | 20 डिग्री सेल्सियस पर कंडक्टर प्रतिरोध | शॉर्ट सर्किट करंट 1s | Cu वजन | केबल का वजन | पैकिंग* |
| मि. | अधिकतम. | अधिकतम. | नाममात्र | अधिकतम. | नाममात्र | लगभग। | ||||
| एन एक्स मिमी² | मिमी | मिमी | मिमी | मिमी | Ω/किमी | ए | किग्रा/किमी | किग्रा/किमी | ||
| 3 x 25/16 | आर एम | 43 | 3,4 | 0,727 | 3,58 | 1046 | 2850 | काटना | ||
| 3 x 35/16 | आर एम | 47 | 51 | 7,5 | 3,4 | 0,524 | 5,01 | 1209 | 3300 | काटना |
| 3 x 50/16 | आर एम | 50 | 55 | 8,6 | 3,4 | 0,387 | 7,15 | 1671 | 3900 | काटना |
| 3 x 70/16 | आर एम | 53 | 58 | 10,2 | 3,4 | 0,268 | 10,01 | 2247 | 4700 | काटना |
| 3 x 95/16 | आर एम | 57 | 62 | 12,0 | 3,4 | 0,193 | 13,59 | 2994 | 5850 | काटना |
| 3 x 120/16 | आर एम | 61 | 67 | 13,5 | 3,4 | 0,153 | 17,16 | 3714 | 6800 | काटना |
| 3 x 150/25 | आर एम | 64 | 70 | 15,0 | 3,4 | 0,124 | 21,45 | 4638 | 7950 | काटना |
| 3 x 185/25 | आर एम | 68 | 74 | 16,8 | 3,4 | 0,0991 | 26,46 | 5646 | 9300 | काटना |
| 3 x 240/25 | आर एम | 74 | 80 | 19,2 | 3,4 | 0,0754 | 34,32 | 7272 | 11550 | काटना |
| 3 x 300/25 | आर एम | 78 | 90 | 3,4 | 0,0601 | 42,50 | 9160 | 14450 | काटना |
*) पैकिंग: कट = ड्रम या रील पर अलग-अलग लंबाई में केबल, आवश्यक लंबाई पर संभव कटिंग
आवेदन
सीधे जमीन, पानी, बाहर, घर के अंदर और केबल नलिकाओं में जैसे कि औद्योगिक और स्विचबोर्ड संयंत्रों में बिछाया जाना चाहिए।

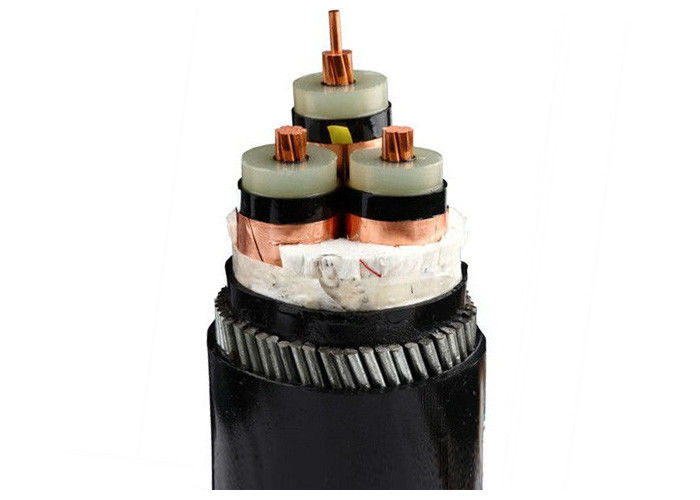

निर्माण
1 ..... फंसे हुए नंगे तांबे
2....अर्धचालक पदार्थ की भीतरी परत
3 ..... क्रॉस-लिंक्ड पॉलीथीन का कोर इन्सुलेशन
4......अर्धचालक पदार्थ की बाहरी परत
5...अर्धचालक टेप
6...तांबे के तारों की स्क्रीन
7... फिलर्स स्ट्रिप, सूत, या कागज
8... गैर बुना हुआरैपिंग टेप या फ्लेम रिटार्डेंट
9 ..... बाहर निकाला हुआपीवीसी आंतरिक आवरण
10 .... गैल्वेनाइज्ड स्टील टेप बख्तरबंद
11 .... समग्र आवरण: पॉलीविनाइलक्लोराइड (पीवीसी) या एफआर-पीवीसी, पीई, एलएसओएच
मानकों
आईईसी 60502, 60228, 60332, 60331
डीआईएन वीडीई 0276-620
एचडी 620 एस1: 1996
डीआईएन एन 60228 कक्षा 2 (निर्माण)
तकनीकी डाटा
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -20°C से +90°C तक | |
| तय | -20°C से +90°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
प्रमाण पत्र
आईएसओ,सीई, केमा,आईईसी,RoHS, सीसीसी,पी3सीऔर अन्य के अनुरोध पर
हम प्रति खरीद ऑर्डर के अनुसार सबसे सख्त डिलीवरी शेड्यूल को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत में वृद्धि में योगदान कर सकती है।
केबल की आपूर्ति लकड़ी की रीलों, नालीदार बक्सों और कॉइल्स में की जाती है। केबल सिरों को नमी से बचाने के लिए केबल सिरों को बीओपीपी स्वयं चिपकने वाली टेप और गैर-हीड्रोस्कोपिक सीलिंग कैप से सील किया जाता है। ग्राहक की आवश्यकता के अनुसार आवश्यक अंकन को ड्रम के बाहरी हिस्से पर मौसम-रोधी सामग्री के साथ मुद्रित किया जाएगा।
