बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

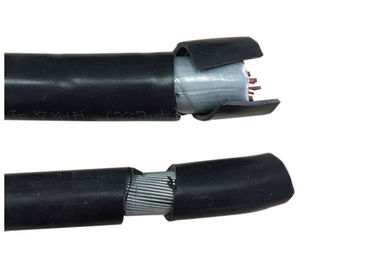

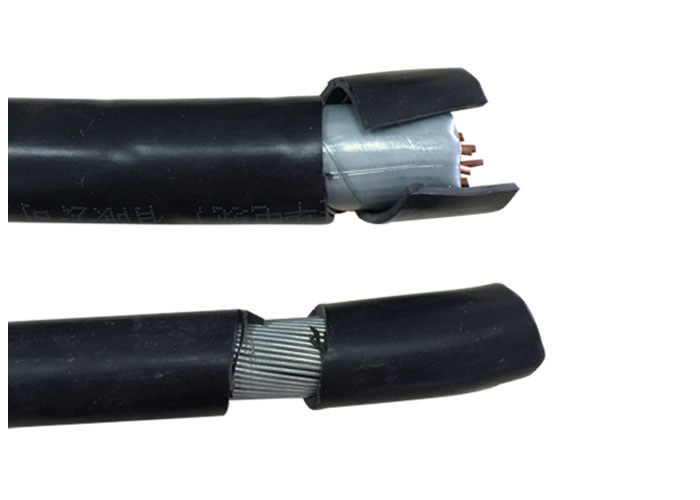

उच्च तनावकवच पावर केबलपावर केबल का विवरण
YJ: XLPE इन्सुलेशन
V: पीवीसी शीट
32:स्टील वायर बख्तरबंद 3 कोर
22स्टील टेप बख्तरबंद √3 कोर
72: एल्यूमीनियम तार बख्तरबंद 1 कोर
62: स्टेनलेस स्टील टेप बख्तरबंद 1 कोर
ZR: लौ प्रतिरोधी
मानक
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
| एमवी ((11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण Uo/U(Um) =3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | कोर का संख्या | कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल ((mm2) |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| क्यु कोर | ||
| YJV, N2XSY;पीवीसी से ढकी बिजली केबल | ||
| YJV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJV32,YJV42;इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी से घिरा पावर केबल | ||
| YJLV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJLV32, YJLV42; स्टील के तार बख्तरबंद, पीवीसी से घिरा बिजली केबल |
||
आवेदनः
a. ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, विद्युत ऊर्जा संयंत्रों और औद्योगिक संयंत्रों में इस्तेमाल किया जाता है. जमीन में स्थिर अनुप्रयोग के लिए मध्यम वोल्टेज बिजली केबल, अंदर और बाहर की सुविधाओं, बाहरी,केबल नहरों में, पानी में, ऐसी परिस्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं हैं।
b. बाहरी प्रभाव के प्रभावों से बचने के लिए, कंडक्टर और इन्सुलेशन के बीच चिपकने वाली अर्धचालक परत, एक समकक्ष तांबे के कंडक्टर के साथ,विद्युत क्षेत्र के प्रतिबंध और आंशिक डिस्चार्ज के लिए प्रतिरोध सुनिश्चित करता है.
c. इसकी बहुत कम dielectric हानि कारक के कारण, जो अपने पूरे परिचालन जीवनकाल के दौरान स्थिर रहता है, और XLPE सामग्री के उत्कृष्ट इन्सुलेशन गुणों के कारण,अर्धचालक सामग्री के आंतरिक और बाहरी स्क्रीन के साथ मजबूती से अनुदैर्ध्य रूप से spliced (एक प्रक्रिया में extruded), केबल में उच्च परिचालन विश्वसनीयता है।
निर्माण
| कंडक्टर: | क्यू गोल एल्यूमीनियम, बहु तारों के साथ कॉम्पैक्ट (आरएम), वर्ग 2 एचआरएन एचडी 383 / आईईसी 60228 / डीआईएन वीडीई 0295 के अनुरूप |
| आंतरिक स्क्रीनः | कंडक्टर पर एक्सट्रूडेड अर्धचालक त्वचा |
| इन्सुलेशनः | XLPE (क्रॉस-लिंक्ड पॉलीथीन, हालिया चिह्नः PE-X) यौगिक DIX 8 acc. से HRN HD 620 S1 ili 2XI1 acc. से DIN VDE 0207 dio 22 |
| बाहरी स्क्रीनः | इन्सुलेशन पर एक्सट्रूडेड सेमीकंडक्टिव त्वचा, अलगाव के साथ अनुदैर्ध्य स्प्लिट (+सेमीकंडक्टिव सामग्री का टेप) |
| कंडक्टरस्क्रीन: | कॉपर टेप काउंटर-हेलिक्स में लपेटा हुआ |
| भरनेवालाः | भरने वाले पट्टी, यार्न या कागज |
| पैकेजिंग: | गैर बुना हुआ लिफाफा टेप या लौ retardant या जलरोधी |
| आंतरिक आवरण: | एक्सट्रूडेड पीवीसी |
| कवच: | एल्यूमीनियम तार |
| कुल मिलाकर शीट | polyvinylchloride (PVC) या FR-PVC, PE, LSOH |
| आवरण का रंग | काला, लाल या अनुकूलित |
तकनीकी पैरामीटर
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के स्ट्रैंड नंबर/डाय | इन्सुलेशन मोटाई | आंतरिक घेर की मोटाई | आर्मर वायर का दीया | शीट की मोटाई | लगभग. ओवरडोज. |
लगभग. वजन |
कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/252 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 / 2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/252 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2।52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2।97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | ६१/३23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और इस्पात ड्रम द्वारा संरक्षित होते हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।अच्छी तरह से पैक केबल ड्रम के बाद समुद्र बंदरगाह के लिए भेजा, वे 20 FT कंटेनर या 40 FT कंटेनर में लोड किए जाते हैं। सभी केबल ड्रम को सुरक्षित बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि समुद्री माल के दौरान कोई आंदोलन न हो।कंटेनर का आकार कुल भारित माल के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है.
हमारी सेवाएँ
* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
सेवा के बाद की प्रतिबद्धता
1ग्राहक ईश्वर है हम हर ग्राहक, हर सहयोग को दिल से संजोएंगे।
2निःशुल्क पूर्व-बिक्री सेवा हम प्रत्येक ग्राहक के लिए सर्वोत्तम प्रस्ताव प्रदान करेंगे।
3. अच्छी बिक्री सेवा. हम निः शुल्क सापेक्ष उत्पाद संचालन, रखरखाव युक्तियाँ और स्थापना कमीशन प्रदान करेगा
ग्राहकों के साथ सहयोग संबंध स्थापित करने पर तकनीकी परामर्श सेवा।
4. विचारशील बिक्री के बाद सेवा. हमारे उत्पाद चीन के पीपुल्स इंश्योरेंस कंपनी द्वारा गारंटीकृत हैं.हम स्थापना के बाद 12 महीने के भीतर निःशुल्क रखरखाव और डिबगिंग प्रदान करेंगे (गलत उपयोग के अलावा).
5हम शंघाई में 24 घंटे के भीतर आपकी समस्याओं को हल करने की गारंटी देते हैं, अन्य जिले के लिए 72 घंटे।
6. 24 घंटे हॉटलाइन टेलीफोन सेवा. हम पेशेवर व्यक्ति नियुक्त करेंगे समय पर आपके प्रश्न का उत्तर दें.
हम हमेशा दृढ़ता से मानते हैं कि "गुणवत्ता जीवन रेखा है, सेवा लायस पासर है", जो हमें और अधिक करीब और तंग बना देगा!
