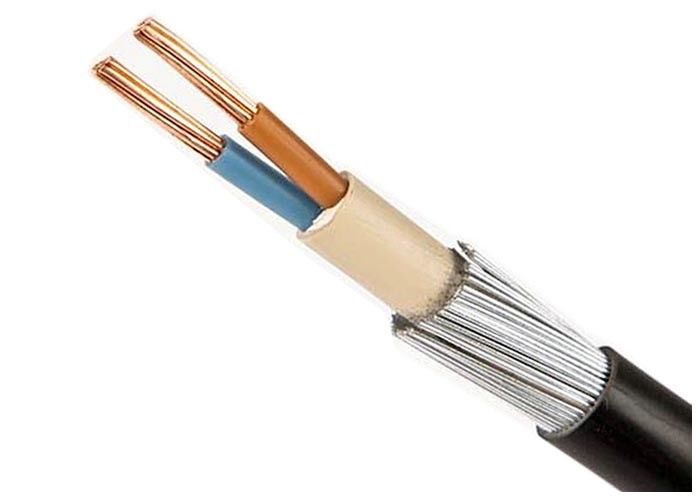

बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
1.U0/U: 0.6/1kV
2मानक: आईईसी 60502, बीएस 7870, जीबी/टी 12706
3अधिकतम कार्य तापमानः 90 °C, आवश्यकता के अनुसार 110 °C हो सकता है
4.कंडक्टर: वर्ग 1/2 नंगे तांबे/एल्यूमीनियम ठोस या स्ट्रैंड्स
5इन्सुलेशनः XLPE/PVC
6बख्तरबंद: एसटीए
7घोंसलाः पीवीसी
8पार अनुभाग क्षेत्रः 1.5 ~ 630mm2
9कोरः 1~5 कोर,3C+1E,4C+1E,3C+2E
10पैकिंगः लकड़ी के ड्रम या आवश्यकता के अनुसार
11प्रमाणनः ISO9001/ISO14001/OHSAS18001/CCC/CE/CB
12नोटः लौ retardant,आग प्रतिरोध,कम धूम्रपान और हेलोजन मुक्त,या अन्य गुण उपलब्ध हो सकते हैं
विनिर्देश
| प्रकार | विलोपन | नामित वोल्टेज | कोर की संख्या | नामित खंड ((मिमी2) | आवेदन |
| YJV YJLV | क्यू या अल कंडक्टर,एक्सएलपीई अछूता.पीवीसी से घिरा विद्युत केबल | 0.6/1 केवी | 1,2,3,4 | 1.5 से 400 | इनडोर और आउटडोर में बिछाने के लिए। LV XLPE अछूता बिजली केबल का उपयोग रेटेड वोल्टेज U ((Um) ≤10KV पर ट्रांसमिशन और वितरण प्रणाली में किया जाता है।एचवी XLPE अछूता बिजली केबल 10KV-35KV के बीच बिजली केबल संचरण को संदर्भित करता हैयह अक्सर पावर ट्रांसमिशन की मुख्य सड़क पर लागू होता है। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम है, लेकिन बाहरी यांत्रिक ताकत नहीं। |
| 3+1 | 3×4+1×2.5 से 3×400+1×185 | ||||
| 6/6kV | 1,3 | 25 से 500 | |||
| 8.7/10kV 8.7/15kV 12/20kV | 1 | 25 से 500 | |||
| 3 | 25 से 300 | ||||
| 21/35kv | 1 | 50 से 500 | |||
| YJV22 YJLV22 | क्यु या अल कंडक्टर,एक्सएलपीई अछूता स्टील टेप बख्तरबंद पीवीसी शील्ड विद्युत केबल | 0.6/1 केवी | 3 | 1.5 से 400 | भूमि में दफन करने के लिए उपयुक्त, बाहरी यांत्रिक शक्तियों को सहन करने में सक्षम लेकिन बड़े खींचने वाले बल। |
| 4 | 4 से 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 से 300 | |||
| 21/35kv | 3 | 50 से 240 |
आवेदन
एसटीए बख्तरबंद विद्युत केबल YJV22 4+1 कोर केबल विद्युत विद्युत संचरण और वितरण लाइनों पर लागू होता है जिसमें एसी रेटेड वोल्टेज Uo/U 0.6/1kV तक और शामिल है।
नमी और गीले स्थानों में बाहरी और इनडोर स्थापना के लिएसीधे जमीन में बिछाया गया जहां ढलान और चलती इलाकों में और ऊर्ध्वाधर या ढलान बिछाने में अत्यधिक यांत्रिक तनाव मौजूद हैंसाथ ही स्लाइडिंग के लिए संवेदनशील स्थानों में भी।
YJ: XLPE इन्सुलेशन
V: पीवीसी इन्सुलेशन
V: पीवीसी शीट
22: जस्ती स्टील टेप कवच
32: जस्ती स्टील के तारों का कवच
| पीवीसी इन्सुलेशन | |
| कु कोर | अल कोर |
| वीवी ((वीवाई);पीवीसी ((पीई) से ढकी बिजली केबल | वीएलवी ((वीएलवाई);पीवीसी ((पीई) से ढकी बिजली केबल |
| वीवी22 ((वीवी23);इस्पात टेप बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV22(VLV23);इस्पात टेप बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल |
| वीवी32 ((वीवी33),वीवी42 ((वीवी43);इस्पात तार बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV32(VLV33),VLV42(VLV43);इस्पात तार बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल |
तकनीकी डेटा
नामित वोल्टेजः 0.6 / 1 kV
अधिकतम कंडक्टर तापमानः सामान्य से नीचे (90ओC), आपातकाल (130ओC) या शार्ट सर्किट 5 सेकंड (250°C) से अधिक नहीं।
न्यूनतम परिवेश का तापमान 0ओC, स्थापना के बाद और केवल जब केबल स्थिर स्थिति में हो
मिन. झुकने त्रिज्याः 12 x केबल O.D.
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के स्ट्रैंड नंबर/डाय | इन्सुलेशन मोटाई | आंतरिक आवरण की मोटाई | स्टील टेप की मोटाई | शीट की मोटाई | लगभग. ओवरडोज. |
लगभग. वजन |
कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 2 × 4 | 1/2.25 | 0.7 | 1.2 | 2 × 02 | 1.8 | 15.0 | 433 | 4.61 | 3.5 | 34 | 45 |
| 2 × 6 | 1/2.76 | 0.7 | 1.2 | 2 × 02 | 1.8 | 16.0 | 500 | 3.08 | 3.5 | 43 | 57 |
| 2 × 10 | 7/138 | 0.7 | 1.4 | 2 × 02 | 1.8 | 19.0 | 673 | 1.83 | 3.5 | 60 | 77 |
| 2 × 16 | 7/178 | 0.7 | 1.4 | 2 × 02 | 1.8 | 21.0 | 857 | 1.15 | 3.5 | 83 | 105 |
| 2 × 25 | 7/2.14 | 0.9 | 1.6 | 2 × 02 | 1.8 | 24.0 | 1173 | 0.727 | 3.5 | 105 | 125 |
| 2 × 35 | 7/2.52 | 0.9 | 1.6 | 2 × 02 | 1.8 | 26.0 | 1449 | 0.524 | 3.5 | 125 | 155 |
| 2 × 50 | 10/2.52 | 1.0 | 1.8 | 2 × 02 | 1.8 | 25.0 | 1877 | 0.387 | 3.5 | 160 | 185 |
| 2 × 70 | 14/252 | 1.1 | 1.8 | 2 × 02 | 1.8 | 27.0 | 2454 | 0.268 | 3.5 | 200 | 225 |
| 2 × 95 | 19/2.52 | 1.1 | 2.0 | 2 × 02 | 1.9 | 30.0 | 2483 | 0.193 | 3.5 | 245 | 270 |
| 2 × 120 | 24 / 2.52 | 1.2 | 2.0 | 2 × 02 | 2.0 | 33.0 | 4213 | 0.153 | 3.5 | 285 | 310 |
| 2 × 150 | 30/252 | 1.4 | 2.0 | 2 × 05 | 2.0 | 38.0 | 5087 | 0.124 | 3.5 | 325 | 345 |
मानक
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228, आईईसी 60332
चीन: GB/T 12706.1-2008
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
फ़ॉन्ट-आकारः10.0000pt;mso-font-kerning:0.0000pt;" >पीवीसी प्रकार ST2आईईसी 60502 के अनुसार, कालानिर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और स्टील के ड्रम द्वारा संरक्षित होते हैं।
पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।
अच्छी जानकारी, निर्माता की जानकारी और ग्राहक की जानकारी प्रत्येक आकार के ड्रम पर दृढ़ता से मुद्रित होती है।
अच्छी तरह से पैक किए गए केबल ड्रम को समुद्री बंदरगाह में भेजने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि,समुद्री माल ढुलाई के दौरान कोई आंदोलन नहीं.
कंटेनर का आकार कुल भारित माल के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
हमारी सेवाएँ
* हम चीन के दक्षिण-पश्चिम में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन का अनुभव है।
* हम OEM स्वीकार करते हैं. केबल आकार और सामग्री अनुकूलित कर रहे हैं.
अपने स्वयं के डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
अक्सर पूछे जाने वाले प्रश्न
1शिपिंगःभारी वजन के कारण समुद्र या हवा द्वारा। नमूने डीएचएल, फेडेक्स आदि द्वारा भेजे जाएंगे।
2भुगतान:हम टी/टी, एल/सी स्वीकार करते हैं, बस आप जो पसंद करते हैं उसे चुनें
3.वितरण का समय:आम तौर पर जमा प्राप्ति पर 7 से 10 कार्यदिवस। मात्रा के अनुसार।
4. MOQ:आम तौर पर हमारे MOQ 1000 मीटर है. 20 सेंटीमीटर से कम के नमूने स्वतंत्र रूप से प्रदान किए जा सकते हैं.
