बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | CE/KEMA/TUV/ISO/RoSH |

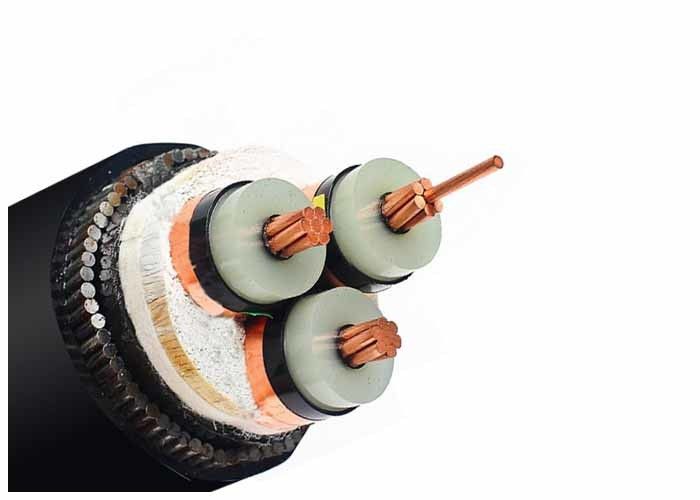

6 / 10KV 3 कोर स्ट्रैंड कॉपर स्टील वायर बख्तरबंद विद्युत केबल / पावर केबल
निर्माण
AL/XLPE/STA/PVC बख्तरबंद विद्युत केबल
- गोल नंगे एल्यूमीनियम कोर IEC 60228 के अनुसार स्ट्रैन्डेड
- आंतरिक अर्धचालक परत
- कोर इन्सुलेशन XLPE
- HD 308 S2 के अनुसार रंग कोड
- बाहरी अर्धचालक परत
- अर्धचालक टेप
- तांबे का टेप स्क्रीन
- भरनेवाला
- पीवीसी आंतरिक आवरण
- जस्ती स्टील टेप कवच (एसटीए)
- पीवीसी बाहरी आवरण (लाल या काला)
कोड नामः
YJ: XLPE इन्सुलेशन
एलः एल्यूमीनियम कंडक्टर
V: पीवीसी शीट
32:स्टील वायर बख्तरबंद 3 कोर
22स्टील टेप बख्तरबंद √3 कोर
72: एल्यूमीनियम तार बख्तरबंद 1 कोर
62: स्टेनलेस स्टील टेप बख्तरबंद 1 कोर
ZR: लौ प्रतिरोधी
आवेदन
35kV और उससे कम के नामित वोल्टेज के साथ विद्युत संचरण और वितरण लाइन के लिए प्रयोग किया जाता है।
उच्च और मध्यम वोल्टेज बिजली केबल जमीन में, अंदर और बाहर सुविधाओं, बाहर, केबल नहरों में, पानी में स्थिर आवेदन के लिए,ऐसी स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं हैं.
| एमवी ((11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण Uo/U(Um) =3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | कोर का संख्या | कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल ((mm2) |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| क्यु कोर | ||
| YJV, N2XSY;पीवीसी से ढकी बिजली केबल | ||
| YJV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJV32,YJV42;इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी से घिरा पावर केबल | ||
| YJLV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJLV32, YJLV42; स्टील के तार बख्तरबंद, पीवीसी से घिरा बिजली केबल | ||
मानक
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228
चीन: GB/T 12706
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटाः
अधिकतम कंडक्टर तापमानः सामान्य से नीचे (90ओC), आपातकाल (130ओC) या शार्ट सर्किट 5 सेकंड (250°C) से अधिक नहीं।
न्यूनतम परिवेश का तापमान 0ओC, स्थापना के बाद और केवल जब केबल स्थिर स्थिति में हो
न्यूनतम झुकने की त्रिज्या: एकल कोर के लिए 15 x केबल ओ.डी.
मल्टी-कोर के लिए 12 x केबल ओ.डी.
| परीक्षण वोल्टेज | 6 / 10 kV | [kV] | 21 / 5 मिनट. |
| 12 / 20 केवी | [kV] | 42 / 5 मिनट. | |
| 18 / 30 केवी | [kV] | 63 / 5 मिनट। | |
| तापमान सीमा | गति में | -5°C से +70°C तक | |
| स्थिर | -20°C से +70°C तक | ||
| परिचालन तापमान | शॉर्ट सर्किट | °C | 250 |
| शॉर्ट सर्किट समय | अधिकतम. | [सेक] | 5 |
| झुकने की त्रिज्या | मिन. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 60332-1-2 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
