| न्यूनतम आदेश मात्रा: | 500 एम |
| कीमत: | USD 5.63-161.8/M |
| मानक पैकेजिंग: | लकड़ी के ड्रम |
| वितरण अवधि: | 7 दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | 58726KM / सप्ताह |
संरचनाएं:

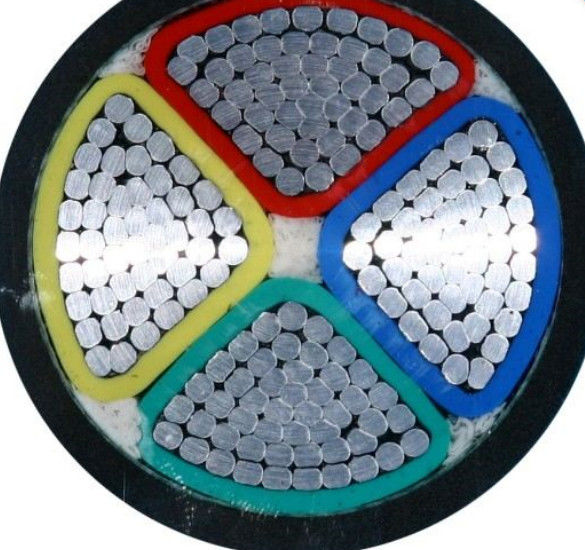

फंसे हुए नंगे एल्यूमीनियम कंडक्टर, अर्ध-कंडक्टिंग सामग्री की भीतरी परत, क्रॉस-लिंक्ड पॉलीइथाइलीन का कोर इंसुलेशन, सेमी-कंडक्टिंग मैटेरियल की बाहरी परत, कॉपर टेप की स्क्रीन, फिलर्स स्ट्रिप, यार्न, या पेपर, नॉन वॉन्टेड रैपिंग टेप, एक्सट्रूडेड पीवीसी आंतरिक आवरण, जस्ती स्टील टेप कवच, कुल मिलाकर म्यान पॉलीविनाइलक्लोराइड (पीवीसी) या FR-PVC, PE, LSOH
अनुप्रयोग:
ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉकों में, विद्युत ऊर्जा संयंत्रों और औद्योगिक संयंत्रों में उपयोग किया जाता है।
जमीन, भीतर और बाहर की सुविधाओं, घर के बाहर, केबल नहरों में, पानी में स्थैतिक अनुप्रयोग के लिए मध्यम वोल्टेज बिजली केबल, ऐसी स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्य तनाव के संपर्क में नहीं हैं।
ढांकता हुआ नुकसान के अपने बहुत कम कारक के कारण, जो अपने पूरे परिचालन जीवनकाल पर स्थिर रहता है, और एक्सएलपीई-सामग्री की उत्कृष्ट इन्सुलेशन संपत्ति के कारण, अर्ध-प्रवाहकीय सामग्री के आंतरिक और बाहरी स्क्रीन (एक प्रक्रिया में extruded) के साथ मजबूती से अनुदैर्ध्य रूप से लंबे समय तक रहता है, केबल में उच्च परिचालन विश्वसनीयता है।
मानक:
अंतर्राष्ट्रीय: IEC 60502, IEC 60228, (ZR-YJV 32 के लिए IEC 60332-3, ZR-YJV 72 केवल)
चीन: GB / T 12706, (GB / T 18380-3 ZR-YJV 32 के लिए , ZR-YJV 72 केवल)
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
| एमवी (11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण यूओ / यू (उम) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) के.वी. | नंबर कोर | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी 2) |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
| Cu कोर | ||
| YJV, N2XSY; पीवीसी sheathed बिजली केबल | ||
| YJV22; इस्पात टेप बख़्तरबंद, पीवीसी sheathed बिजली केबल | ||
| YJV32, YJV42; इस्पात तार बख़्तरबंद, पीवीसी बिजली केबल sheathed | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी बिजली केबल sheathed | ||
| YJLV22; स्टील टेप बख़्तरबंद, पीवीसी बिजली केबल sheathed | ||
| YJLV32, YJLV42; इस्पात तार बख़्तरबंद, पीवीसी बिजली केबल sheathed | ||
तकनीकी डेटा:
अधिकतम कंडक्टर तापमान: सामान्य (90 ओ सी), आपातकालीन (130 ओ सी) या शॉर्ट सर्किट के तहत 5 एस (250 ℃) की स्थिति में नहीं।
मिन। व्यापक तापमान। 0 ओ सी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में है
मिन। झुका त्रिज्या: सिंगल कोर के लिए 15 x केबल आयुध डिपो
मल्टी कोर के लिए 12 x केबल आयुध डिपो
| परीक्षण वोल्टेज | 6/10 के.वी. | [के। वी] | 21/5 मि। |
| 12/20 के.वी. | [के। वी] | ४२ / ५ मि। | |
| 18/30 के.वी. | [के। वी] | ६३ / ५ मि। | |
| तापमान सीमा | गति में | -5 ° C तक + 70 ° C | |
| तय | -20 ° C तक + 70 ° C | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम। | [सेकंड] | 5 |
| झुकने त्रिज्या | मि। | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 60332-1-2 |
प्रमाणपत्र
ISO, CE, KEMA , IEC, RoHS, CCC, P3C और अन्य अनुरोध पर
|
|
