यह उत्पाद 3.6 / 6kV-26 / 36kV प्रणाली के एसी रेटेड वोल्टेज (U0 / U) के साथ विद्युत पारेषण और वितरण लाइन पर लागू होता है। यह हवा में संचालित होता है (केबल ब्रिज फ्रेम, इनडोर दीवार समर्थन और ट्रे) और मिट्टी ( प्रत्यक्ष दफन, केबल ट्रेंच, पाइप ect।) संरक्षण परत संरचना के अंतर के अनुसार क्रमशः।
35kV और नीचे वोल्टेज रेटेड के साथ पावर ट्रांसमिशन और वितरण लाइन के लिए उपयोग किया जाता है।
जमीन में, बाहरी और बाहरी सुविधाओं में, बाहरी और केबल सुविधाओं में, केबल नहरों में, पानी में, स्थैतिक यांत्रिक तनाव और उच्च तनाव के लिए उच्च मध्यम वोल्टेज पावर केबल।
निर्माण

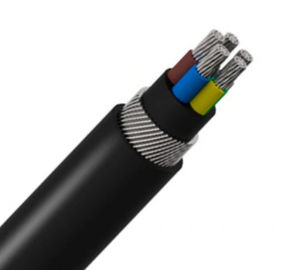

AL / XLPE / SWA / PVC आर्मर्ड इलेक्ट्रिकल केबल
- दौर नंगे एल्यूमीनियम कोर IEC 60228 के अनुसार फंसे
- भीतरी अर्ध-प्रवाहकीय परत
- कोर इंसुलेशन XLPE
- एचडी 308 एस 2 के अनुसार कलर कोड
- बाहरी अर्द्ध-प्रवाहकीय परत
- अर्ध-प्रवाहकीय टेप
- कॉपर टेप स्क्रीन
- भराव
- पीवीसी भीतरी म्यान
- जस्ती स्टील वायर कवच (SWA)
- पीवीसी बाहरी म्यान (लाल या काला)
| एमवी (11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण यूओ / यू (उम) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) के.वी. | नंबर कोर | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी 2) |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
| Cu कोर | ||
| YJV, N2XSY; पीवीसी sheathed बिजली केबल | ||
| YJV22; इस्पात टेप बख़्तरबंद, पीवीसी sheathed बिजली केबल | ||
| YJV32, YJV42; इस्पात तार बख़्तरबंद, पीवीसी बिजली केबल sheathed | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी बिजली केबल sheathed | ||
| YJLV22; स्टील टेप बख़्तरबंद, पीवीसी बिजली केबल sheathed | ||
| YJLV32, YJLV42; इस्पात तार बख़्तरबंद, पीवीसी बिजली केबल sheathed | ||
मानक
अंतर्राष्ट्रीय: IEC 60502, IEC 60228
चीन: जीबी / टी 12706
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा:
अधिकतम कंडक्टर तापमान: सामान्य (90 ओ सी), आपातकालीन (130 ओ सी) या शॉर्ट सर्किट के तहत 5 एस (250 ℃) की स्थिति में नहीं।
मिन। व्यापक तापमान। 0 ओ सी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में है
मिन। झुका त्रिज्या: सिंगल कोर के लिए 15 x केबल आयुध डिपो
मल्टी कोर के लिए 12 x केबल आयुध डिपो
| परीक्षण वोल्टेज | 6/10 के.वी. | [के। वी] | 21/5 मि। |
| 12/20 के.वी. | [के। वी] | ४२ / ५ मि। | |
| 18/30 के.वी. | [के। वी] | ६३ / ५ मि। | |
| तापमान सीमा | गति में | -5 ° C तक + 70 ° C | |
| तय | -20 ° C तक + 70 ° C | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम। | [सेकंड] | 5 |
| झुकने त्रिज्या | मि। | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 60332-1-2 |
प्रमाणपत्र
ISO, CE, KEMA , IEC, RoHS, CCC, P3C और अन्य अनुरोध पर
सामान्य प्रश्न
1. शिपिंग: भारी वजन के कारण समुद्र या हवा के द्वारा। नमूने डीएचएल, Fedex द्वारा भेजा जाएगा। आदि
2. भुगतान: हम स्वीकार करते हैं टी / टी, एल / सी, बस जो आपको पसंद है उसे चुनें
3. प्रसव के समय : रसीद जमा पर आम तौर पर 7 ~ 10 कार्य दिवसों है। मात्रा के अनुसार।
4. moq: आम तौर पर हमारे moq 1000 मीटर है। 20 सेंटीमीटर से नीचे के नमूने स्वतंत्र रूप से प्रदान किए जा सकते हैं।
