| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

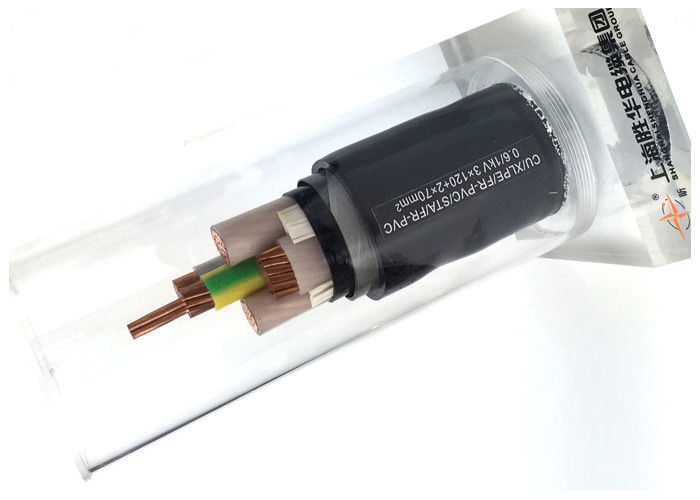

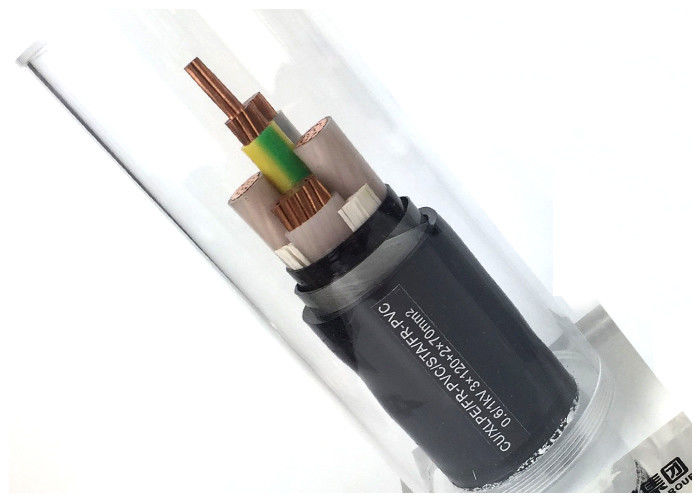

निर्माण
कंडक्टर: ठोस या स्ट्रैन्डेड कॉपर कंडक्टर, IEC 60228 के अनुसार Cl.1 या Cl.2
इन्सुलेशनः एक्सएलपीई (क्रॉस-लिंक्ड पॉलीएथिलीन) 90 ओसी पर नामित
आंतरिक आवरणः पीवीसी
बख्तरबंद: स्टील टेप
शीटः पीवीसी प्रकार ST2 से IEC 60502, काला
आवेदनः
इसका उपयोग एसी रेटेड वोल्टेज 0.6/1 केवी या उससे कम की पावर लाइन पर पावर ट्रांसमिशन और वितरण के लिए किया जाता है
Condition का प्रयोग करनाः
1दीर्घकालिक अधिकतम तापमान 70 डिग्री सेल्सियस से अधिक नहीं होना चाहिए,केबल कंडक्टर का तापमान 160 डिग्री सेल्सियस से अधिक नहीं होना चाहिए।°c शॉर्ट सर्किट के दौरान, सबसे लंबा समय 5 सेकंड से अधिक नहीं है।
2स्थापना के लिए परिवेश का तापमान 0 से कम नहीं है°c.
3.इंस्टॉलेशन के लिए अनुमत झुकने की त्रिज्या निम्नलिखित तालिका देखें.
| पद | एकल कोर केबल | तीन कोर केबल | नरम केबल | |||
| गैर बख्तरबंद | कवच | गैर बख्तरबंद | कवच | गैर बख्तरबंद | ||
| न्यूनतम.स्थापना के लिए झुकने की त्रिज्या | 20D | 15D | 15D | 12D | 10D | |
मिन.नज़दीकी कनेक्शन की मोड़ त्रिज्या | 15D | 12D | 12D | 10D | 8D | |
नोटःD केबल का बाहरी व्यास है
मॉडल और विनिर्देश.
| प्रकार | विलोपन | नामित वोल्टेज | कोर की संख्या | नामित खंड ((मिमी2) | आवेदन |
| YJV YJLV | क्यू या अल कंडक्टर,एक्सएलपीई अछूता.पीवीसी से घिरा विद्युत केबल | 0.6/1 केवी | 1,2,3,4 | 1.5 से 400 | इनडोर और आउटडोर में बिछाने के लिए। LV XLPE अछूता बिजली केबल का उपयोग रेटेड वोल्टेज U ((Um) ≤10KV पर ट्रांसमिशन और वितरण प्रणाली में किया जाता है।एचवी XLPE अछूता बिजली केबल 10KV-35KV के बीच बिजली केबल संचरण को संदर्भित करता हैयह अक्सर पावर ट्रांसमिशन की मुख्य सड़क पर लागू होता है। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम है, लेकिन बाहरी यांत्रिक ताकत नहीं। |
| 3+1 | 3×4+1×2.5 से 3×400+1×185 | ||||
| 6/6kV | 1,3 | 25 से 500 | |||
| 8.7/10kV 8.7/15kV 12/20kV | 1 | 25 से 500 | |||
| 3 | 25 से 300 | ||||
| 21/35kv | 1 | 50 से 500 | |||
| YJV22 YJLV22 | क्यु या अल कंडक्टर,एक्सएलपीई अछूता स्टील टेप बख्तरबंद पीवीसी शील्ड विद्युत केबल | 0.6/1 केवी | 3 | 1.5 से 400 | भूमि में दफन करने के लिए उपयुक्त, बाहरी यांत्रिक शक्तियों को सहन करने में सक्षम लेकिन बड़े खींचने वाले बल। |
| 4 | 4 से 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 से 300 | |||
| 21/35kv | 3 | 50 से 240 |
तकनीक गुण:
1, लंबे समय काम कर रहे तापमान 75°C पर है, शॉर्ट सर्किट (5 सेकंड के भीतर), कोर का तापमान 160°C से अधिक नहीं हो सकता है पीड़ित
2परिवेश का तापमान -10°C से कम नहीं होना चाहिए
3,बदलाव का तापमान 0°C से कम नहीं होना चाहिए
4बख्तरबंद बिना एकल कोर की मोड़ त्रिज्या 20D से अधिक नहीं होनी चाहिए, बख्तरबंद एकल कोर की मोड़ त्रिज्या 15D से अधिक नहीं होनी चाहिए, बख्तरबंद तीन कोर की मोड़ त्रिज्या 12D से अधिक नहीं होनी चाहिए
नोटः
1तालिका में केवल केबलों का एक भाग सूचीबद्ध है। अन्य विनिर्देशों के साथ केबल पूछ सकते हैं।
2केबलों को सिंगल मोड या मल्टी मोड के साथ आपूर्ति की जा सकती है।
3विशेष रूप से डिजाइन की गई केबल संरचना अनुरोध पर उपलब्ध है।
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान कर सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
सेवाएं
* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
