बख्तरबंद विद्युत केबल
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

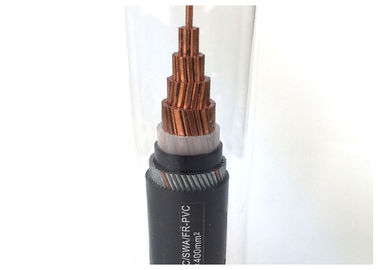

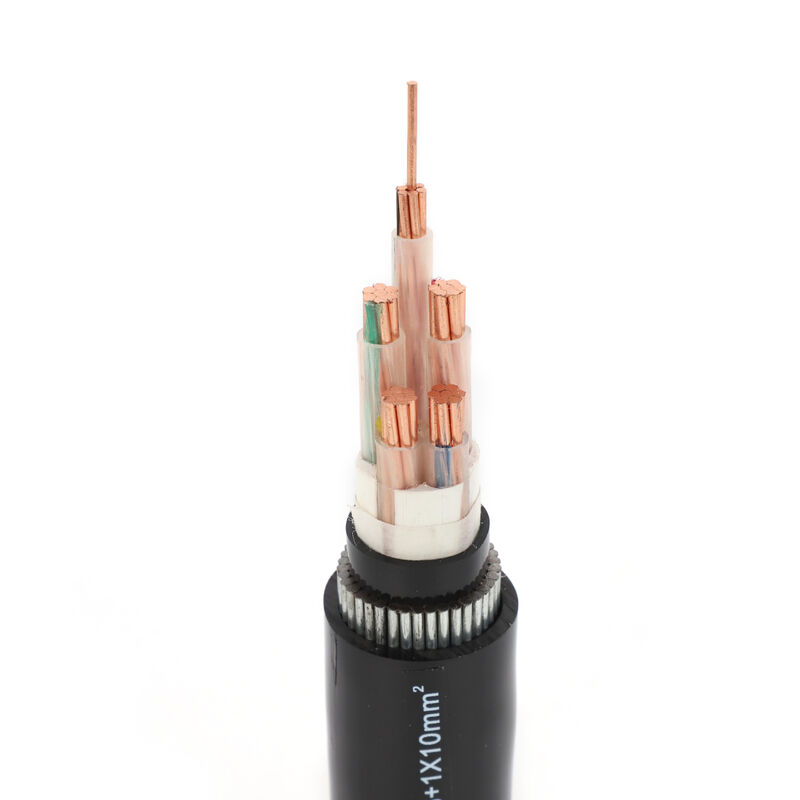

निर्माण
कंडक्टर: आईईसी 60228 के अनुसार ठोस या फंसे हुए कॉपर कंडक्टर, सीएल.1 या सीएल.2
इन्सुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीथीन) 90 OC पर रेट किया गया
आंतरिक आवरण: पीवीसी
कवच: स्टील टेप
शीथ: पीवीसी प्रकार ST2 से IEC 60502, काला
मानकों
IEC60502, BS6346, VDE, AS/NZS, UL, आदि या ग्राहक के अनुरोध के अनुसार।
1kv-10 kv xlpe बख्तरबंद पावर केबल मुख्य रूप से IEC 60502 मानक का अनुपालन करते हैं, इसे OEM आवश्यकताओं और अन्य मानकों, जैसे BS मानक, DIN मानक, ASTM मानक, आदि के अनुसार भी उत्पादित किया जा सकता है।
वोल्टेज ग्रेड 35kv तक है, क्रॉस-सेक्शन क्षेत्र 400 वर्ग मिमी (तांबा या एल्यूमीनियम कंडक्टर) तक हो सकता है। कंडक्टर का दीर्घकालिक परिचालन तापमान 90 डिग्री है। शॉर्ट सर्किट में कंडक्टर का उच्चतम तापमान 250 डिग्री से अधिक नहीं होना चाहिए।
बिछाने की स्थिति: विभिन्न ऊंचाई पर जमीन के नीचे बिछाने के लिए, बाहरी यांत्रिक बल और मध्यम खींचने वाले बल को सहन करने में सक्षम होना चाहिए।
-मानक/परीक्षण विशिष्टताएँ: IEC 60502-1।
स्थापना इस केबल को डक्ट, ट्रे या सीधे दफन में स्थापित किया जा सकता है। यह अनुशंसा की जाती है कि स्थानीय इलेक्ट्रिक कोड या किसी समकक्ष द्वारा बताए गए इंस्टॉलेशन निर्देशों का पालन किया जाए, ताकि व्यक्तियों की सुरक्षा और उत्पाद की अखंडता इंस्टॉलेशन में होने वाली अनियमितताओं से प्रभावित न हो।
मॉडल एवं विशिष्टता.
| प्रकार | विवरण | रेटेड वोल्टेज | नहीं। कोर का | नाममात्र अनुभाग (मिमी2) | अनुप्रयोग |
| वाईजेवी वाईजेएलवी | Cu या Al कंडक्टर, XLPE इंसुलेटेड। पीवीसी शीथेड इलेक्ट्रिक केबल | 0.6/1KV | 1,2,3,4 | 1.5 से 400 | घर के अंदर और बाहर बिछाने के लिए। LV XLPE इंसुलेटेड पावर केबल का उपयोग रेटेड वोल्टेज U(Um) ≤10KV पर ट्रांसमिशन और वितरण प्रणाली में किया जाता है। HV XLPE इंसुलेटेड पावर केबल 10KV-35KV के बीच पावर केबल ट्रांसमिशन को संदर्भित करता है, इसे अक्सर पावर ट्रांसमिशन की मुख्य सड़क पर लागू किया जाता है। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बल नहीं। |
| 3+1 | 3×4+1×2.5 से 3×400+1×185 | ||||
| 6/6kV | 1,3 | 25 से 500 | |||
| 8.7/10kV 8.7/15kV 12/20kV | 1 | 25 से 500 | |||
| 3 | 25 से 300 | ||||
| 21/35kv | 1 | 50 से 500 | |||
| YJV22 YJLV22 | Cu या Al कंडक्टर, XLPE इंसुलेटेड स्टील टेप बख्तरबंद पीवीसी शीटेड इलेक्ट्रिक केबल | 0.6/1KV | 3 | 1.5 से 400 | जमीन में गाड़ने के लिए उपयुक्त, बाहरी यांत्रिक बल लेकिन बड़े खींचने वाले बल को सहन करने में सक्षम। |
| 4 | 4 से 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 से 300 | |||
| 21/35kv | 3 | 50 से 240 |
तकनीक संपत्ति:
1, लंबे समय तक काम करने का तापमान 75℃ पर है, शॉर्ट सर्किट (5 सेकंड के भीतर) होता है, कोर का तापमान 160℃ से अधिक नहीं हो सकता है
2,परिवेश का तापमान -10℃ से कम नहीं होना चाहिए
3, बिछाने का तापमान 0℃ से कम नहीं होना चाहिए
4, बिना कवच वाले सिंगल कोर का मोड़ त्रिज्या 20D से अधिक नहीं होना चाहिए, कवच के साथ एकल कोर का मोड़ त्रिज्या 15D से अधिक नहीं होना चाहिए, कवच के साथ तीन कोर का मोड़ त्रिज्या 12D से अधिक नहीं होना चाहिए
टिप्पणी:
1. केबलों का केवल एक भाग तालिका में सूचीबद्ध है। अन्य विशिष्टताओं वाले केबलों के बारे में पूछताछ की जा सकती है।
2. केबलों को सिंगल मोड या मल्टी मोड की रेंज के साथ आपूर्ति की जा सकती है।
3. विशेष रूप से डिज़ाइन की गई केबल संरचना अनुरोध पर उपलब्ध है।
* केबल बिछाने का तापमान 0 डिग्री से कम नहीं होना चाहिए, जब परिवेश का तापमान 0 डिग्री से कम हो, तो केबल को कुछ तरीकों से 0 डिग्री या उससे अधिक तक गर्म किया जाना चाहिए। इस श्रृंखला में शामिल हैं:
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड और शीथेड पावर केबल
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, पीई शीटेड पावर केबल
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, स्टील टेप आर्मरिंग पीवीसी शीथेड पावर केबल।
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, स्टील टेप आर्मरिंग, पीई शीथेड पावर केबल
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, स्टील वायर आर्मरिंग, पीवीसी शीथेड पावरकेबल्स
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, स्टील वायर आर्मरिंग, पीई शीटेड पावर केबल
हम प्रति खरीद ऑर्डर के अनुसार सबसे सख्त डिलीवरी शेड्यूल को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत में वृद्धि में योगदान कर सकती है।
केबल की आपूर्ति लकड़ी की रीलों, नालीदार बक्सों और कॉइल्स में की जाती है। केबल सिरों को नमी से बचाने के लिए केबल सिरों को बीओपीपी स्वयं चिपकने वाली टेप और गैर-हीड्रोस्कोपिक सीलिंग कैप से सील किया जाता है। ग्राहक की आवश्यकता के अनुसार आवश्यक अंकन को ड्रम के बाहरी हिस्से पर मौसम-रोधी सामग्री के साथ मुद्रित किया जाएगा।
