बख्तरबंद विद्युत केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |
आवेदन पत्र:
मीडियम वोल्टेज XLPE इंसुलेटेड आर्मर्ड पावर केबल का उपयोग 3.6kv~35kV के पावर ट्रांसमिशन और वितरण सिस्टम में बिजली संचारित और वितरित करने के लिए किया जाता है। यह आम तौर पर बिजली, निर्माण, खानों, धातुकर्म, पेट्रोकेमिकल उद्योग और संचार सहित क्षेत्रों में तेल में डूबे हुए पेपर इंसुलेटेड पावर केबल के पूर्ण प्रतिस्थापन के लिए लागू किया जाता है।

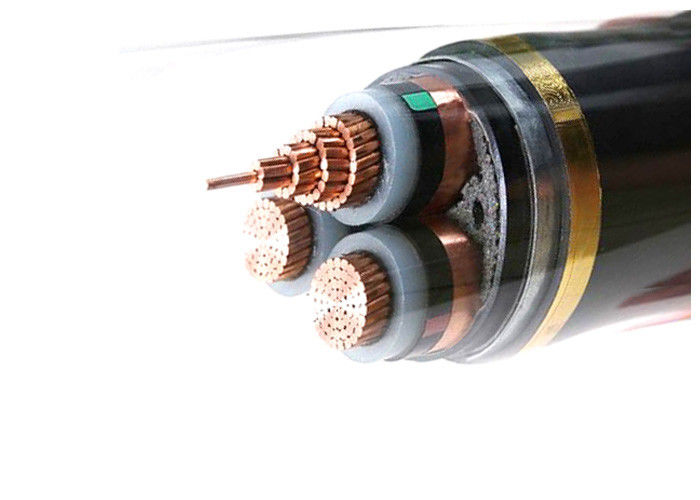

निर्माण
1 ..... फंसे हुए नंगे तांबे
2....अर्धचालक पदार्थ की भीतरी परत
3 ..... क्रॉस-लिंक्ड पॉलीथीन का कोर इन्सुलेशन
4......अर्धचालक पदार्थ की बाहरी परत
5...अर्धचालक टेप
6...तांबे के तारों की स्क्रीन
7... फिलर्स स्ट्रिप, सूत, या कागज
8... गैर बुना हुआरैपिंग टेप या फ्लेम रिटार्डेंट
9 ..... बाहर निकाला हुआपीवीसी आंतरिक आवरण
10 .... स्टेनलेस स्टील वायर बख्तरबंद
11 .... समग्र आवरण: पॉलीविनाइलक्लोराइड (पीवीसी) या एफआर-पीवीसी, पीई, एलएसओएच
| 3.6/6(7.2)केवी, 3.8/6.6(7.2)केवी, 6/10(12)केवी,6.35/11(12)केवी, 8.7/10(15)केवी,8.7/15(17.5)केवी, 12/20(22)केवी,12.7/22(24)केवी, 12.7/22(24)केवी,18/30(36)केवी, 19/33(36)केवी एक्सएलपीई इंसुलेटेड पावर केबल |
कंडक्टर | इन्सुलेशन | कवच | बाहरी आवरण | |||||
| अल्युमीनियम | ताँबा | एक्स एल पी ई | दप | अनुसूचित जनजाति | डीएसटी | ऐडवर्ड्स | पीवीसी | पीई | |
| सीयू/एक्सएलपीई/पीवीसी | पी | पी | --- | --- | --- | --- | पी | ||
| सीयू/एक्सएलपीई/पीई | पी | पी | --- | --- | --- | --- | पी | ||
| अल/एक्सएलपीई/पीवीसी | पी | पी | --- | --- | --- | --- | पी | ||
| अल/एक्सएलपीई/पीई | पी | पी | --- | --- | --- | --- | पी | ||
| सीयू/एक्सएलपीई/एसटीए/पीवीसी | पी | पी | --- | पी | --- | --- | पी | ||
| सीयू/एक्सएलपीई/एसटीए/पीई | पी | पी | --- | पी | --- | --- | पी | ||
| एएल/एक्सएलपीई/एसटीए/पीवीसी | पी | पी | --- | पी | --- | --- | पी | ||
| अल/एक्सएलपीई/एसटीए/पीई | पी | पी | --- | पी | --- | --- | पी | ||
| सीयू/एक्सएलपीई/डीएसटीए/पीवीसी | पी | पी | --- | --- | पी | --- | पी | ||
| सीयू/एक्सएलपीई/डीएसटीए/पीई | पी | पी | --- | --- | पी | --- | पी | ||
| एएल/एक्सएलपीई/डीएसटीए/पीवीसी | पी | पी | --- | --- | पी | --- | पी | ||
| एएल/एक्सएलपीई/डीएसटीए/पीई | पी | पी | --- | --- | पी | --- | पी | ||
| सीयू/एक्सएलपीई/एसडब्ल्यूए/पीवीसी | पी | पी | पी | --- | --- | --- | पी | ||
| Cu/ XLPE /SWA/PE | पी | पी | पी | --- | --- | --- | पी | ||
| अल/पीवीसी/एसडब्ल्यूए/पीवीसी | पी | पी | पी | --- | --- | --- | पी | ||
| अल/पीवीसी/एसडब्ल्यूए/पीई | पी | पी | पी | --- | --- | --- | पी | ||
| सीयू/पीवीसी/एडब्ल्यूए/पीवीसी | पी | पी | --- | --- | --- | पी | पी | ||
| Cu/PVC/AWA/PE | पी | पी | --- | --- | --- | पी | पी | ||
| अल/पीवीसी/आवा/पीवीसी | पी | पी | --- | --- | --- | पी | पी | ||
| अल/पीवीसी/आवा/पीई | पी | पी | --- | --- | --- | पी | पी | ||
| कवच सामग्री: SW=स्टील तार, ST=स्टील टेप, DST=डबल स्टील टेप, AW=एल्यूमीनियम तार | |||||||||
| एमवी(11केवी 15केवी 33केवी) पावर केबल | ||
| मॉडल और विवरण यूओ/यू(उम)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)केवी | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी2) |
| एक्सएलपीई इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| Cu कोर | ||
| YJV, N2XSY;PVC शीथेड पावर केबल | ||
| YJV22; स्टील टेप बख्तरबंद, पीवीसी शीटहेड पावर केबल | ||
| YJV32,YJV42;स्टील वायर बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी शीटेड पावर केबल | ||
| YJLV22; स्टील टेप बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| YJLV32,YJLV42;स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
मानकों
अंतर्राष्ट्रीय: आईईसी 60502-2, आईईसी 60228
चीन: जीबी/टी 12706.2-2008
अन्य मानक जैसेअनुरोध पर बीएस, डीआईएन और आईसीईए
तकनीकी डाटा:
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -20°C से +90°C तक | |
| तय | -20°C से +90°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
*) पैकिंग: कट = ड्रम या रील पर अलग-अलग लंबाई में केबल, आवश्यक लंबाई पर संभव कटिंग
प्रमाणपत्र
आईएसओ,सीई, केमा,आईईसी,RoHS, सीसीसी,पी3सीऔर अन्य के अनुरोध पर
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा अच्छी तरह से पैक और संरक्षित हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है। अच्छी तरह से पैक किए गए केबल ड्रमों को सी पोर्ट पर भेजे जाने के बाद, उन्हें 20 एफटी कंटेनर या 40 एफटी कंटेनर में लोड किया जाता है। यह सुनिश्चित करने के लिए कि समुद्री माल ढुलाई के दौरान कोई हलचल न हो, सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा मजबूती से बांधा गया है। कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है।
सेवाएं
* हम चीन में बिजली के तार और पावर केबल के सबसे बड़े निर्माताओं में से एक हैं और हमारे पास 20 से अधिक वर्षों का उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं। केबल का आकार और सामग्री अनुकूलित है। आपके अपने लोगो और स्वयं के डिज़ाइन का स्वागत है। हम आपकी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया अधिक उत्पादों की जानकारी के लिए हमें पूछताछ भेजें और हम आपको 12 घंटों में प्रतिक्रिया देंगे।
