| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

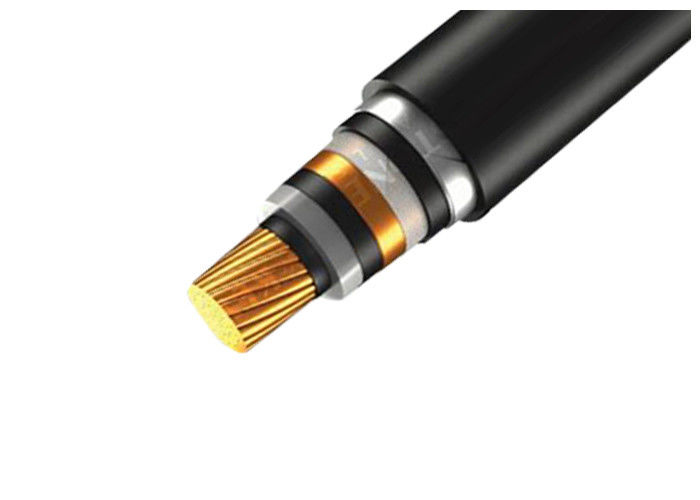

निर्माण
कंडक्टर: एनील्ड कॉपर सर्कुलर कॉम्पैक्ट – क्लास 2
इन्सुलेशन: एलवी-एक्सएलपीई
चरण रंग: नंबरिंग
आर्मरिंग: एडब्ल्यूए – एसडब्ल्यूए – डीस्टा – जीडीस्टा
विनिर्देश: एसएएनएस 1339
वोल्टेज रेंज: 3.8/6.6kV – 6.35/11kV – 12.7/22kV – 19/33kV
प्रकार: बेल्टेड या स्क्रीनड
अनुप्रयोग: भूमिगत वितरण, मुख्य वितरण प्रणाली, सब-स्टेशन और खनन के लिए उपयोग किया जाता है। नालीदार एल्यूमीनियम या स्टील टेप के साथ निर्मित किया जा सकता है
मानक
आईईसी60502, बीएस6346, वीडीई, एएस/एनजेडएस, यूएल, आदि या ग्राहक के अनुरोध के अनुसार।
1kv-10 kv xlpe आर्मर्ड पावर केबल मुख्य रूप से आईईसी 60502 मानक का अनुपालन करते हैं, ओईएम आवश्यकताओं और अन्य मानकों, जैसे बीएस मानक, डीआईएन मानक, एएसटीएम मानक, आदि के अनुसार भी उत्पादित किए जा सकते हैं।
वोल्टेज ग्रेड 35kv तक है, क्रॉस-सेक्शन क्षेत्र 400 वर्ग मिमी (तांबा या एल्यूमीनियम कंडक्टर) तक हो सकता है। कंडक्टर लंबे समय तक ऑपरेटिंग तापमान 90 डिग्री है। शॉर्ट सर्किट में, कंडक्टर का उच्चतम तापमान 250 डिग्री से अधिक नहीं होना चाहिए।
बिछाने की स्थिति: बड़ी ऊंचाई के अंतर के साथ जमीन के नीचे बिछाने के लिए, बाहरी यांत्रिक बल और मध्यम खींचने वाले बल को सहन करने में सक्षम।
-मानक / परीक्षण विनिर्देश: आईईसी 60502-1।
स्थापना इस केबल को डक्ट, ट्रे या सीधे दफन में स्थापित किया जा सकता है। यह अनुशंसा की जाती है कि स्थानीय विद्युत कोड, या किसी भी समकक्ष द्वारा इंगित स्थापना निर्देशों का पालन किया जाए, ताकि व्यक्तियों की सुरक्षा और उत्पाद की अखंडता स्थापना में अक्षमताओं से प्रभावित न हो।
मॉडल और विनिर्देश
के लिए वोल्टेज रेटिंग मध्यम वोल्टेज एक्सएलपीई पावर केबल सं. x नाममात्र क्रॉस सेक्शन
कंडक्टर सं. x मिमी2 का1 कोर3 कोर
3.6/6(7.2)kV
3.6/6.6(7.2) केवी, 6/10(12)kV
8.7/10(12)kV, 8.7/15(17.5)kV
12/20(24)kV
18/30(36)kV
21/35(40.5)kV
26/35(40.5)kV1x 25 मिमी23x 25 मिमी21x35 मिमी23x 35 मिमी21x50 मिमी23x 50 मिमी21x70 मिमी23x 70 मिमी21x95 मिमी23x 95 मिमी21x120 मिमी23x 120 मिमी21x150 मिमी23x 150 मिमी21x185 मिमी23x 185 मिमी21x240 मिमी23x 240 मिमी21x300 मिमी23x 300 मिमी21x400 मिमी23x 400 मिमी21x500 मिमी23x 500 मिमी21x630 मिमी2
| प्रकार | विवरण | रेटेड वोल्टेज | कोर की संख्या | नाममात्र अनुभाग (मिमी2) | अनुप्रयोग |
| वाईजेवी वाईजेएलवी | सीयू या एएल कंडक्टर, एक्सएलपीई इंसुलेटेड। पीवीसी शीथेड इलेक्ट्रिक केबल | 0.6/1KV | 1,2,3,4 | 1.5 से 400 | घर के अंदर और बाहर बिछाने के लिए। एलवी एक्सएलपीई इंसुलेटेड पावर केबल ट्रांसमिशन और वितरण प्रणाली में रेटेड वोल्टेज यू (यूएम) ≤10KV पर उपयोग किया जाता है। एचवी एक्सएलपीई इंसुलेटेड पावर केबल 10KV-35KV के बीच पावर केबल ट्रांसमिशन को संदर्भित करता है, इसे अक्सर पावर ट्रांसमिशन की मुख्य सड़क पर लागू किया जाता है। स्थापना के दौरान कुछ कर्षण को सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बल नहीं। |
| 3+1 | 3×4+1×2.5 से 3×400+1×185 | ||||
| 6/6kV | 1,3 | 25 से 500 | |||
| 8.7/10kV 8.7/15kV 12/20kV | 1 | 25 से 500 | |||
| 3 | 25 से 300 | ||||
| 21/35kv | 1 | 50 से 500 | |||
| वाईजेवी22 वाईजेएलवी22 | सीयू या एएल कंडक्टर, एक्सएलपीई इंसुलेटेड स्टील टेप आर्मर्ड पीवीसी शीथेड इलेक्ट्रिक केबल | 0.6/1KV | 3 | 1.5 से 400 | जमीन में दफनाने के लिए उपयुक्त, बाहरी यांत्रिक बलों को सहन करने में सक्षम लेकिन बड़े खींचने वाले बल। |
| 4 | 4 से 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 से 300 | |||
| 21/35kv | 3 | 50 से 240 |
तकनीकी गुण:
1, लंबे समय तक काम करने का तापमान 75°C पर होता है, शॉर्ट सर्किट (5 सेकंड के भीतर) का सामना करता है, कोर का तापमान 160°C से अधिक नहीं हो सकता है
2, परिवेश का तापमान -10°C से कम नहीं होना चाहिए
3, बिछाने का तापमान 0°C से कम नहीं होना चाहिए
4, बिना आर्मर वाले सिंगल कोर का बेंड रेडियस 20D से अधिक नहीं होना चाहिए, आर्मर वाले सिंगल कोर का बेंड रेडियस 15D से अधिक नहीं होना चाहिए, आर्मर वाले तीन कोर का बेंड रेडियस 12D से अधिक नहीं होना चाहिए
नोट:
1. तालिका में केवल केबलों का एक हिस्सा सूचीबद्ध है। अन्य विनिर्देशों वाले केबलों के बारे में पूछताछ की जा सकती है।
2. केबल सिंगल मोड या मल्टी मोड की एक श्रृंखला के साथ आपूर्ति की जा सकती है।
3. विशेष रूप से डिजाइन की गई केबल संरचना अनुरोध पर उपलब्ध है।
* केबलों का बिछाने का तापमान 0 डिग्री से कम नहीं होना चाहिए, जब परिवेश का तापमान 0 डिग्री से नीचे हो, तो केबलों को कुछ तरीकों से 0 डिग्री या उससे अधिक तक गर्म किया जाना चाहिए। इस श्रृंखला में शामिल हैं:
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड और शीथेड पावर केबल
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, पीई शीथेड पावर केबल
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, स्टील टेप आर्मरिंग पीवीसी शीथेड पावर केबल।
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, स्टील टेप आर्मरिंग, पीई शीथेड पावर केबल
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, स्टील वायर आर्मरिंग, पीवीसी शीथेड पावरकेबल
* कॉपर (एल्यूमीनियम) कोर, पीवीसी इंसुलेटेड, स्टील वायर आर्मरिंग, पीई शीथेड पावर केबल
हम प्रति खरीद आदेश के अनुसार सबसे सख्त डिलीवरी शेड्यूल को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में किसी भी देरी से समग्र परियोजना में देरी और लागत में वृद्धि हो सकती है।
केबल लकड़ी के रीलों, नालीदार बक्से और कॉइल में आपूर्ति की जाती है। केबल के सिरों को नमी से बचाने के लिए बीओपीपी सेल्फ एडहेसिव टेप और नॉन-हाइग्रोस्कोपिक सीलिंग कैप से सील किया जाता है। आवश्यक अंकन को ड्रम के बाहर मौसम-प्रूफ सामग्री के साथ ग्राहक की आवश्यकता के अनुसार मुद्रित किया जाएगा।
