| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ISO,CE,IEC,TUV,KEMA |

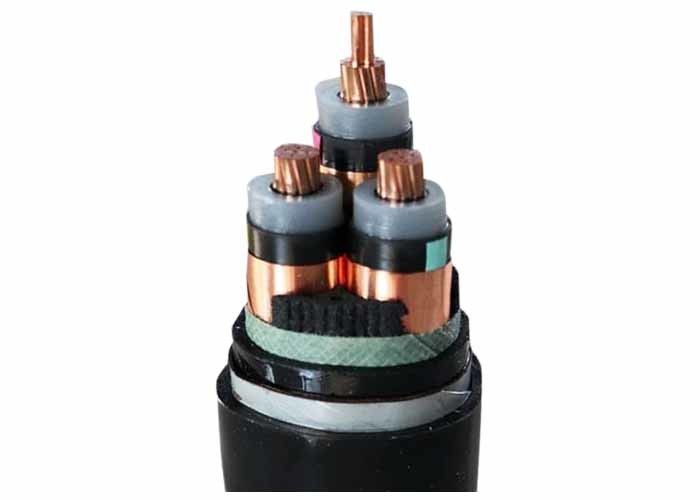

डबल स्टील टेप बख्तरबंद उच्च वोल्टेज 3 चरण विद्युत केबल UG 3x300 SQ.MM
एमवी ((६ से ३५ केवी) पावर केबल विवरण
YJ: XLPE इन्सुलेशन
V: पीवीसी शीट
32:स्टील वायर बख्तरबंद 3 कोर
22स्टील टेप बख्तरबंद √3 कोर
72: एल्यूमीनियम तार बख्तरबंद 1 कोर
62: स्टेनलेस स्टील टेप बख्तरबंद 1 कोर
ZR: लौ प्रतिरोधी
| एमवी ((11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण Uo/U(Um) =3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | कोर का संख्या | कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल ((mm2) |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| क्यु कोर | ||
| YJV, N2XSY;पीवीसी से ढकी बिजली केबल | ||
| YJV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJV32,YJV42;इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी से घिरा पावर केबल | ||
| YJLV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJLV32, YJLV42; स्टील के तार बख्तरबंद, पीवीसी से घिरा बिजली केबल | ||
निर्माण
1..... नंगे तांबे के तार
2..... अर्धचालक सामग्री की आंतरिक परत
3..... क्रॉस-लिंक्ड पॉलीएथिलीन का कोर इन्सुलेशन
4..... अर्धचालक सामग्री की बाहरी परत
5..... अर्धचालक टेप
6..... तांबे के तारों की स्क्रीन
7..... भरने के लिए पट्टी, यार्न या कागज
8..... गैर बुना हुआपैकेजिंग टेप या लौ retardant
9..... बाहर निकाला गयापीवीसी आंतरिक आवरण
10.... स्टेनलेस स्टील टेप बख्तरबंद
11.... कुल मिलाकर शीटः पॉलीविनाइलक्लोराइड (PVC) या FR-PVC, PE, LSOH
आवेदन
ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, विद्युत ऊर्जा संयंत्रों और औद्योगिक संयंत्रों में इस्तेमाल किया जाता है।केबल नहरों में, पानी में, ऐसी परिस्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं हैं।
मानक
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटाः
| परीक्षण वोल्टेज | 6 / 10 kV | [kV] | 21 / 5 मिनट. |
| 12 / 20 केवी | [kV] | 42 / 5 मिनट. | |
| 18 / 30 केवी | [kV] | 63 / 5 मिनट। | |
| तापमान सीमा | गति में | -20°C से +90°C तक | |
| स्थिर | -20°C से +90°C तक | ||
| परिचालन तापमान | शॉर्ट सर्किट | °C | 250 |
| शॉर्ट सर्किट समय | अधिकतम. | [सेक] | 5 |
| झुकने की त्रिज्या | मिन. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
*) पैकेजिंग: CUT = ड्रम या रील पर विभिन्न लंबाई के केबल, आवश्यक लंबाई पर कटौती की संभावना
प्रमाणपत्र
आईएसओ,CE, KEMAआईईसी,RoHS, CCC, P3C और अधिक अन्य अनुरोध पर
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और इस्पात ड्रम द्वारा संरक्षित होते हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।अच्छी तरह से पैक केबल ड्रम के बाद समुद्र बंदरगाह के लिए भेजा, वे 20 FT कंटेनर या 40 FT कंटेनर में लोड किए जाते हैं। सभी केबल ड्रम को सुरक्षित बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि समुद्री माल के दौरान कोई आंदोलन न हो।कंटेनर का आकार कुल भारित माल के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है.
सेवाएं
* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
