रेटेड वोल्टेज: 0.6 / 1KV
रेंज नाममात्र का क्रॉस सेक्शन: 1 कोर: 1.5 मिमी 2 ~ 300 मिमी 2 मल्टी कोर: 0.75 मिमी 2 ~ 35 मिमी 2
आवेदन:
इन तारों को आग अलार्म सहित आवश्यक सेवाओं के निर्माण के लिए बिजली की आपूर्ति करने के लिए स्थापित किया जाता है,
छिड़काव नियंत्रण प्रणाली, आपातकालीन और निकासी प्रकाश और धुआं नियंत्रण प्रणाली,
जैसे ऊंची इमारतें और अपार्टमेंट, एयरपोर्ट, शॉपिंग सेंटर, सिनेमा और सड़क और रेल सुरंग
मानक
अंतर्राष्ट्रीय: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
चीन: GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
रेटेड वोल्टेज: 0.6-केवी
मैक्स । कंडक्टर अस्थायी । : सामान्य ( 9 0 डिग्री सेल्सियस ), शॉर्ट सर्किट 5 एस से अधिक नहीं ( कंडक्टर का उच्चतम तापमान 25 0 डिग्री सेल्सियस से अधिक नहीं होगा )
मिन । एक mbient टी साम्राज्य । : यदि परिवेश का तापमान 0 ° C से नीचे है तो केबल को पहले से गर्म किया जाएगा
मिन। झुकने त्रिज्या: सिंगल कोर केबल 20 ( डी + डी): 5%
मल्टी-कोर केबल 15 ( डी + डी) ( 5%

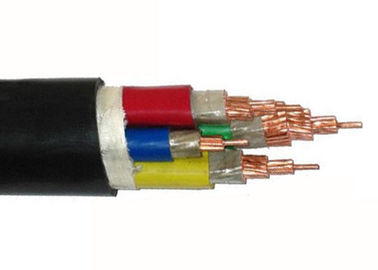

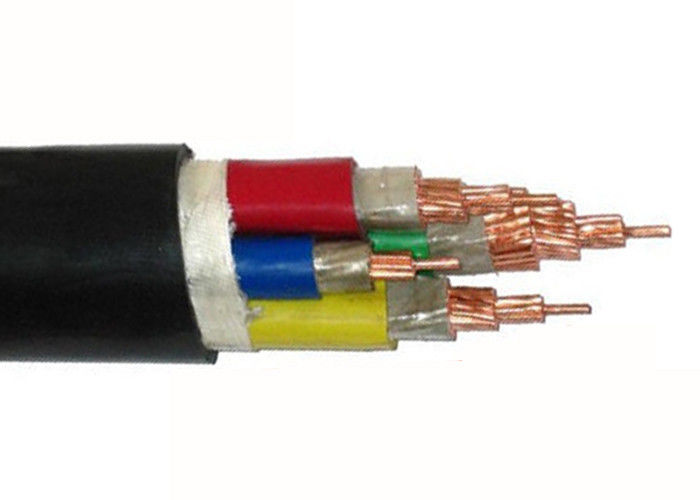

कंस्ट्रक्शन
कंडक्टर: क्लास 1/2 प्लेन ने माइका टेप घाव के साथ ठोस या फंसे तांबे के तारों की घोषणा की
इन्सुलेशन: XLPE या LSZH यौगिक
म्यान: LSZH यौगिक
कोर रंग: लाल, काला, नीला, सक्रिय कोर के लिए सफेद, पृथ्वी कोर के लिए हरा / पीला, नारंगी या लाल या म्यान के लिए काला
मैक्स। ऑपरेटिंग तापमान: 100 मीटर प्रति रोल या लकड़ी के ड्रम या आवश्यकता के अनुसार
उत्पादन क्षमता: 20 किलोमीटर / दिन
Moq: छोटे आकार के लिए 5000 मीटर, बड़े आकार के लिए 1000 मीटर
प्रमाण पत्र
CE, RoHS, CCC, KEMA और अन्य अनुरोध पर
Nom। कंडक्टर का क्रॉस-सेक्शन | इन्सुलेशन की मोटाई | म्यान | लगभग। | लगभग | मैक्स। कंडक्टर का डीसी प्रतिरोध (20 डिग्री सेल्सियस) | परीक्षण वोल्टेज | वर्तमान मूल्यांकन | |
मिमी 2 | मिमी | मोटाई | आयुध डिपो | वजन | Ω / किमी | एसी | ||
मिमी | मिमी | किलो / किमी | केवी / 5min | हवा में (ए) | मिट्टी में (ए) | |||
1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
4 × 2.5 + 1 × 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
4 × 4 + 1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
4 × 6 + 1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11,860 | 0.0754 | 440 | 450 |
