| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | CE/KEMA/ISO/PCCC |

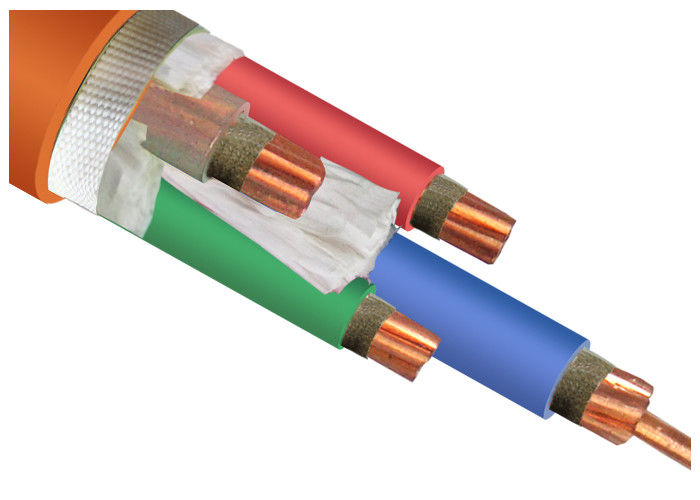

पीओ/एफआर-पीवीसी जैकेट एफआरएलएस अग्नि प्रतिरोधी केबल 0.6 केवी 1 केवी बिजली वितरण लाइनों के लिए
आवेदन
इस प्रकार की अग्नि प्रतिरोधी और लौ प्रतिरोधी केबल बिजली वितरण लाइनों के लिए उपयुक्त है जिसमें लौ प्रतिरोधी या अग्नि प्रतिरोधी स्थिर प्रतिष्ठानों की आवश्यकता होती है।
| संदर्भ मानक: | IEC502-1983, IEC331-1970, आदि |
| नामित वोल्टेजः | 600/1000V (0.6/1kV) |
| मूल संख्या: | एकल कोर, दो कोर, तीन कोर, चार कोर, पांच कोर (1C, 2C, 3C, 4C, 5C) |
| उपलब्ध आयाम: | 1.5mm2, 2.5mm2, 4mm2, 6mm2, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2, 500mm2, 630mm2 |
| उपलब्ध कोडः | NH-VV, NH-YJV, NH-VV22, NH-YJV22, NH-VV32, NH-YJV32 |
| आवेदनः | मिका फायर रेसिस्टेंट केबल का उपयोग उच्च वृद्धि इमारत, बिजली संयंत्र, बिजली संयंत्र, खदान, रासायनिक उद्योग, मेट्रो, आदि जैसे अग्नि प्रतिरोधी प्रदर्शन पर उच्च मांग वाले वातावरण में किया जाता है. यह अनुशंसा की जाती है कि स्थानीय विद्युत संहिता, या किसी समकक्ष में दिए गए स्थापना निर्देशों का पालन किया जाए,ताकि स्थापना के दौरान व्यक्तियों की सुरक्षा और उत्पाद की अखंडता प्रभावित न हो. |
| निर्माण: | मिका अग्नि प्रतिरोधी केबल |
| कंडक्टर: | तारित गोल तांबा कंडक्टर (Cu), तांबा तार एनील्ड। |
| इन्सुलेशनः | XLPE (क्रॉस-लिंक्ड पॉलीएथिलीन) या पीवीसी (पॉलीविनाइल क्लोराइड) |
| मूल पहचानः | 1 कोर: ब्राउन 2 कोर: ब्राउन, ब्लू 3 कोरः ब्राउन, ब्लैक, ग्रे 4 कोरः नीला, भूरा, काला, ग्रे 5 कोरः हरा/पीला, नीला, भूरा, काला, ग्रे वैकल्पिक कोर पहचानः काले संख्याओं के साथ सफेद कोर |
| भरनेवालाः | लपेटा हुआ बांधने वाला टेप के साथ पॉलीप्रोपाइलीन फिलामेंट |
| अलगावकर्ता: | बांधने वाला टेप |
| बिछौना | पीवीसी (पॉलीविनाइल क्लोराइड) या एलएसजेडएच। |
| बख्तरबंद: | एकल कोरः एल्यूमीनियम वायर बख्तरबंद (AWA) बहु-कोरः स्टील वायर बख्तरबंद (SWA) या स्टील टेप बख्तरबंद (STA) |
| शीथ: | पीवीसी (पॉलीविनाइल क्लोराइड), लौ retardant पीवीसी, पीई, LSOH, HFFR |
| रंगः | काला, ग्रे |
| तापमान रेटिंगः | 0°C से 90°C (XLPE), 0°C से 70°C (PVC) शॉर्ट सर्किट के दौरान (पांच सेकंड से कम समय तक) केबल कंडक्टर का अधिकतम तापमान 250°C (160°C पीवीसी के लिए) से अधिक नहीं होना चाहिए। केबल बिछाने के लिए परिवेश का तापमान 0°C से कम नहीं होना चाहिए। |
| न्यूनतम झुकने की त्रिज्या: | सिंगल कोर केबलः गैर बख्तरबंद केबल 20D, बख्तरबंद केबल 15D कोर केबलः गैर बख्तरबंद केबल 15D, बख्तरबंद केबल 12D. टिप्पणियाँः D का मतलब है केबल का व्यावहारिक बाहरी व्यास |
आवेदन की शर्तें
1. कंडक्टर का दीर्घकालिक अनुमेय संचालन तापमान 70 °C से अधिक नहीं होना चाहिएoसी.
2कंडक्टर का अधिकतम शॉर्ट सर्किट (अधिकतम 5 सेकंड) तापमान 160°C से अधिक नहीं होना चाहिए।
3बिजली केबल को बिछाने के समय स्तर में गिरावट से सीमित नहीं किया जाता है और परिवेश का तापमान 0°C से कम नहीं होना चाहिए।
यदि ऐसा है, तो केबल को प्रीहीट किया जाना चाहिए।
4पूर्ण रासायनिक स्थिरता, एसिड, क्षार, वसा और कार्बनिक सॉल्वैंट्स और लौ के प्रति प्रतिरोधी।
5हल्का वजन, उत्तम झुकने के गुण, स्थापना और रखरखाव आसानी से और सुविधाजनक।
