इसका उपयोग 35kV या उससे कम की पावर ट्रांसमिशन और वितरण प्रणाली में बिजली प्रसारित करने और वितरित करने के लिए किया जाता है। यह आम तौर पर बिजली, निर्माण, खनन, धातु विज्ञान सहित क्षेत्रों में लागू होता है,पेट्रोकेमिकल उद्योग और संचार में तेल में डुबोए गए कागज से अछूता बिजली केबल का पूर्ण प्रतिस्थापन और पीवीसी से अछूता बिजली केबल का आंशिक प्रतिस्थापन.

सुविधाओं का उपयोग करना:

1. नामित वोल्टेज: Uo/U: 26/35kV, 21/35kV, 12/20kV (24 kV), 8.7/10kV, 8.7/15kV, 6/6kV, 6/10kV।
2कोर की संख्या: एकल-कोर, तीन-कोर
3दीर्घकालिक कार्य के लिए कंडक्टर का अधिकतम अनुमत कार्य तापमान 90oC है। शॉर्ट सर्किट में (अधिकतम दीर्घकालिक 5 सेकंड से अधिक नहीं है) ।कंडक्टर के लिए उच्चतम तापमान 250 से अधिक नहीं है.
4डी.सी. कंडक्टर का प्रतिरोध GB/T3956-1997 के प्रावधानों के अनुरूप है।
5- वातावरण का तापमान 0 से कम नहीं होना चाहिए। अन्यथा इसे प्रीहीट किया जाना चाहिए।
6. केबल क्षैतिज गिरावट सीमा के बिना बिछाया जाता है. Min. तीन कोर केबल के झुकने त्रिज्या केबल के बाहरी व्यास के 12 गुना से कम नहीं होना चाहिए.
7कार्य आवृत्ति वोल्टेज परीक्षणः

3.6kV या उससे कम Uo के साथ केबल के लिएः 2.5Uo+2kV/5min बिना छिद्र के।
3.6kv~18kV के Uo के साथ केबल के लिएः 3.5Uo/5min बिना छिद्र के।
21kV और 26kV के Uo के साथ केबल के लिएः 2.5Uo/30min बिना छिद्र के।

8आंशिक डिस्चार्ज परीक्षणः डिस्चार्ज वॉल्यूम केबल के लिए 1.73 डिग्री सेल्सियस के तहत 10 प्रतिशत से अधिक नहीं होना चाहिए।

इस श्रृंखला में शामिल हैंः

तांबा (एल्यूमीनियम) कोर, एक्सएलपीई अछूता और घोंसले बिजली केबल।
तांबे (एल्यूमीनियम) का कोर, XLPE अछूता, पीई कवर बिजली केबल।
तांबा (एल्यूमीनियम) कोर, एक्सएलपीई अछूता, स्टील टेप बख्तरबंद पीवीसी कवर बिजली केबल।
तांबा (एल्यूमीनियम) कोर, एक्सएलपीई अछूता, स्टील टेप बख्तरबंद, पीई कवर बिजली केबल।
तांबा (एल्यूमीनियम) कोर, एक्सएलपीई अछूता, स्टील वायर बख्तरबंद, पीवीसी कवर पावर केबल।
तांबा (एल्यूमीनियम) कोर, एक्सएलपीई अछूता, स्टील के तार का कवच, पीई से घिरा बिजली केबल

तकनीकी डेटा

नामित वोल्टेजः 0.6/1kV, 1.8/3kV, 6/10kV, 8.7/10kV, 8.7/15kV, 12/20kV, 18/30kV, 21/35kV, 26/35kV

अधिकतम कंडक्टर तापमानः सामान्य से नीचे (90°C), आपातकाल (130°C) या शार्ट सर्किट 5 से अधिक नहीं (250°C) शर्तें।

न्यूनतम परिवेश तापमान0°C, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है

न्यूनतम झुकने की त्रिज्याः एकल कोर गैर बख्तरबंद केबलों के लिए 20x केबल ओडी

एकल-कोर बख्तरबंद केबलों के लिए 15 x केबल O.D.

बहु-कोर गैर बख्तरबंद केबलों के लिए 15 x केबल ओ.डी.

बहु-कोर बख्तरबंद केबलों के लिए 12 x केबल O.D.

स्थापना

यह केबल नलिका, ट्रे या प्रत्यक्ष दफन में स्थापित किया जा सकता है। यह अनुशंसा की जाती है कि स्थानीय इलेक्ट्रिक कोड, या किसी समकक्ष में संकेत दिया स्थापना निर्देशों का पालन किया जाए,ताकि लोगों की सुरक्षा और उत्पाद की अखंडता को संयंत्र में प्रभावों से प्रभावित नहीं किया जाएगा.

1. उत्पाद मुख्य रूप से आईईसी 60502 मानक के अनुरूप हैं, OEM आवश्यकताओं और अन्य मानकों के अनुसार भी उत्पादित किए जा सकते हैं, जैसे बीएस मानक, डीआईएन मानक, एएसटीएम मानक, आदि।

वोल्टेज ग्रेड 35kv तक है, क्रॉस-सेक्शन क्षेत्र 400 वर्ग मिमी तक हो सकता है (कापर या एल्यूमीनियम कंडक्टर) कंडक्टर लंबे समय तक ऑपरेटिंग तापमान 90 डिग्री है। शॉर्ट सर्किट में,कंडक्टर उच्चतम तापमान 250 डिग्री से अधिक नहीं होना चाहिए.

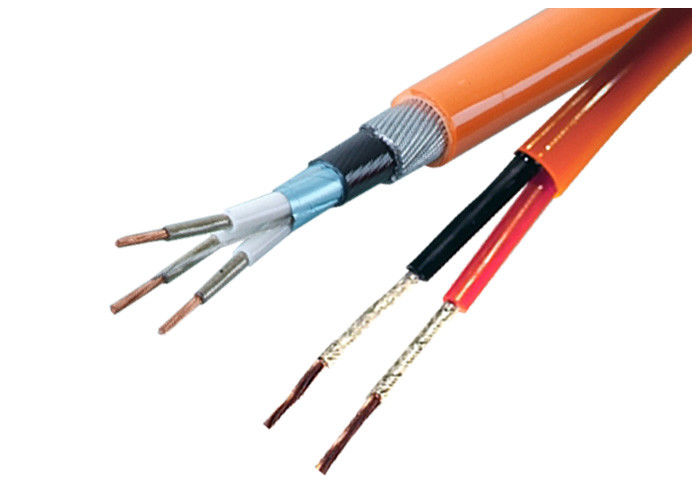

2संक्षिप्त निर्माण:

एकल-कोर या बहु-कोर

तांबा या एल्यूमीनियम कंडक्टर

एक्सएलपीई इन्सुलेशन

तांबा टेप या तांबा तार स्क्रीन

जस्ती स्टील के तार बख्तरबंद

पीवीसी या पीई शीट

...
