आग प्रतिरोधी केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | CE/KEMA/ISO/PCCC |

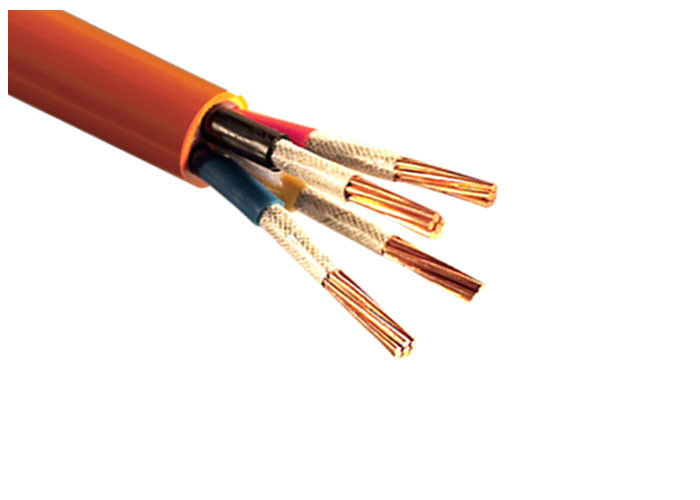

4 कोर मिका टेप स्क्रीन LV 0.6/1kV उच्च तापमान के लिए प्रयुक्त एफआरसी पावर
आवेदन
पीवीसी अछूता पावर केबल की तुलना में,xlpe पावर केबल में न केवल उत्कृष्ट बिजली की विशेषताएं हैं, तंत्र, गर्मी और उम्र बढ़ने प्रतिरोधी, पर्यावरण तनाव प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी, लेकिन यह भी सरल संरचना, हल्के वजन, बिछाने की बूंद द्वारा कोई प्रतिबंध नहीं,और लंबे समय तक काम करने के लिए उच्च तापमान अनुदान.
मानक
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः0.6-केवी
अधिकतम.कंडक्टर टेम्प.: सामान्य (90°C), सर्ट सर्किट 5 से अधिक नहीं (कंडक्टर का उच्चतम तापमान 25 से अधिक नहीं होना चाहिए0°C )
मिन. एबिबेंटटीइम्प.:केबल को प्रीहीट किया जाना चाहिए यदि परिवेश का तापमान 0 से नीचे हो°C
मिनट.झुकने की त्रिज्या:एकल कोर केबल 20(d+D)±5%
मल्टी-कोर केबल 15(d+D)±5%
नामित वोल्टेजः 0.6/1KV
रेंज नाममात्र क्रॉस सेक्शनः1 कोरः 1.5 मिमी2 ~ 300 मिमी2 मल्टी कोरः 0.75 मिमी2 ~ 35 मिमी2
आवेदनः
इन केबलों को अग्नि अलार्म सहित भवन की आवश्यक सेवाओं को बिजली की आपूर्ति करने के लिए स्थापित किया जाता है,
छिड़काव नियंत्रण प्रणाली, आपातकालीन और निकासी प्रकाश व्यवस्था और धुआं नियंत्रण प्रणाली,
जैसे कि ऊंची इमारतें और अपार्टमेंट, हवाई अड्डे, शॉपिंग सेंटर, सिनेमाघर और सड़क और रेल सुरंगें
निर्माण
कंडक्टर: वर्ग 1/2 मिश्र धातु के तार, ठोस या स्ट्रैप किए हुए, मिक्का टेप के साथ
इन्सुलेशनःXLPE या LSZH यौगिक
शीथ:LSZH यौगिक
कोर रंगःसक्रिय कोर के लिए लाल, काला, नीला, सफेद, पृथ्वी कोर के लिए हरा/पीला, शीट के लिए नारंगी या लाल या काला
अधिकतम ऑपरेटिंग तापमानः100 मीटर प्रति रोल या लकड़ी के ड्रम या आवश्यकता के अनुसार
उत्पादन क्षमता:20 किलोमीटर/दिन
MOQ:छोटे आकार के लिए 5000 मीटर, बड़े आकार के लिए 1000 मीटर
प्रमाणपत्र
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
| कंडक्टर का क्रॉस सेक्शन | इन्सुलेशन मोटाई | शीट | लगभग. | अनुमानित | कंडक्टर का अधिकतम डीसी प्रतिरोध (20°C) | परीक्षण वोल्टेज | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मोटाई | ओवरडोज | वजन | Ω/किमी | ए. सी. | ||
| मिमी | मिमी | किलोग्राम/किमी | kV/5min | हवा में | मिट्टी में ((A) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| चार गुना दो।5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 गुना 2.5 + 1 गुना 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
परिचालन विशेषताएं
1पीवीसी अछूता केबल का अधिकतम दीर्घकालिक संचालन तापमान 70°C,XLPE 90°C है।
2केबल का स्थापना तापमान 0°C से कम नहीं होना चाहिए;
3अधिकतम सर्ट सर्किट तापमानःपीवीसी 160°C से अधिक नहीं,एक्सएलपीई 250°C से अधिक नहीं,5 सेकंड से अधिक नहीं;
4. केबल के झुकाव त्रिज्या की अनुमतिः कम से कम 10 डी बार (D: केबल के बाहरी व्यास)
5पूर्ण रासायनिक स्थिरता, अम्ल, क्षार, वसा और कार्बनिक सॉल्वैंट्स के प्रति प्रतिरोधी, और लौ retardant।
