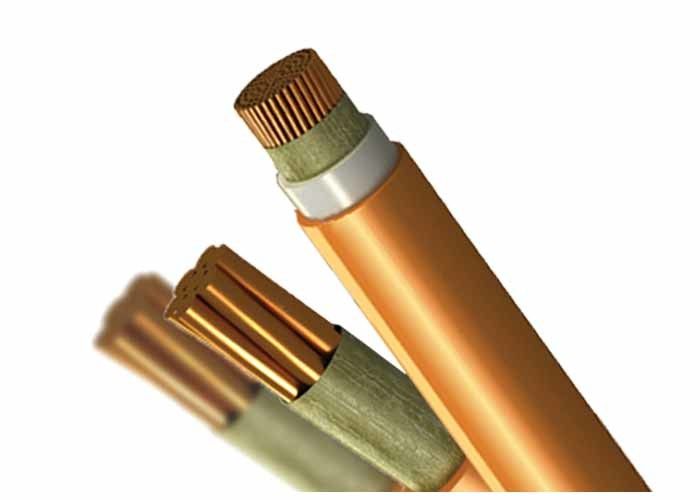

High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃

High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃

उत्पत्ति के प्लेस चीन
ब्रांड नाम QINGDAO YICABLE CABLE
प्रमाणन ROHS CE KEMA
उत्पाद विवरण
कार्य तापमान:
90 ℃
प्रकार:
निचला वोल्टेज 1000V
इन्सुलेशन रंग:
नारंगी या काला
समारोह:
आग प्रतिरोधी
नमूना:
मुक्त
आवेदन:
घर के अंदर, सुरंग में, केबल खाई में, भूमिगत
प्रमुखता देना:

fire resistant wire

,

fire proof electrical cable

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
500 एम
मूल्य
0.38-25.6USD/M
पैकेजिंग विवरण
लकड़ी का ढोल या केस
प्रसव के समय
नियमानुसार
भुगतान शर्तें
एल/सी,टी/टी
आपूर्ति की क्षमता
200KM/माह
उत्पाद वर्णन

उच्च तापमान आग retardant केबल गर्मी प्रतिरोधी तार 1000V 90 °C

.



विनिर्देश

कंडक्टर : साधारण एनील्ड, स्ट्रैन्ड सर्कुलर गैर-संकुचित या सर्कुलर संकुचित या आकार का तांबा
अग्नि बाधा : मीका टेप
इन्सुलेशन : XLPE (FR-200 के लिए) या LSOH (FR-300 के लिए)
शीट :

एलएसओएच







अग्नि प्रतिरोधी पावर केबल, अग्नि रेटेड पावर केबल के लिए आवेदन

  • यह केबल विशेष रूप से उन क्षेत्रों के लिए डिज़ाइन किया गया है जहां बिजली की आपूर्ति बनाए रखने के लिए विद्युत सर्किट की अखंडता महत्वपूर्ण है। अनुप्रयोग उपयोग में पाया जा सकता हैः- आपातकालीन प्रकाश व्यवस्था,नियंत्रण और शक्ति सर्किट, अग्नि अलार्म प्रणाली, संचार प्रणाली, लिफ्ट और एस्केलेटर, बिजली संयंत्र, भूमिगत सुरंगें, सीवेज उपचार योजनाएं, ऊंची इमारतें, सामूहिक परिवहन भूमिगत यात्री प्रणाली,हवाई अड्डेपेट्रोकेमिकल संयंत्र, होटल, अस्पताल आदि।

निर्माण अग्नि प्रतिरोधी पावर केबल, अग्नि रेटेड पावर केबल के लिए

कंडक्टर : साधारण एनील्ड, स्ट्रैन्ड सर्कुलर गैर-संकुचित या सर्कुलर संकुचित या आकार का तांबा
अग्नि बाधा : मीका टेप
इन्सुलेशन : XLPE (FR-200 के लिए) या LSOH (FR-300 के लिए)
शीट : एलएसओएच
इन्सुलेशन रंग :

2C ️ भूरा और नीला

3C ️ ब्राउन, ब्लैक एंड ग्रे

4C ️ भूरा, काला, ग्रे और नीला

2C+E ️ ब्राउन, ब्लू + ग्रीन/येलो

3C+E ️ ब्राउन, ब्लैक, ग्रे + ग्रीन/येलो

4C+E ️ ब्राउन, ब्लैक, ग्रे, ब्लू + ग्रीन/येलो

5C और उससे ऊपर की डिग्री सेल्सियस





नोटः
1इन मॉडलों में आग प्रतिरोधी प्रकार की निम्न वोल्टेज बिजली केबल भी शामिल हैं।
2. अनुबंध पर हस्ताक्षर करते समय, अग्निरोधी प्रकार निर्दिष्ट किया जाना चाहिए। उदाहरण के लिए, यदि प्रकार A पसंद किया जाता है, तो कृपया "ZR" के अंत में "A" जोड़ें, "ZRA" बनाते हुए,और A आमतौर पर उन स्थानों पर प्रयोग किया जाता है जहां आग प्रतिरोधीB और C एक ही नियम का पालन करते हैं। इसके अतिरिक्त, यदि "ZR" के बाद कोई पत्र नहीं है, तो केबल "ZRC" के बाद उत्पादित किया जाएगा।



तकनीकी डेटा

नामित वोल्टेजः 0.6-KV

कंडक्टर का अधिकतम तापमानः सामान्य (90°C), शॉर्ट सर्किट 5 सेकंड से अधिक नहीं (कंडक्टर का उच्चतम तापमान 250°C से अधिक नहीं होना चाहिए)

न्यूनतम परिवेश तापमानःयदि परिवेश का तापमान 0°C से कम हो तो केबल को प्रीहीट किया जाना चाहिए

न्यूनतम झुकने की त्रिज्या: एकल कोर केबल 20 ((d+D) ± 5%,मल्टी-कोर केबल 15 ((d+D) ± 5%



कंडक्टर का क्रॉस सेक्शन इन्सुलेशन मोटाई शीट लगभग. अनुमानित कंडक्टर का अधिकतम डीसी प्रतिरोध (20°C) परीक्षण वोल्टेज वर्तमान रेटिंग
मिमी2 मिमी मोटाई ओवरडोज वजन Ω/किमी ए. सी.
    मिमी मिमी किलोग्राम/किमी   kV/5min हवा में मिट्टी में ((A)
1 × 1.5 0.7 1.8 7.7 81 12.1 3.5 22 33
1 × 2.5 0.7 1.8 8.1 95 7.41 3.5 31 43
1×4 0.7 1.8 8.5 114 4.61 3.5 41 56
1×6 0.7 1.8 9.1 137 3.08 3.5 52 70
1×10 0.7 1.8 10.3 189 1.83 3.5 71 94
1×16 0.7 1.8 11.4 254 1.15 3.5 92 120
1×25 0.9 1.8 12.9 359 0.727 3.5 120 155
1×35 0.9 1.8 13.9 460 0.524 3.5 150 185
1×50 1 1.8 15.5 606 0.387 3.5 180 220
1×70 1.1 1.8 17.5 808 0.268 3.5 230 270
1×95 1.1 1.8 19.3 1047 0.193 3.5 285 320
1×120 1.2 1.8 20.9 1289 0.153 3.5 335 365
1×150 1.4 1.8 22.9 1582 0.124 3.5 385 410
1×185 1.6 1.8 25.2 1927 0.0991 3.5 450 465
1×240 1.7 1.8 27.7 2458 0.0754 3.5 535 540
1×300 1.8 1.9 31.2 3096 0.0601 3.5 620 610
1×400 2 2 34.8 4064 0.047 3.5 720 695
दो गुना एक।5 0.7 1.8 12.7 172 12.1 3.5 20 27
दो गुना दो।5 0.7 1.8 13.5 204 7.41 3.5 26 35
2×4 0.7 1.8 14.6 247 4.61 3.5 34 45
2×6 0.7 1.8 15.5 300 3.08 3.5 43 57
2×10 0.7 1.8 18.1 418 1.83 3.5 60 77
2×16 0.7 1.8 20.2 563 1.15 3.5 83 105
2×25 0.9 1.8 23.2 800 0.727 3.5 105 125
2×35 0.9 1.8 25.2 1026 0.524 3.5 125 155
2×50 1 1.8 28.4 1338 0.387 3.5 160 185
2×70 1.1 1.9 32.6 1804 0.268 3.5 200 225
2×95 1.1 2 36.4 2343 0.193 3.5 245 270
2×120 1.2 2.1 39.8 2891 0.153 3.5 285 310
2×150 1.4 2.3 44.2 3639 0.124 3.5 325 345
2×185 1.6 2.4 49 4458 0.0991 3.5 375 390
2×240 1.7 2.6 54.4 5696 0.0754 3.5 440 450
3×15 0.7 1.8 13.4 203 12.1 3.5 20 27
तीन गुना दो।5 0.7 1.8 14.2 246 7.41 3.5 26 35
3×4 0.7 1.8 15.2 304 4.61 3.5 34 45
3×6 0.7 1.8 16.4 376 3.08 3.5 43 57
3×10 0.7 1.8 19.1 534 1.83 3.5 60 77
3×16 0.7 1.8 21.4 737 1.15 3.5 83 105
3×25 0.9 1.8 24.7 1063 0.727 3.5 105 125
3×35 0.9 1.8 26.9 1380 0.524 3.5 125 155
3×50 1 1.9 30.5 1837 0.387 3.5 160 185
3×70 1.1 2 35 2490 0.268 3.5 200 225
3×95 1.1 2.1 39.1 3325 0.193 3.5 245 270
3×120 1.2 2.3 42.8 4120 0.153 3.5 285 310
3×150 1.4 2.4 47.5 5092 0.124 3.5 325 345
3×185 1.6 2.6 52.9 6245 0.0991 3.5 375 390
3×240 1.7 2.7 58.5 7996 0.0754 3.5 440 450
4×15 0.7 1.8 14.4 241 12.1 3.5 20 27
चार गुना दो।5 0.7 1.8 15.4 295 7.41 3.5 26 35
4×4 0.7 1.8 16.5 369 4.61 3.5 34 45
4×6 0.7 1.8 17.8 463 3.08 3.5 43 57
4×10 0.7 1.8 20.9 667 1.83 3.5 60 77
4×16 0.7 1.8 23.4 930 1.15 3.5 83 105
4×25 0.9 1.8 27.1 1351 0.727 3.5 105 125
4×35 0.9 1.8 29.5 1772 0.524 3.5 125 155
4×50 1 1.9 38.4 2380 0.387 3.5 160 185
4×70 1.1 2 43.2 3302 0.268 3.5 200 225
4×95 1.1 2.2 47.3 4330 0.193 3.5 245 270
4×120 1.2 2.3 52.5 5374 0.153 3.5 285 310
4×150 1.4 2.5 58.3 6655 0.124 3.5 325 345
4×185 1.6 2.7 64.7 8246 0.0991 3.5 375 390
4×240 1.7 2.9 73.1 10569 0.0754 3.5 440 450
5x1.5 0.7 1.8 13.6 284 12.1 3.5 20 27
5x2.5 0.7 1.8 16.6 349 7.41 3.5 26 35
5×4 0.7 1.8 17.9 441 4.61 3.5 34 45
5×6 0.7 1.8 19.3 558 3.08 3.5 43 57
5×10 0.7 1.8 22.8 809 1.83 3.5 60 77
5×16 0.7 1.8 25.6 1135 1.15 3.5 83 105
5×25 0.9 1.8 29.7 1664 0.727 3.5 105 125
5×35 0.9 1.9 32.6 2194 0.524 3.5 125 155
5×50 1 2 37.3 3013 0.387 3.5 160 185
5×70 1.1 2.1 42.9 4101 0.268 3.5 200 225
5×95 1.1 2.2 48.2 5382 0.193 3.5 245 270
5×120 1.2 2.4 52.7 6685 0.153 3.5 285 310
5×150 1.4 2.5 58.5 8363 0.124 3.5 325 345
5×185 1.6 2.7 65.1 10268 0.0991 3.5 375 390
5×240 1.7 3.1 72.3 13167 0.0754 3.5 440 450
3 गुना 2.5 + 1 गुना 15 0.7 1.8 15.2 254 7.41 3.5 26 35
3 × 4 + 1 × 25 0.7 1.8 16.3 352 4.61 3.5 34 45
3×6+1×4 0.7 1.8 17.5 440 3.08 3.5 43 57
3×10+1×6 0.7 1.8 20.1 616 1.83 3.5 60 77
3×16+1×10 0.7 1.8 22.8 865 1.15 3.5 83 105
3×25+1×16 0.7 1.8 26.2 1248 0.727 3.5 105 125
3×35+1×16 0.9 1.8 28 1557 0.524 3.5 125 155
3×50+1×25 1 1.9 32 2120 0.387 3.5 160 185
3×70+1×35 1.1 2.1 36.7 2863 0.268 3.5 200 225
3 × 95 + 1 × 50 1.1 2.2 41.1 3854 0.193 3.5 245 270
3×120+1×70 1.2 2.4 45.6 4857 0.153 3.5 285 310
3×150+1×70 1.4 2.5 49.4 5808 0.124 3.5 325 345
3×185+1×95 1.6 2.7 55.1 7271 0.0991 3.5 375 390
3×240+1×120 1.7 2.9 60 9269 0.0754 3.5 440 450
3 गुना 2.5 + 2 गुना 15 0.7 1.8 18.8 299 7.41 3.5 26 35
3 × 4 + 2 × 25 0.7 1.8 20 405 4.61 3.5 34 45
3×6+2×4 0.7 1.8 21.5 513 3.08 3.5 43 57
3×10+2×6 0.7 1.8 24 708 1.83 3.5 60 77
3×16+2×10 0.7 1.8 27.1 1006 1.15   83 105
3×25+2×16 0.7 1.8 30.8 1448 0.727   105 125
3×35+2×16 0.9 1.9 32.6 1760 0.524   125 155
3×50+2×35 1 2.1 37.3 2427 0.387   160 185
3×70+2×35 1.1 2.2 42.1 3338 0.268   200 225
3×95+2×50 1.1 2.4 47.8 4426 0.193   245 270
3×120+2×70 1.2 2.5 52.6 5645 0.153   285 310
3×150+2×70 1.4 2.7 56.5 6587 0.124   325 345
3×185+2×95 1.6 2.9 62.9 8225 0.0991   375 390
3×240+2×120 1.7 3.1 69.3 10453 0.0754   440 450
4 गुना 2.5 + 1 गुना 15 0.7 1.8 16.5 313 7.41   26 35
4 × 4 + 1 × 25 0.7 1.8 17.7 424 4.61   34 45
4×6+1×4 0.7 1.8 19.1 535 3.08   43 57
4×10+1×6 0.7 1.8 22.1 760 1.83   60 77
4×16+1×10 0.7 1.8 25.1 1071 1.15   83 105
4×25+1×16 0.7 1.8 29 1556 0.727   105 125
4×35+1×16 0.9 1.9 31.4 1976 0.524   125 155
4×50+1×25 1 2.1 36 2689 0.387   160 185
4×70+1×35 1.1 2.2 41.1 3719 0.268   200 225
4×95+1×50 1.1 2.4 46.3 4903 0.193   245 270
4×120+1×70 1.2 2.5 51 6165 0.153   285 310
4×150+1×70 1.4 2.7 55.8 7431 0.124   325 345
4×185+1×95 1.6 2.9 62.1 9192 0.0991   375 390
4×240+1×120 1.7 3.1 68.8 11860 0.0754   440 450


High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃ 0
