निर्माण:
कंडक्टर: फ्लेक्सिबल क्लास 5 कॉपर कंडक्टर
इंसुलेशन: रबर शीथ
म्यान: रबर म्यान

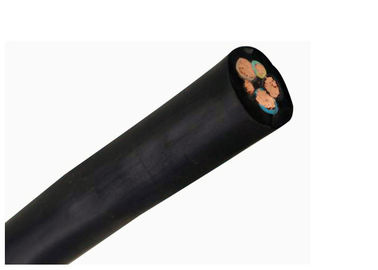

चीन आपूर्तिकर्ता 0.38 / 0.66 रबर म्यान खनन केबल के लिए खनन बिजली लचीला कॉप भूमिगत केबल
संक्षिप्त परिचय
केबल के 1 रेटेड वोल्टेज को 6 ग्रेड में बांटा गया है, जो 0.3 / 0.5kV, 0.38 / .066kV, 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV है।
2 केबल कंडक्टर के लंबे समय तक काम करने के तापमान की अनुमति है। U (M) CPT-0.66 / 1.14, U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 और 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV, के केबल के लिए तापमान है 90 ℃; दूसरे के लिए, यह 65 ℃ है।
3 न्यूनतम झुकने त्रिज्या: U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 के केबल के लिए, यह केबल व्यास का 15 गुना है; दूसरों के लिए, यह केबल व्यास का 6 गुना है।
4 ग्राउंडिंग तार पृथ्वी के साथ अच्छी तरह से जुड़ा होना चाहिए।
5 केबल को लंबे समय तक धूप में निकलने से रोका जाना चाहिए।
कार्यान्वित मानक
1 गैर-प्रसार दहन केबल के लिए, GB12972 को लागू करें
2 लौ-मंदक केबल के लिए, MT818 को लागू करें
3 विशेष खनन केबल (बड़े क्रॉस-सेक्शन और उच्च वोल्टेज के साथ) के लिए, उद्यम मानक को लागू करें।
प्रकार और नाम:
| प्रकार | विवरण | आवेदन |
| MC-0.38 / 0.66 | खुदाई के लिए रबर लचीला केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 0.38 / 0.66kV के साथ समान उपकरण | ||
| एमसीपी-0.38 / 0.66 | खुदाई के लिए परिरक्षित, रबर से ढकी लचीली केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 0.38 / 0.66kV के साथ समान उपकरण | ||
| एमसीपी-0.66 / 1.14 | खुदाई के लिए परिरक्षित, रबर की लचीली केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 0.38 / 0.66kV के साथ समान उपकरण | ||
| MCPJB-0.66 / 1.14 | परिरक्षित, निगरानी और ब्रेडिंग प्रबलित प्रकार, | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| खुदाई के लिए रबर लचीला केबल | या रेटेड वोल्टेज के साथ समान उपकरण 0.66 / 1.14kV, | |
| इसे सीधे खींचा जा सकता है | ||
| MCPJR-0.66 / 1.14 | परिरक्षित, निगरानी और ब्रेडिंग प्रबलित प्रकार, | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| खुदाई के लिए रबर लचीला केबल | या रेटेड वोल्टेज के साथ समान उपकरण 0.66 / 1.14kV, | |
| यह सुरक्षात्मक श्रृंखला पैनल में उपयोग किया जाना चाहिए | ||
| MCPT-0.66 / 1.14 | खुदाई के लिए धात्विक रबर की लचीली केबल ढाली | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 0.66 / 1.14kV के साथ समान उपकरण | ||
| एमसीपी-1.9 / 3.3 | खुदाई के लिए परिरक्षित रबर लचीला केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 1.9 / 3.3kV के साथ समान उपकरण | ||
| MCPT-1.9 / 3.3 | खुदाई के लिए धात्विक रबर की लचीली केबल ढाली | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 1.9 / 3.3kV के साथ समान उपकरण | ||
| MCPTJ-1.9 / 3.3 | धातु ढाल, निगरानी प्रकार, रबर के लिए लचीला केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| खोदक मशीन | या रेटेड वोल्टेज 1.9 / 3.3kV के साथ समान उपकरण | |
| मेरी-0.38 / 0.66 | खनन के लिए जंगम रबर लचीला केबल | खनन में इस्तेमाल होने वाले बिजली कनेक्शन के रूप में |
| रेटेड वोल्टेज 1.9 / 3.3kV के साथ मशीन | ||
| MYP-0.38 / 0.66 | खनन के लिए चल ढाल रबर लचीला केबल | खनन में इस्तेमाल होने वाले बिजली कनेक्शन के रूप में |
| रेटेड वोल्टेज 0.38 / 0.66kV के साथ मशीन | ||
| MYP-0.66 / 1.14 | खनन के लिए चल ढाल रबर लचीला केबल | खनन में इस्तेमाल होने वाले बिजली कनेक्शन के रूप में |
| मशीन के साथ रेटेड वोल्टेज 0.66 / 1.14kV | ||
| MYPJ-3.6 / 6 | खनन के लिए चल ढाल रबर लचीली केबल की निगरानी | खनन कनेक्शन में उपयोग किए जाने वाले बिजली कनेक्शन के रूप में |
| ransformer और इसी तरह के उपकरण रेटेड वोल्टेज 3.6 / 6kV के साथ | ||
| MYPTJ-3.6 / 6 | धातु ढाल परिरक्षित निगरानी प्रकार | खनन में इस्तेमाल होने वाले बिजली कनेक्शन के रूप में |
| रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ ट्रांसफार्मर और इसी तरह के उपकरण | |
| MYP-3.6 / 6 | खनन के लिए चल ढाल रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ खनन उपकरण |
| उन में। पर्यावरण का तापमान -20 ℃ है | ||
| MYPT-3.6 / 6 | खनन के लिए चल धातु ढाल रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ खनन उपकरण |
| उन में। पर्यावरण का तापमान -20 ℃ है | ||
| MYPD-3.6 / 6 | खनन के लिए चल ढाल रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ खनन उपकरण |
| उन में। पर्यावरण का तापमान -40 ℃ है | ||
| MYPTD-3.6 / 6 | खनन के लिए चल धातु ढाल रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ खनन उपकरण |
| उन में। पर्यावरण का तापमान -40 ℃ है | ||
| MZ-0.3 / 0.5 | खनन के लिए ड्रिलर केबल | रेटेड के साथ ड्रिलर का बिजली कनेक्शन |
| वोल्टेज 0.3 / 0.5kV | ||
| MZP-0.3 / 0.5 | खनन के लिए ड्रिलर केबल ढाली | रेटेड के साथ ड्रिलर का बिजली कनेक्शन |
| वोल्टेज 0.3 / 0.5kV | ||
| MYQ-0.3 / 0.5 | खनन के लिए चल प्रकाश-प्रकार रबर लचीला केबल | बिजली कनेक्शन के रूप में खदान में प्रकाश |
| इंटरलॉक और नियंत्रण संकेतों पर | ||
| परिवहन मशीन और उपकरण में इस्तेमाल किया |
विशेषताएँ
1. रेटेड बिजली-आवृत्ति वोल्टेज U0 / U: 450 / 750V, 300 / 500V और 200 / 200V।
2. कंडक्टर का अधिकतम अनुमत ऑपरेटिंग तापमान 60 ° C है।
3. अनुमत सबसे कम काम कर रहे तापमान -35 डिग्री सेल्सियस है।
4. केबल का उपयोग खनिज तेल और ईंधन तेल से दूषित स्थानों पर किया जा सकता है।
| CorexSize | नाममात्र की मोटाई | समग्र व्यास (मिमी) MY0.38 / 0.66 | ||||
| चरण | ग्राउंडिंग | नियंत्रण | इन्सुलेशन | म्यान | मिन | मैक्स |
| 3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
| 3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
| 3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
| 3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
| 3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
| 3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
| 3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
| कोर प्रकार | साधारण साइज़ | 20 ℃ पर न्यूनतम इन्सुलेशन प्रतिरोध (MΩ.km) | |
| 0.66 / 1.14KV से अधिक नहीं | 1.9 / 3.3kV | ||
| चरण कंडक्टर या असिस्टेंट कंडक्टर | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| नियंत्रण कंडक्टर | 4.6.10 | 100 | 100 |
