| न्यूनतम आदेश मात्रा: | 500 एम |
| कीमत: | USD 0.4 To 10.5 per Meter |
| मानक पैकेजिंग: | स्टील की लकड़ी का ढोल |
| वितरण अवधि: | 10-15 दिनों |
| आपूर्ति क्षमता: | 5KM प्रति दिन |

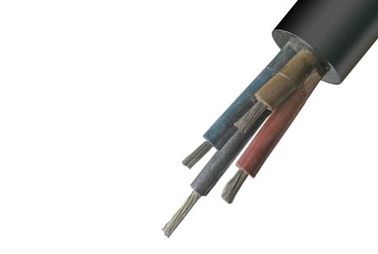

निर्माण:
कंडक्टर: फ्लेक्सिबल क्लास 5 कॉपर कंडक्टर
इंसुलेशन: रबर शीथ
स्क्रीन: कॉपर वायर ब्रेन स्क्रेन्ट / टिनडेड कॉपर वायर स्क्रीन
म्यान: कम धुआँ कम हलोजन रबर
कम धुआँ कम हलोजन रबर का लाभ
जब आग लगती है, तो यह जहरीली गैसों को कम कर सकती है, लोगों के जीवन की रक्षा कर सकती है
संक्षिप्त परिचय
1 केबल के रेटेड वोल्टेज को 6 ग्रेड में बांटा गया है, जो 0.3 / 0.5kV, 0.38 / .066kV, 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV है।
2 केबल कंडक्टर के लंबे समय तक काम करने के तापमान की अनुमति है। U (M) CPT-0.66 / 1.14, U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 और 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV, के केबल के लिए तापमान है 90 ℃; दूसरे के लिए, यह 65 ℃ है।
3 न्यूनतम झुकने त्रिज्या: U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 के केबल के लिए, यह केबल व्यास का 15 गुना है; दूसरों के लिए, यह केबल व्यास का 6 गुना है।
4 ग्राउंडिंग तार पृथ्वी के साथ अच्छी तरह से जुड़ा होना चाहिए।
5 केबल को लंबे समय तक धूप में निकलने से रोका जाना चाहिए।
कार्यान्वित मानक
1 गैर-प्रसार दहन केबल के लिए, GB12972 को लागू करें
2 लौ-मंदक केबल के लिए, MT818 को लागू करें
3 विशेष खनन केबल (बड़े क्रॉस-सेक्शन और उच्च वोल्टेज के साथ) के लिए, उद्यम मानक को लागू करें।
प्रकार और नाम:
| प्रकार | विवरण | आवेदन |
| MC-0.38 / 0.66 | खुदाई के लिए रबर लचीला केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 0.38 / 0.66kV के साथ समान उपकरण | ||
| एमसीपी-0.38 / 0.66 | खुदाई के लिए परिरक्षित, रबर से ढकी लचीली केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 0.38 / 0.66kV के साथ समान उपकरण | ||
| एमसीपी-0.66 / 1.14 | खुदाई के लिए परिरक्षित, रबर की लचीली केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 0.38 / 0.66kV के साथ समान उपकरण | ||
| MCPJB-0.66 / 1.14 | परिरक्षित, निगरानी और ब्रेडिंग प्रबलित प्रकार, | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| खुदाई के लिए रबर लचीला केबल | या रेटेड वोल्टेज के साथ समान उपकरण 0.66 / 1.14kV, | |
| इसे सीधे खींचा जा सकता है | ||
| MCPJR-0.66 / 1.14 | परिरक्षित, निगरानी और ब्रेडिंग प्रबलित प्रकार, | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| खुदाई के लिए रबर लचीला केबल | या रेटेड वोल्टेज के साथ समान उपकरण 0.66 / 1.14kV, | |
| यह सुरक्षात्मक श्रृंखला पैनल में उपयोग किया जाना चाहिए | ||
| MCPT-0.66 / 1.14 | खुदाई के लिए धात्विक रबर की लचीली केबल ढाली | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 0.66 / 1.14kV के साथ समान उपकरण | ||
| एमसीपी-1.9 / 3.3 | खुदाई के लिए परिरक्षित रबर लचीला केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 1.9 / 3.3kV के साथ समान उपकरण | ||
| MCPT-1.9 / 3.3 | खुदाई के लिए धात्विक रबर की लचीली केबल ढाली | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| या रेटेड वोल्टेज 1.9 / 3.3kV के साथ समान उपकरण | ||
| MCPTJ-1.9 / 3.3 | धातु ढाल, निगरानी प्रकार, रबर के लिए लचीला केबल | खुदाई में प्रयुक्त बिजली कनेक्शन के रूप में |
| खोदक मशीन | या रेटेड वोल्टेज 1.9 / 3.3kV के साथ समान उपकरण | |
| मेरी-0.38 / 0.66 | खनन के लिए जंगम रबर लचीला केबल | खनन में इस्तेमाल होने वाले बिजली कनेक्शन के रूप में |
| रेटेड वोल्टेज 1.9 / 3.3kV के साथ मशीन | ||
| MYP-0.38 / 0.66 | खनन के लिए चल ढाल रबर लचीला केबल | खनन में इस्तेमाल होने वाले बिजली कनेक्शन के रूप में |
| रेटेड वोल्टेज 0.38 / 0.66kV के साथ मशीन | ||
| MYP-0.66 / 1.14 | खनन के लिए चल ढाल रबर लचीला केबल | खनन में इस्तेमाल होने वाले बिजली कनेक्शन के रूप में |
| मशीन के साथ रेटेड वोल्टेज 0.66 / 1.14kV | ||
| MYPJ-3.6 / 6 | खनन के लिए चल ढाल रबर लचीली केबल की निगरानी | खनन कनेक्शन में उपयोग किए जाने वाले बिजली कनेक्शन के रूप में |
| ransformer और इसी तरह के उपकरण रेटेड वोल्टेज 3.6 / 6kV के साथ | ||
| MYPTJ-3.6 / 6 | धातु ढाल परिरक्षित निगरानी प्रकार | खनन में इस्तेमाल होने वाले बिजली कनेक्शन के रूप में |
| रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ ट्रांसफार्मर और इसी तरह के उपकरण | |
| MYP-3.6 / 6 | खनन के लिए चल ढाल रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ खनन उपकरण |
| उन में। पर्यावरण का तापमान -20 ℃ है | ||
| MYPT-3.6 / 6 | खनन के लिए चल धातु ढाल रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ खनन उपकरण |
| उन में। पर्यावरण का तापमान -20 ℃ है | ||
| MYPD-3.6 / 6 | खनन के लिए चल ढाल रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ खनन उपकरण |
| उन में। पर्यावरण का तापमान -40 ℃ है | ||
| MYPTD-3.6 / 6 | खनन के लिए चल धातु ढाल रबर लचीला केबल | रेटेड वोल्टेज 3.6 / 6kV के साथ खनन उपकरण |
| उन में। पर्यावरण का तापमान -40 ℃ है | ||
| MZ-0.3 / 0.5 | खनन के लिए ड्रिलर केबल | रेटेड के साथ ड्रिलर का बिजली कनेक्शन |
| वोल्टेज 0.3 / 0.5kV | ||
| MZP-0.3 / 0.5 | खनन के लिए ड्रिलर केबल ढाली | रेटेड के साथ ड्रिलर का बिजली कनेक्शन |
| वोल्टेज 0.3 / 0.5kV | ||
| MYQ-0.3 / 0.5 | खनन के लिए चल प्रकाश-प्रकार रबर लचीला केबल | बिजली कनेक्शन के रूप में खदान में प्रकाश |
| इंटरलॉक और नियंत्रण संकेतों पर | ||
| परिवहन मशीन और उपकरण में इस्तेमाल किया |
| CorexSize | इन्सुलेशन की मोटाई | समग्र व्यास (मिमी) MCDP-0.66 / 1.44 | ||||
| चरण | ग्राउंडिंग | नियंत्रण | चरण | मोटाई | मिन | मैक्स |
| 3x25 | 1x6 | 3x4 | 2 | 6 | 41 | 47 |
| 3x35 | 1x6 | 3x4 | 2 | 6 | 44 | 51 |
| 3x50 | 1x10 | 3x6 | 2.2 | 7 | 51.5 | 59 |
| 3x70 | 1x16 | 3x6 | 2.2 | 7 | 56 | 63.5 |
| 3x95 | 1x25 | 3x10 | 2.4 | 7 | 62 | 70.5 |
| 3x120 | 1x25 | 3x10 | 2.6 | 7 | 66.5 | 75.5 |
| 3x150 | 1x35 | 3x10 | 2.6 | 7 | 71.5 | 80.5 |
| 3x185 | 1x35 | 3x10 | 2.8 | 7 | 77 | 85.5 |
| कोर प्रकार | साधारण साइज़ | 20 ℃ पर न्यूनतम इन्सुलेशन प्रतिरोध (MΩ.km) | |
| 0.66 / 1.14KV से अधिक नहीं | 1.9 / 3.3kV | ||
| चरण कंडक्टर या असिस्टेंट कंडक्टर | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| नियंत्रण कंडक्टर | 4.6.10 | 100 | 100 |
