| न्यूनतम आदेश मात्रा: | 1000.0 मीटर / मीटर |
| कीमत: | $0.27 - $9.83 / Meter |
| मानक पैकेजिंग: | लकड़ी के ड्रम या स्टील के लकड़ी के ड्रम |
| आपूर्ति क्षमता: | 1000000 किलोमीटर / किलोमीटर प्रति महीना |

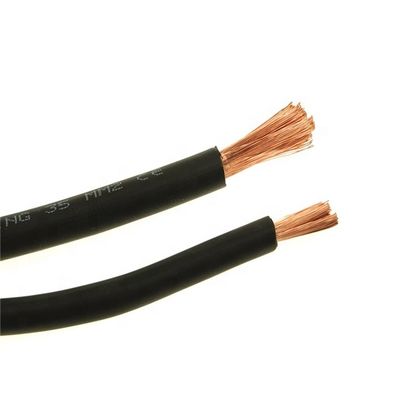

सिलिकॉन रबर एएसटीएम 400 मिमी 2 लचीली वेल्डिंग केबल
उत्पाद वर्णन
आवेदन
450/750 वी कॉपर कंडक्टर ईपीआर इंसुलेटेड रबर केबल का उपयोग बिजली के उपकरणों, बिजली के उपकरणों और विभिन्न मोबाइल बिजली के उपकरणों के लिए किया जाता है।
निर्माण
कंडक्टर: लचीले नंगे ने तांबे के तार या टिन वाले तांबे के तार की घोषणा की
इन्सुलेशन: नाइट्राइल-ब्यूटाडीन-पीवीसी या रबर सामग्री या ईपीआर
म्यान: नाइट्राइल-ब्यूटाडीन-पीवीसी या रबर सामग्री या सीएसपी
ब्लैक, ऑरेंज, रेड या येलो ब्लू जैकेट की पसंद, सिंगल और डबल इंसुलेटेड।
एसक्यू एमएम आकार (यूरोपीय शैली): 10 वर्ग मिमी से 240 वर्ग मिमी
AWG आकार (उत्तर अमेरिकी शैली): 6 Awg से 500 MCM
विस्तृत तापमान रेंज: -55 डिग्री सेल्सियस से 105 डिग्री सेल्सियस
विशेषता
1. रेटेड बिजली-आवृत्ति वोल्टेज U0 / U: 450 / 750V, 300 / 500V और 300 / 300V।
2. कंडक्टर का अधिकतम अनुमत ऑपरेटिंग तापमान 60 ° C है।
3. अनुमत सबसे कम काम कर रहे तापमान -35 डिग्री सेल्सियस है।
4. खनिज तेल और ईंधन तेल से दूषित स्थानों पर रबर केबल का उपयोग किया जा सकता है।
5. डी> 25 मिमी न्यूनतम झुकने त्रिज्या केबल व्यास के 6 गुना से अधिक है।
D25mm। न्यूनतम झुकने त्रिज्या केबल व्यास के 4 गुना से अधिक है। (केबल का डी-व्यास)
विशिष्टता
|
प्रकार |
रेटेड |
अनुप्रस्थ काट |
की सं |
अनुप्रयोग |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
प्रकाश पोर्टेबल बिजली के उपकरण और उपकरणों के लिए इस्तेमाल किया |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
विभिन्न पोर्टेबल बिजली के उपकरणों और उपकरणों के लिए उपयोग किया जाता है |
|
वाईसी |
450/750 |
1.5-120 |
2-5 |
विभिन्न पोर्टेबल बिजली के उपकरणों के लिए उपयोग किया जाता है |
|
YH |
- |
10-185 |
1 |
चाप वेल्डिंग के लिए |
मुख्य तकनीकी डेटा
|
नाममात्र का खंड क्षेत्र (मिमी 2) |
का व्यास / स्थानीय अंतरपणन (मिमी) |
नाममात्र का म्यान मोटाई (मिमी) |
समग्र व्यास (मिमी) |
मैक्स।कंडक्टर प्रतिरोध 20 ℃ () / किमी) पर |
||
|
मिन। |
मैक्स। |
बिना टिन किए |
टिन वाले के साथ |
|||
|
10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
|
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
0.552 |
|
50 |
1596 / 0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
0.390 |
|
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
0.276 |
|
95 |
2297 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
|
120 |
1702 / 0.30 |
2.8 |
19.0 |
24.0 |
0.161 |
0.164 |
|
150 |
2135 / 0.30 |
3.0 |
21.0 |
27.0 |
0.129 |
0.132 |
|
185 |
1443 / 0.40 |
3.2 |
22.0 |
29.0 |
0.106 |
0.108 |
|
240 |
1908 / 0.40 |
3.8 |
25.0 |
35.0 |
0.0801 |
0.0817 |
रबर केबल का मॉडल नाम
|
हर कोड |
आईईसी |
विवरण |
वोल्टेज डिज़ाइन |
कोर |
|
H05RR-एफ |
60245 आईईसी 53 (वाईजेड) / वाईजेड |
साधारण रबर कटा हुआ कॉर्ड |
300 / 500V |
2 ~ 5 |
|
H05RN- एफ |
60245 IEC 57 (YZW) / YZW |
साधारण पॉलीक्लोरोपिन या |
300 / 500V |
2 ~ 5 |
|
H07RN-F |
60245 आईईसी 66 (वाईसीडब्ल्यू) / वाईसी |
भारी पॉलीक्लोरोपिन ऑर्थो समतुल्य |
450 / 750V |
3 + 1/3 + 2/4 + 1 |
|
H01N2-डी |
60245 IEC 81 (YH) |
रबर के मेहराबदार आर्क-वेल्डिंग इलेक्ट्रोड केबल |
100 / 100V |
10-120 |
|
60,245 |
पॉलीक्लोरोपिन या अन्य समकक्ष सिंथेटिक |
100 / 100V |
10-120 |
पैकेज
पैकिंग प्लास्टिक रील, पेपर रील, लकड़ी के ड्रम, स्टील लकड़ी के ड्रम या ग्राहक की आवश्यकता के रूप में।
