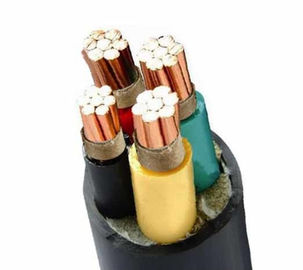

1kV XLPE अग्निरोधक केबल
निवेदन स्थान
इन केबलों का उपयोग कम-वोल्टेज इंस्टॉलेशन सिस्टम में बिजली की आपूर्ति के लिए किया जाता है और यह यांत्रिक और क्षति के बिना इनडोर और आउटडोर, केबल नलिकाओं, भूमिगत, बिजली और विनिमय स्टेशनों, स्थानीय ऊर्जा वितरण और औद्योगिक संयंत्रों में स्थापना के लिए उपयुक्त हैं।
निर्माण
1. कंडक्टर
कंडक्टर IEC 60228 के अनुसार साधारण या धातु लेपित annealed तांबा या सादे एल्यूमीनियम या एल्यूमीनियम मिश्र धातु की कक्षा 1 या कक्षा 2 या साधारण या धातु लेपित तांबे की कक्षा 5 होगा
2. इंसुलेशन
XLPE की सामग्री और मोटाई IEC 60502 या BS 5467 की आवश्यकताओं को पूरा करना चाहिए, और 90 ° C पर लगातार काम कर सकता है।
3. असेम्बली / इनर कवर
आंतरिक आवरण को निचोड़ा या जमीन पर रखा जा सकता है।राउंड कोर वाले केबलों के लिए, पांच से अधिक कोर वाले केबलों को छोड़कर, इनर कवरिंग ओवरलैपिंग के उपयोग की अनुमति केवल तभी दी जाती है जब कोर के बीच का अंतर काफी भरा हुआ हो।एक्सट्रूडेड इनर कवर लेयर लगाने से पहले उसे उपयुक्त चिपकने का उपयोग करने की अनुमति होती है।सामग्री को इन्सुलेट सामग्री के साथ संगत होना चाहिए, और आंतरिक आवरण और भरने की परत के लिए उपयोग की जाने वाली सामग्री केबल के कामकाजी तापमान के लिए उपयुक्त होनी चाहिए और इन्सुलेट सामग्री के साथ संगत होनी चाहिए;हलोजन-मुक्त केबलों के लिए, आंतरिक आवरण और भरने की परत भी हलोजन-मुक्त यौगिक होना चाहिए।
4. कवच
IEC 60502-1 के अनुसार, एल्यूमीनियम / जस्ती इस्पात / स्टील के तार आंतरिक आवरण पर घाव कर रहे हैं, और डबल एल्यूमीनियम / स्टील टेप और तांबा / टिन वाले तांबे के तार भी आवश्यकताओं के अनुसार निर्मित किए जा सकते हैं।
नं। X | इन्सुलेशन | नाममात्र | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30℃ | वर्तमान रेटिंग 20 दफन℃ | 20 पर अधिकतम डीसी प्रतिरोध℃ |
पार सेकंड। | मोटाई | म्यान | लगभग। | लगभग। | |||
मोटाई | |||||||
mm² | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए | Ω / किमी |
4 × 4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
4 × 6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
4 × 10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
4 × 16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
4 × 25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
4 × 35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
4 × 50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
4 × 70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
4 × 95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
4 × 120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
4 × 150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
4 × 185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
4 × 240 | 2.2 | 2.9 | 55.7 | 10,249 | 401 | 403 | 0.08 |
4 × 300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
चुनने के लिए 3 अग्नि सुरक्षा ग्रेड हैं
ग्रेड ए सबसे अधिक ज्वाला मंदक ग्रेड है।यही है, केबल में प्रयुक्त इन्सुलेट सामग्री, भरने की रस्सी, बन्धन (आंतरिक पैड) टेप / परत और म्यान सामग्री सभी लौ retardant सामग्री हैं।
इंसुलेटिंग सामग्रियों को छोड़कर, क्लास बी की अन्य सभी सामग्री लौ रिटार्डेंट सामग्री है।
सी ग्रेड केवल म्यान सामग्री ज्वाला मंदक है
एनएच केबल (आग प्रतिरोधी केबल) एक केबल है जिसका निर्माण अभ्रक टेप की परत के साथ किया जाता है।यहां तक कि अगर प्लास्टिक की त्वचा को जलाया जाता है, तो दुर्दम्य परत शॉर्ट सर्किट का कारण नहीं होगी।जब तारों, धागे की दुर्दम्य परत काट दिया।
LSZH, LSOH, LS0H, LSFH या OHLS केबल (लो-स्मोक ज़ीरो-हैलोजन केबल्स) अछूता या बाहरी शीथेड केबल्स हैं जो कम-धुएँ वाली हलोजन-मुक्त सामग्री से बने होते हैं, जो दहन प्रक्रिया के दौरान उत्पन्न विषाक्त और संक्षारक गैसों को कम करने में मदद करते हैं।
दीमक रोधी केबल, केबल को काटने से रोकने के लिए कुछ सामग्रियों के साथ इन्सुलेट सामग्री या बाहरी म्यान को मिलाकर बनाई गई केबल हैं।
