आग प्रतिरोधी केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | HOLD-ONE |
| प्रमाणन | CE/KEMA/ISO/PCCC |

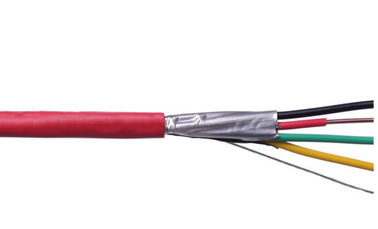

4×4mm2 पीवीसी आग प्रतिरोधी केबल
आवेदन क्षेत्र
इन केबलों का उपयोग लो-वोल्टेज इंस्टॉलेशन सिस्टम में बिजली की आपूर्ति के लिए किया जाता है और ये इनडोर और आउटडोर, केबल डक्ट, भूमिगत, पावर और एक्सचेंज स्टेशनों, स्थानीय ऊर्जा वितरण और यांत्रिक क्षति के बिना औद्योगिक संयंत्रों में इंस्टॉलेशन के लिए उपयुक्त हैं।
निर्माण
1. कंडक्टर
कंडक्टर आईईसी 60228 के अनुसार साधारण या धातु लेपित एनील्ड तांबे या सादे एल्यूमीनियम या एल्यूमीनियम मिश्र धातु का वर्ग 1 या वर्ग 2, या साधारण या धातु लेपित तांबे का वर्ग 5 होगा।
2. इन्सुलेशन
XLPE की सामग्री और मोटाई को IEC 60502 या BS 5467 की आवश्यकताओं को पूरा करना चाहिए, और 90°C पर लगातार काम कर सकता है।
3. असेंबली/आंतरिक आवरण
भीतरी आवरण को निचोड़ा या पीसा जा सकता है। गोल कोर वाले केबलों के लिए, पांच से अधिक कोर वाले केबलों को छोड़कर, ओवरलैपिंग आंतरिक आवरणों के उपयोग की अनुमति केवल तभी दी जाती है जब कोर के बीच का अंतर काफी हद तक भर गया हो। बाहर निकाली गई आंतरिक आवरण परत को लगाने से पहले, इसे एक उपयुक्त चिपकने वाले का उपयोग करने की अनुमति है। सामग्री इन्सुलेट सामग्री के साथ संगत होनी चाहिए, और आंतरिक आवरण और भरने की परत के लिए उपयोग की जाने वाली सामग्री केबल के कामकाजी तापमान के लिए उपयुक्त होनी चाहिए और इन्सुलेट सामग्री के साथ संगत होनी चाहिए; हलोजन मुक्त केबलों के लिए, आंतरिक आवरण और भरने की परत भी हलोजन मुक्त यौगिक होनी चाहिए।
4. कवच
आईईसी 60502-1 के अनुसार, एल्यूमीनियम/गैल्वनाइज्ड स्टील/स्टील तार आंतरिक आवरण पर सर्पिल रूप से घाव होता है, और डबल एल्यूमीनियम/स्टील टेप और तांबे/टिनयुक्त तांबे के तार को भी आवश्यकताओं के अनुसार निर्मित किया जा सकता है।
| सं.कोर x | इन्सुलेशन | नाममात्र | बाहरी Ø | वज़न | एयर में वर्तमान रेटिंग 30℃ | वर्तमान रेटिंग 20 दबी हुई है℃ | अधिकतम डीसी प्रतिरोध 20 पर℃ |
| क्रॉस-सेक. | मोटाई | म्यान | लगभग। | लगभग। | |||
| मोटाई | |||||||
| mm² | मिमी | मिमी | मिमी | किग्रा/किमी | ए | ए | Ω/किमी |
| 4×4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4×6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4×10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4×16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
| 4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
चुनने के लिए 3 अग्नि सुरक्षा ग्रेड हैं
ग्रेड ए उच्चतम ज्वाला मंदक ग्रेड है। अर्थात्, केबल में उपयोग की जाने वाली इन्सुलेशन सामग्री, भरने वाली रस्सी, फास्टनिंग (आंतरिक पैड) टेप/परत और शीथ सामग्री सभी ज्वाला मंदक सामग्री हैं।
इन्सुलेशन सामग्री को छोड़कर, क्लास बी की अन्य सभी सामग्रियां ज्वाला मंदक सामग्री हैं।
सी ग्रेड केवल शीथ सामग्री ज्वाला मंदक है
एनएच केबल (अग्नि प्रतिरोधी केबल) अभ्रक टेप की एक परत से निर्मित एक केबल है। भले ही प्लास्टिक की त्वचा जल जाए, आग रोक परत शॉर्ट सर्किट का कारण नहीं बनेगी। वायरिंग करते समय, धागे की दुर्दम्य परत को काट दें।
LSZH, LSOH, LS0H, LSFH या OHLS केबल (कम धुआं शून्य-हैलोजन केबल) कम धुआं वाले हैलोजन मुक्त सामग्री से बने इंसुलेटेड या बाहरी शीथेड केबल हैं, जो दहन प्रक्रिया के दौरान उत्पन्न विषाक्त और संक्षारक गैसों को कम करने में मदद करते हैं।
एंटी-दीमक केबल वे केबल हैं जो दीमक को केबलों को काटने से रोकने के लिए कुछ सामग्रियों के साथ इन्सुलेशन सामग्री या बाहरी आवरण को मिलाकर बनाई जाती हैं।
