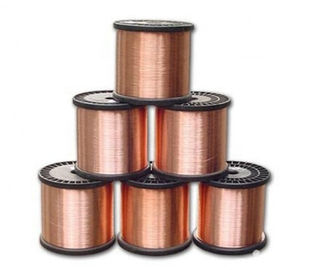

7.5MM 8.5MM CCA कॉपर क्लैड एल्युमिनियम वायर राउंड वाइंडिंग वायर
उत्पाद सुविधाएँ विश्लेषण:
1, डीसी प्रतिरोधकता: कॉपर क्लैड एल्युमीनियम वायर कॉपर लाइन प्रतिरोधकता कॉपर वायर से लगभग 1.5 गुना बड़ी होती है, महिला मान समान होते हैं, कॉपर क्लैड एल्युमीनियम वायर कॉपर वायर का वजन लगभग 1/2 होता है।
2, तार और केबल उत्पाद चयन, डिजाइन, स्थापना और अन्य आदतों में वर्तमान को पूरा करने के लिए कॉपर क्लैड एल्यूमीनियम कंडक्टर का उपयोग कई वर्षों तक जारी रखा जा सकता है, केबल टर्मिनलों को भी दबाया जा सकता है, जिससे सोल्डरिंग को सक्षम किया जा सकता है।
3, कम एसी प्रतिरोध:
4, हल्के वजन और कम लागत: कॉपर केबल की समान तकनीकी विशिष्टताओं की तुलना में, कॉपर क्लैड एल्यूमीनियम कंडक्टर केबल लागत बचत 40% से अधिक, कॉपर क्लैड एल्यूमीनियम / कॉपर कम्पोजिट कंडक्टर केबल लागत बचत 20% से अधिक है।
5, अच्छी वेल्डेबिलिटी: कॉपर क्लैड एल्युमीनियम वायर इसकी सतह को कॉन्सेंट्रिक कॉपर की एक परत के साथ कॉपर वायर के साथ लेपित किया जाता है, इसलिए उत्पादन को सुविधाजनक बनाने के लिए इसमें समान वेल्डेबिलिटी होती है
वर्गीकरण
एक सिग्नल या संचार उद्देश्यों के लिए कॉपर क्लैड एल्यूमीनियम केबल है, और दूसरा बिजली आपूर्ति के लिए है
वोल्टेज स्तर
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
प्रकार और डेटा
0.6/1KV सिंगल कोर
कंडक्टर का नाममात्र खंड | नाममात्र इन्सुलेशन मोटाई (मिमी) | म्यान की मोटाई (मिमी) |
केबल व्यास (मिमी) |
संदर्भ वजन (किग्रा/किमी) |
20 ℃ कंडक्टर का अधिकतम डीसी प्रतिरोध (Ω / KM) |
1x2.5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0.765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0.539 |
1x70 | 1.4 | 1.8 | 17.5 | 460 | 0.386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0.284 |
1x120 | 1.6 | 1.8 | 21.5 | 722 | 0.220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0.173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0.0843 |
