1. आवेदन
एरियल बंच केबल्स मूल रूप से एक समझौता निर्माण है पावर केबल्स और ओवरहेड के बीच कंडक्टर। एबीसी केबल विशेष रूप से उपयोग किए जाते हैं उन क्षेत्रों में जहां भूमिगत नेटवर्क की लागत है महंगा। बंडलों में एक या दो अतिरिक्त कंडक्टर शामिल हो सकते हैं जनता के लिए प्रकाश और नियंत्रण जोड़ी।
2. मानक

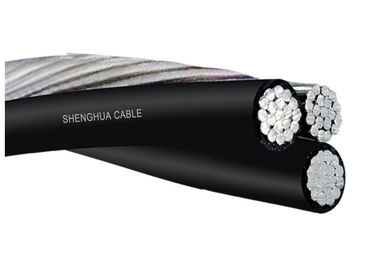

TRIPLEX सेवा ड्रॉप-अल्युमीनियम निर्माता
एएसटीएम बी -231, बी -232 और बी -399, आईसीईए एस -76-474
संकेत नाम | चरण कंडक्टर | नंगे प्राकृतिक | वजन | ampacity | ||||||
का आकार और | इन्सुलेशन | नाममात्र का डायमर | का आकार और | रेटेड गति | XLPE | अल्युमीनियम | कुल | |||
तारों | मोटाई | नंगा | आयुध डिपो | |||||||
मिमी | मिमी | मिमी | तारों | किलोग्राम | किलो / किमी | किलो / किमी | किलो / किमी | ए | ||
Cerapus | 4 / 0-19 | 1.52 | 13.4 | 16.459 | 2 / 0-6 / 1 | 2404 | 192 | 787 | 1069 | 372 |
Nepatus | 4 / 0-19 | 2.03 | 13.4 | 17.475 | 2 / 0-6 / 1 | 2404 | 246 | 787 | 1121 | 372 |
उस्तरा | 4 / 0-7 | 1.52 | 13.3 | 16.307 | 4 / 0-6 / 1 | 3788 | 191 | 897 | 1226 | 372 |
Zuzara | 4 / 0-19 | 1.52 | 13.4 | 16.459 | 4 / 0-6 / 1 | 3788 | 192 | 897 | 1229 | 372 |
Alima | 4 / 0-19 | 2.03 | 13.4 | 17.475 | 4 / 0-6 / 1 | 3788 | 246 | 897 | 1281 | 372 |
Callista | 266.8-19 | 2.03 | 15.1 | 19.126 | 3 / 0-6 / 1 | 3003 | 280 | 994 | 1384 | 410 |
Dosinia | 266.8-19 | 2.03 | 15.1 | 19.126 | 268.8-18 / 1 | 3121 | 280 | 1133 | 1472 | 410 |
कौड़ी | 336.4-19 | 2.03 | 16.9 | 20.980 | 4 / 0-6 / 1 | 3788 | 320 | 1253 | 1713 | 506 |
लंगड़ाहट | 336.4-19 | 2.03 | 16.9 | 20.980 | 336.4-18 / 1 | 3937 | 320 | 1429 | 1823 | 506 |
