| MOQ: | 0.5km |
| कीमत: | 0.10-25.99USD/m |
| standard packaging: | लकड़ी का ढोल या स्टील का ढोल |
| Delivery period: | 10Days या अधिक |
| payment method: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 1000 किमी प्रति महीना |
विवरण

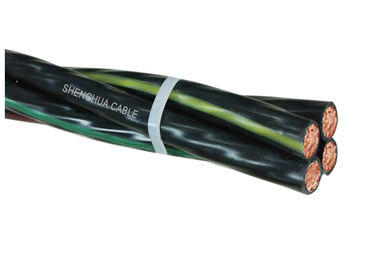

3 चरण कंडक्टर + 1 मैसेंजर कंडक्टर
ओवरहेड डिस्ट्रीब्यूशन लाइनों के लिए डिज़ाइन किए गए एरियल बंडल किए गए केबल्स में AAAC से बना एक इंसुलेटेड न्यूट्रल मैसेंजर है, जो कि इंसुलेटेड एल्युमीनियम फेज कंडक्टर के ऊपर हेलिकली घाव होता है। केबल 0.6 / 1 (1.2) kV पर रेट किए गए हैं और IEC60502 के अनुरूप हैं।
निर्माण
क) चरण - चरण कंडक्टर H68 स्थिति एल्यूमीनियम कंडक्टर का होगा और फंसे हुए कॉम्पैक्ट परिपत्र होगा।
बी) न्यूट्रल या मैसेंजर - न्यूट्रल या मैसेंजर कंडक्टर एल्युमिनियम एलॉय कंडक्टर का होगा और स्ट्रैम्ड सर्कुलर फंसेगा।
2. इन्सुलेशन:
चरण, तटस्थ कंडक्टर को इन्सुलेशन के रूप में पॉलीइथिलीन (पीई) के साथ बाहर निकाला जाएगा।
तकनीकी विवरणों की अनुसूची
| चरण कंडक्टर | |||||||||||
| नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| कोर की संख्या | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| अछूता कोर का व्यास | मिमी | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| अभी भी हवा, परिवेश में वर्तमान रेटिंग | ए | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| तापमान = 30 ℃ | |||||||||||
| कंडक्टर तापमान = 75 ℃ | |||||||||||
| मैसेंजर कंडक्टर | |||||||||||
| नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| अछूता कोर का व्यास | मिमी | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| लोड हो रहा है लोड हो रहा है | केएन | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| पूर्ण केबल | |||||||||||
| लगभग। कुल व्यास | मिमी | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| लगभग। केबल का वजन | किलो / किमी | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| पैकिंग लंबाई | एम / ड्रम | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रम को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता है क्योंकि केबल की डिलीवरी में किसी भी तरह की देरी समग्र परियोजना में देरी और लागत में योगदान कर सकती है।
केबल को लकड़ी के रीलों, नालीदार बक्से और कॉइल में आपूर्ति की जाती है। केबल छोर को नमी से बचाने के लिए बीओपीपी स्वयं चिपकने वाला टेप और गैर-हीड्रोस्कोपिक सीलिंग कैप के साथ केबल सिरों को सील किया जाता है। आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी हिस्से पर एक मौसम-प्रूफ सामग्री के साथ मुद्रित किया जाएगा।
|
|
