| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | IEC 60502 |

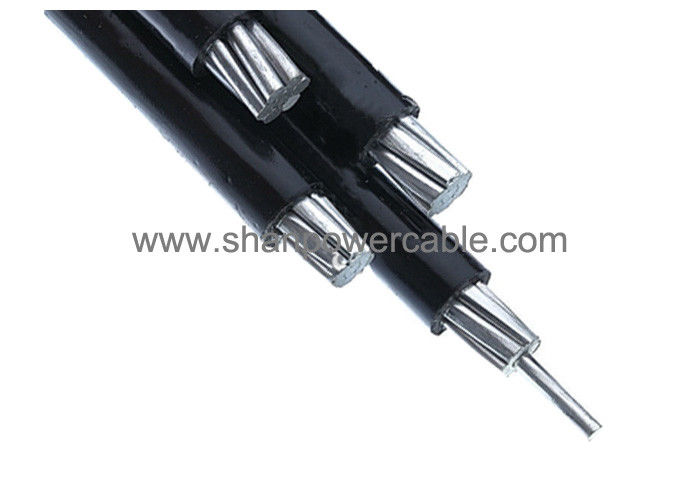

भूमिगत/गांव विद्युतीकरण के लिए इलेक्ट्रिकल एबीसी एरियल बंडल केबल तीन कोर
उत्पाद का नाम एल्यूमीनियम कंडक्टर के साथ एरियल बंडल केबल ओवरहेड केबल
एनएफए2एक्सNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,जीबी/टी 12706.1-2008.
CE, CCC, KEMA/
0.6/1kV, भूमिगत दफन के लिए उपयुक्त
निर्माण
कंडक्टर: साधारण परिपत्र स्ट्रैन्डएल्यूमीनियमकंडक्टर, आईईसी 60228 वर्ग 2 के अनुरूप
इन्सुलेशनः पीवीसी
नोटःमानक के अनुसार या अनुरोध पर इन्सुलेशन रंग
आवेदन
एबीसी केबल विशेष रूप से उन क्षेत्रों में उपयोग किया जाता है जहां भूमिगत नेटवर्क की लागत महंगी है और ग्रामीण क्षेत्रों जैसे गांवों के विद्युतीकरण के लिए भी.
मानक
अंतर्राष्ट्रीय:NFC33-209, TS HD 604 S1
चीन: GB/T 12706.1-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः0.6/1केवी
अधिकतम.कंडक्टर टेम्प.: सामान्य (90°C), शॉर्ट सर्किट 5 से अधिक नहीं (250°Cजब अनुभाग क्षेत्रफल 30 से कम हो0 मिमी2,)
प्रमाणपत्र
CE, RoHS, CCC, KEMA और कई अन्यखोज
तकनीकी विवरणों की सूची
| चरण कंडक्टर | |||||||||||
| नाममात्र क्रॉस सेक्शन क्षेत्रफल | मिमी2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| कोरों की संख्या | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| अछूता कोर का व्यास | मिमी | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| अधिकतम. 20°C पर डीसी प्रतिरोध | ओम/किमी | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| स्थिर हवा पर वर्तमान रेटिंग, परिवेश | ए | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| तापमान=30°C | |||||||||||
| कंडक्टर का तापमान=75°C | |||||||||||
| संदेशवाहक कंडक्टर | |||||||||||
| नाममात्र क्रॉस सेक्शन क्षेत्रफल | मिमी2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| अछूता कोर का व्यास | मिमी | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| अधिकतम. 20°C पर डीसी प्रतिरोध | ओम/किमी | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| गणना की गई तोड़ने की भार | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| पूर्ण केबल | |||||||||||
| कुल व्यास | मिमी | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| केबल का अनुमानित भार | किलोग्राम/किमी | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| पैकिंग की लंबाई | m/ड्रम | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
