अनुप्रयोग
3 चरण की बिजली की आपूर्ति करने के लिए उपयोग किया जाता है, आमतौर पर एक पोल-घुड़सवार ट्रांसफार्मर से, उपयोगकर्ता के सेवा प्रमुख के लिए जहां सेवा प्रवेश केबल से जुड़ा होता है। 600 वोल्ट या उससे कम चरण के चरण और कंडक्टर तापमान पर पॉलीथीन अछूता कंडक्टर के लिए 75 डिग्री सेल्सियस से अधिक नहीं और क्रॉसलिंक किए गए पॉलीइथाइलीन (एक्सएलपी) अछूता कंडक्टर के लिए 90 डिग्री सेल्सियस से अधिक नहीं होने के लिए।
निर्माण

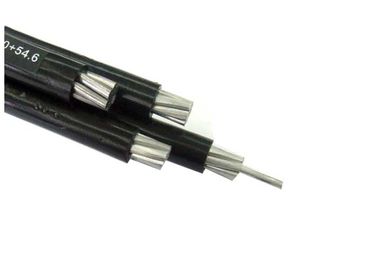

कंडक्टर संकेंद्रित रूप से फंसे हुए हैं, संकुचित 1350-एच 19 एल्यूमीनियम। पॉलीथीन या एक्सएलपी क्रॉसलिंक किए गए पॉलीथीन के साथ अछूता। तटस्थ मैसेंजर 6201 मिश्र धातु के रूप में केंद्रित हैं। एक कंडक्टर चरण पहचान के लिए एक extruded रिज के साथ निर्मित है।
मानक
विद्युत प्रयोजनों के लिए B-230 एल्यूमीनियम तार, 1350-H19।
बी -231 एल्यूमीनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड।
B-232 अल्युमीनियम कंडक्टर्स, कंसेन्ट्रिक- ले-स्ट्रैंडेड, कोटेड स्टील रीइनफोर्स्ड (ACSR)।
B-399 Concentric-Lay-Stranded, 6201-T81 एल्यूमीनियम मिश्र धातु कंडक्टर।
एल्यूमीनियम कंडक्टर, स्टील प्रबलित (ACSR) के लिए B498 जस्ता-लेपित स्टील कोर तार।
क्वाड्रुप्लेक्स सर्विस ड्रॉप केबल ANSI / ICEA S-76-474 की सभी लागू आवश्यकताओं को पूरा करता है या उससे अधिक है।
ध्यान दें :
नामित आकार हैं: एसीएसआर 6/1 व्यास के बराबर और एएसी 6201 के लिए एएसटीएमबी -399 प्रति समकक्ष प्रतिरोधकता के साथ। पॉली के लिए एक्सएलआर 75 डिग्री सेल्सियस के लिए 90 डिग्री सेल्सियस का कंडक्टर तापमान; 40 डिग्री सेल्सियस के परिवेश के तापमान; एमिसिटी 0.9; धूप में 2ft./sec/wind। कंडक्टर के आकार से वर्तमान ampness निर्धारित करने के लिए, कृपया राष्ट्रीय इलेक्ट्रिक कोड, नवीनतम संस्करण से परामर्श करें
कोर और क्रॉस-सेक्शन की संख्या | कंडक्टर का आकार | कंडक्टर व्यास | नाममात्र इन्सुलेशन मोटाई | इन्सुलेशन पर व्यास | नाममात्र मोटाई म्यान | बाहरी व्यास (लगभग) | झुकने त्रिज्या (मिनट) | वजन (लगभग) |
(लगभग।) | (लगभग।) | |||||||
मिमी 2 | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | किलो / किमी | |
1x35 / 16 | आर एम | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
1x50 / 16 | आर एम | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
1x70 / 16 | आर एम | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
1x95 / 16 | आर एम | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
1x120 / 16 | आर एम | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
1x150 / 25 | आर एम | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
1x185 / 25 | आर एम | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
1x240 / 25 | आर एम | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
1x300 / 25 | आर एम | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
1x400 / 35 | आर एम | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
1X500 / 35 | आर एम | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
