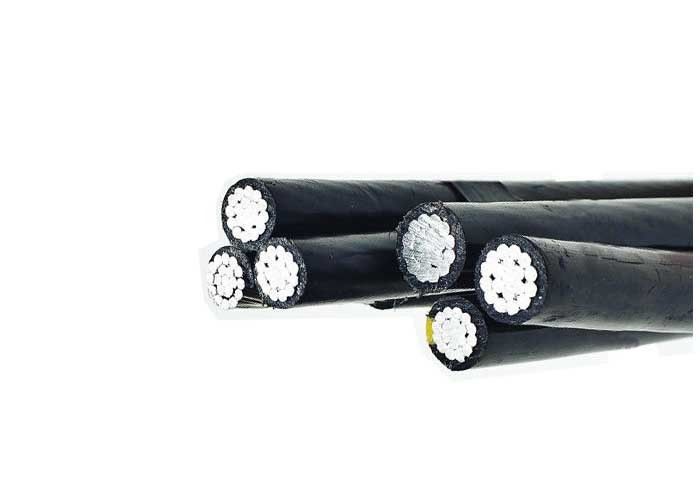

एबीसी केबल; सेवा ड्रॉप केबल
मूल निर्माण इस प्रकार है:
3 पावर कोर मानक एल्यूमीनियम कंडक्टर से मिलकर, साथ अछूता
XLPE इन्सुलेशन
+ एक म्यान प्रकाश एल्यूमीनियम कंडक्टर XLPE इन्सुलेशन (वैकल्पिक) के साथ
+ एक मैसेंजर अल-अलॉय कंडक्टर (नंगे या कवर)
मैसेंजर कंडक्टर जस्ती स्टील वायर का भी हो सकता है।
मैसेंजर वायर का उद्देश्य है
ए) यह लोड असर तार के रूप में कार्य करता है।
बी) यह पृथ्वी या तटस्थ कंडक्टर के रूप में कार्य करता है।
600V चरण-दर-चरण या उससे कम के कॉटेज में और पॉलीइथिलीन अछूता कंडक्टर के लिए 75oC से अधिक नहीं होने के लिए या क्रॉसलीकेड पॉलीइथाइलीन (XLPE) अछूता कंडक्टर के लिए 90oC का उपयोग करने के लिए।
यह निम्नलिखित विनिर्देशों को पूरा करता है या उससे अधिक होता है:
1. एल्यूमीनियम तार, 1350-H19 विद्युत प्रयोजनों के लिए।
2. एल्यूमीनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड।
3. एल्यूमीनियम कंडक्टर, Concentric-Lay-Stranded, लेपित स्टील प्रबलित (ACSR)
4. कंसेंट्रिक-ले-स्ट्रैंडेड 6201-टी 81 कंडक्टर
5. एकल इनपुट तार का उपयोग करते हुए संकुचित दौर फंसे हुए एल्यूमीनियम कंडक्टर।
यह ANSI / ICEA S-76-474 की सभी लागू आवश्यकताओं को पूरा करता है या उससे अधिक है
अन्य विशेष लक्षण: डिजाइन और ग्राहकों के अनुरोध के अनुसार निर्माण
मद | विवरण | चरण कंडक्टर | लगभग। संपूर्ण व्यास और वजन | ||
NO.Stranding और व्यास | XLPE मोटाई | व्यास (मिमी) | वजन (किलो / किमी) | ||
1 | 1x10 मिमी 2 | 7 / 1.35 | 1 | 6.15 | 44 |
2 | 1x16 मिमी 2 | 7 / 1.70 | 1.2 | 7.62 | 68 |
3 | 1x25 मिमी 2 | 7 / 2.22 | 1.2 | 8.72 | 96 |
4 | 1x35 मिमी 2 | 7 / 2.59 | 1.4 | 10.14 | 134 |
5 | 1x50 मिमी 2 | 7 / 3.10 | 1.4 | 11.24 | 180 |
6 | 1x70 मिमी 2 | 19 / 2.22 | 1.4 | 12.94 | 242 |
7 | 1x95 मिमी 2 | 19 / 2.59 | 1.4 | 14.54 | 318 |
8 | 1x120 मिमी 2 | 19 / 2.97 | 1.6 | 16.36 | 403 |
9 | 1x150 मिमी 2 | 37 / 2.33 | 1.8 | 18.38 | 504 |
10 | 1x185 मिमी 2 | 37 / 2.59 | 2 | 20.4 | 622 |
1 1 | 1x240 मिमी 2 | 37 / 2.97 | 2.2 | 23.22 | 802 |
12 | 1x300 मिमी 2 | 37 / 3.36 | 2.4 | 25.64 | 996 |
