अनुप्रयोग
उपयोगिता की लाइनों से उपभोक्ता के वेदरहेड को बिजली की आपूर्ति करने के लिए। पॉलीइथिलीन इन्सुलेशन के लिए 75 डिग्री सेल्सियस अधिकतम के एक कंडक्टर तापमान पर 600 वोल्ट या उससे कम (चरण से चरण) पर सेवा के लिए या क्रॉसलिंक्ड इन्सुलेशन के लिए 90 डिग्री सेल्सियस अधिकतम।
निर्माण

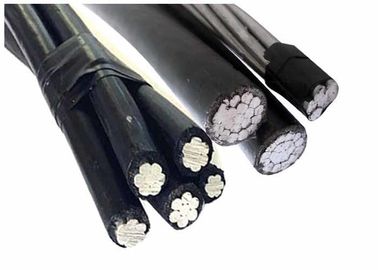

कंसेंट्रिक स्ट्रैंड या संपीड़ित 1350-H19 कंडक्टर, पॉलीइथाइलीन या क्रॉसलिंकड पॉलीइथाइलीन इंसुलेशन, कंसेंट्रिक स्ट्रैंड AAC या ACSR या AAAC न्यूट्रल मैसेंजर।
मानक
विद्युत प्रयोजनों के लिए B-230 एल्यूमीनियम तार 1350-H19
बी -231 एल्यूमीनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड
B-232 एल्यूमीनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड, कोटेड स्टील प्रबलित (ACSR)
B-399 Concentric-Lay-Stranded 6201-T81 एल्यूमीनियम मिश्र धातु कंडक्टर
एल्यूमीनियम कंडक्टर, स्टील प्रबलित (ACSR) के लिए B-498 जस्ता-लेपित स्टील कोर तार।
ट्रिपलएक्स सर्विस ड्रॉप केबल ANSI / ICEA बॉडी S-76-474 की सभी लागू आवश्यकताओं को पूरा करता है या उससे अधिक है
कोड शब्द:
एएसी न्यूट्रल-मैसेंजर: पटेला ऑयस्टर क्लैम मूरेक्स पुरपुरा नासा मेलिटा पोर्टुनस नॉनिनोज
ACSR NEUTRAL-MESSENGER: पलुदिना वुल्ला विल्क पेरिंकल कोंच नेरिटिना सेनीना रनसीना ट्रिटोन मुर्सिया ज़ुजारा लिम्पेट 6201 ALLOY NEUTRAL-MESSENGER: माइनक्स हिप्पा प्रॉन बार्नकल श्रिम्प गमरूज लेमडे डुंगरीस लुंगी
तकनीकी डेटा
रेटेड वोल्टेज | के। वी | 0.6 / 1 |
परीक्षण वोल्टेज | वेफ के.वी. | 4 |
तापमान का तापमान | डिग्री सेल्सियस | मि। -20 |
परिचालन तापमान | डिग्री सेल्सियस | -30 ~ +80 |
कंडक्टर का तापमान | डिग्री सेल्सियस | अधिकतम। +80 |
शॉर्ट-सर्किट तापमान | डिग्री सेल्सियस / s | अधिकतम। +130 / 5 |
झुकने त्रिज्या (मिनट) | केबल का 18 × ø |
पैकेजिंग और वितरण विवरण: डिलिवरी विस्तार से:
एरियल इंसुलेशन लाइन, 1) पैकिंग लंबाई: 100 से 1,000 मीटर कार्टन ड्रम में या ग्राहकों की आवश्यकता के अनुसार। 2. मानक लकड़ी के ड्रम या रोल है। 3. डॉरम आकार: 1100 मिमी * 1100 मिमी * 1100 मिमी। या आपके अनुरोध के रूप में। |
भुगतान के बाद 15 दिनों में भेज दिया गया |
मद | विवरण | चरण कंडक्टर | लगभग। संपूर्ण व्यास और वजन | ||
NO.Stranding और व्यास | XLPE मोटाई | व्यास (मिमी) | वजन (किलो / किमी) | ||
1 | 1x10 मिमी 2 | 7 / 1.35 | 1 | 6.15 | 44 |
2 | 1x16 मिमी 2 | 7 / 1.70 | 1.2 | 7.62 | 68 |
3 | 1x25 मिमी 2 | 7 / 2.22 | 1.2 | 8.72 | 96 |
4 | 1x35 मिमी 2 | 7 / 2.59 | 1.4 | 10.14 | 134 |
5 | 1x50 मिमी 2 | 7 / 3.10 | 1.4 | 11.24 | 180 |
6 | 1x70 मिमी 2 | 19 / 2.22 | 1.4 | 12.94 | 242 |
7 | 1x95 मिमी 2 | 19 / 2.59 | 1.4 | 14.54 | 318 |
8 | 1x120 मिमी 2 | 19 / 2.97 | 1.6 | 16.36 | 403 |
9 | 1x150 मिमी 2 | 37 / 2.33 | 1.8 | 18.38 | 504 |
10 | 1x185 मिमी 2 | 37 / 2.59 | 2 | 20.4 | 622 |
1 1 | 1x240 मिमी 2 | 37 / 2.97 | 2.2 | 23.22 | 802 |
12 | 1x300 मिमी 2 | 37 / 3.36 | 2.4 | 25.64 | 996 |
यह केबल लंबे स्पैन, कम बढ़ते, न्यूनतम समर्थन और सरलीकृत स्थापना की अनुमति देता है, विशेष रूप से पेड़ों के बीच या भीड़भाड़ वाले क्षेत्रों में। यह आउटेज के खिलाफ अधिकतम कर्मियों की सुरक्षा और सुरक्षा भी प्रदान करता है। लंबे समय तक सेवाओं के माध्यम से घर्षण, फ्लेक्सिंग और गर्मी, नमी, धूप और ठंड के प्रभावों का प्रतिरोध उच्च निर्भरता को सुनिश्चित करता है।
