एक नए प्रकार के एरियल केबल के रूप में केबल का उपयोग बिजली के ओवरहेड को संचारित करने के लिए किया जाता है, बड़े पैमाने पर शहरी और वन क्षेत्र के विद्युतीकृत तार जाल के पुनर्निर्माण में उपयोग किया जाता है। यह विद्युतीकृत तार जाल की सुरक्षा और निर्भरता में सुधार करता है।
विशिष्टता :
चरण कंडक्टर के रूप में कंसेंट्रिक स्ट्रैंड एल्यूमीनियम तारों; दूत (तटस्थ) कोर के रूप में एएएसी (सभी एल्यूमीनियम मिश्र धातु कंडक्टर) या एसीएसआर (एल्यूमीनियम कंडक्टर स्टील प्रबलित); चरण कंडक्टर XLPE या HDPE या पीवीसी द्वारा अछूता है।
मानक :
IEC60502, NF C33-209, GB 12527-90
रेटेड वोल्टेज: 0.6 / 1kV
सापेक्ष निर्माण मानक: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204।
हम ग्राहक की विशेष आवश्यकताओं के अनुसार एबीसी केबल का निर्माण भी कर सकते हैं।

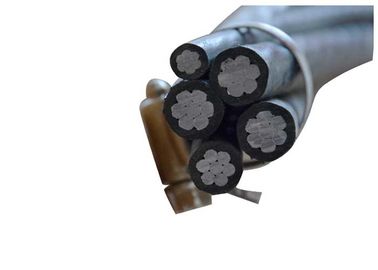

मूल निर्माण इस प्रकार है:
3 कोर मानक एल्यूमीनियम कंडक्टर से मिलकर, XLPE इन्सुलेशन के साथ अछूता
+ एक म्यान प्रकाश एल्यूमीनियम कंडक्टर XLPE इन्सुलेशन (वैकल्पिक) के साथ
+ एक मैसेंजर अल-अलॉय कंडक्टर (नंगे या कवर)
मैसेंजर कंडक्टर जस्ती स्टील के तार का भी हो सकता है।
मैसेंजर वायर का उद्देश्य है
ए) यह लोड असर तार के रूप में कार्य करता है।
बी) यह पृथ्वी या तटस्थ कंडक्टर के रूप में कार्य करता है।
600V चरण-से-चरण या उससे कम के कॉटेज पर और पॉलीथीन अछूता कंडक्टरों के लिए 75 ° C से अधिक नहीं करने के लिए या क्रॉसलीकेड पॉलीइथाइलीन (XLPE) अछूता कंडक्टरों के लिए 90 ° C से अधिक के तापमान पर इस्तेमाल किया जाना है।
यह निम्नलिखित विनिर्देशों को पूरा करता है या उससे अधिक होता है:
1. एल्यूमीनियम तार, 1350-H19 विद्युत प्रयोजनों के लिए।
2. एल्यूमीनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड।
3. एल्यूमीनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड, कोटेड स्टील प्रबलित (ACSR)।
4. कंसेंट्रिक-ले-स्ट्रैंडेड 6201-टी 81 कंडक्टर।
5. एकल इनपुट तार का उपयोग करते हुए संकुचित दौर फंसे हुए एल्यूमीनियम कंडक्टर।
यह ANSI / ICEA S-76-474 की सभी लागू आवश्यकताओं को पूरा करता है या उससे अधिक है
तकनीकी डेटा
रेटेड वोल्टेज | के। वी | 0.6 / 1 |
परीक्षण वोल्टेज | वेफ के.वी. | 4 |
तापमान का तापमान | डिग्री सेल्सियस | मि। -20 |
परिचालन तापमान | डिग्री सेल्सियस | -30 ~ +80 |
कंडक्टर का तापमान | डिग्री सेल्सियस | अधिकतम। +80 |
शॉर्ट-सर्किट तापमान | डिग्री सेल्सियस / s | अधिकतम। +130 / 5 |
झुकने त्रिज्या (मिनट) | केबल का 18 × ø |
