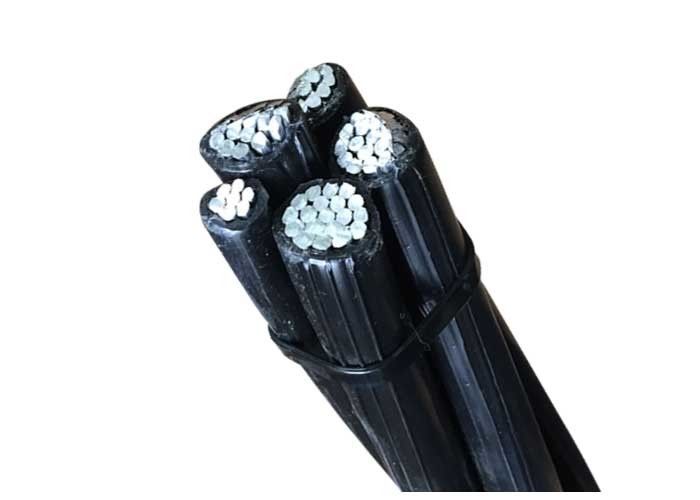

एरियल बंडल्ड केबल्स ( एरियल बंडल्ड कंडक्टर या बस एबीसी ) ओवरहेड पावर लाइन हैं जो कई इंसुलेटेड फेज कंडक्टरों को एक साथ कसकर बांधा जाता है, आमतौर पर नंगे न्यूट्रल कंडक्टर के साथ। यह हवा के अंतराल द्वारा अलग किए गए बिना कंडक्टर्स के उपयोग के पारंपरिक अभ्यास के साथ विरोधाभास है। ओवरहेड पावर लाइनों की यह विविधता बंडल कंडक्टर के रूप में समान सिद्धांतों का उपयोग करती है , सिवाय इसके कि वे स्पर्श करने के बिंदु के करीब एक साथ हैं लेकिन प्रत्येक कंडक्टर एक इन्सुलेट परत (तटस्थ रेखा को छोड़कर) से घिरा हुआ है।
डिज़ाइन।
1 एल्यूमीनियम कंडक्टर के साथ बढ़ा हुआ ब्रेकिंग लोड, राउंड फंसे हुए संपीड़ित (आरएम)
2 कोर इन्सुलेशन (XPLE काला, यूवी प्रतिरोधी, लौ retardant नहीं); समान क्रॉस सेक्शन के 2 से 4 कोर बाएं-लेटे में एक साथ फंसे हुए हैं, इसके अलावा कम क्रॉस सेक्शन के 1 या 2 कोर को-फंसे हुए किया जा सकता है
आवेदन
1.000 V incl तक ओवरहेड बिजली लाइनों के रूप में निश्चित स्थापना के लिए इस्तेमाल किया जा सकता है।
प्रत्यक्ष दफन के लिए उपयुक्त नहीं है।
यह ओवर-हेड केबल प्रबलित इन्सुलेशन एसीसी प्रदान करता है। IEC 61140 और इसलिए द्वितीय श्रेणी पूरा। IEC 61140 यह ज्वाला मंदक नहीं है। लेकिन यह हो सकता है अगर एक लौ retardant केबल में परिवर्तन का अनुरोध किया
विशिष्टता
(1)। बीएस स्टैंडर्ड एबीसी केबल
(2)। CCC, Iso9001, ISO14001, सबसे अच्छी गुणवत्ता नियंत्रण।
(3)। 20 से अधिक वर्षों प्रोफेशनल अनुभव, सबसे अच्छी सेवा।
(4)। हम एक कारखाने के निर्माण, सबसे अच्छा उत्पादन क्षमता, सबसे अच्छी कीमत है।
(5)। 100% QC निरीक्षण shippment से पहले
परिचय
एबीसी केबल कई अछूता चरण कंडक्टरों का उपयोग करके ओवरहेड पावर लाइनें हैं, जिन्हें कसकर बांधा गया है,
आमतौर पर एक नंगे तटस्थ कंडक्टर के साथ। वे विद्युतीकृत तार जाल की सुरक्षा और निर्भरता में सुधार कर सकते हैं।
मानक
1. विद्युत प्रयोजनों के लिए B-230 एल्यूमीनियम तार, 1350-H19।
2. बी -231 एल्यूमिनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड।
3. B-232 एल्यूमीनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड, कोटेड स्टील प्रबलित (ACSR)।
4. B-399 Concentric-Lay_Stranded 6201-T81 एल्यूमीनियम मिश्र धातु कंडक्टर।
5. एल्यूमीनियम कंडक्टर, स्टील प्रबलित (ACSR) के लिए B498 जस्ता-लेपित स्टील कोर तार।
अनुप्रयोग:
निर्माण स्थलों, आउटडोर या स्ट्रीट लाइटिंग में अस्थायी सेवा के लिए 120 वोल्ट की हवाई सेवा प्रदान करना।
75 अधिकतम के कंडक्टर तापमान पर 600 वोल्ट या उससे कम की सेवा के लिए।
तकनीकी विवरणों की अनुसूची
| चरण कंडक्टर | |||||||||
| नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| कोर की संख्या | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| अछूता कोर का व्यास | मिमी | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| अभी भी हवा, परिवेश में वर्तमान रेटिंग | ए | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| तापमान = 30 ℃ | |||||||||
| कंडक्टर तापमान = 75 ℃ | |||||||||
| मैसेंजर कंडक्टर | |||||||||
| नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| अछूता कोर का व्यास | मिमी | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| लोड हो रहा है लोड हो रहा है | केएन | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| स्ट्रीट लाइटिंग कंडक्टर | |||||||||
| नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| अछूता कोर का व्यास | मिमी | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| पूर्ण केबल | |||||||||
| लगभग। कुल व्यास | मिमी | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| लगभग। केबल का वजन | किलो / किमी | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| पैकिंग लंबाई | एम / ड्रम | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
