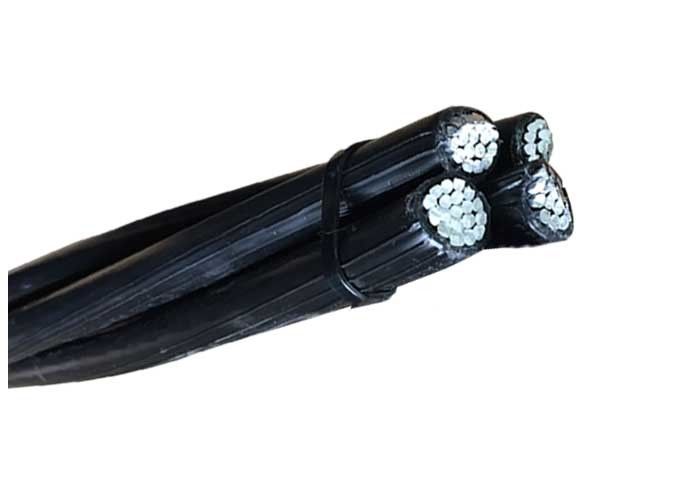

ओवरहेड डिस्ट्रीब्यूशन लाइनों के लिए डिज़ाइन किए गए एरियल बंडल किए गए केबल्स में AAAC से बना एक इंसुलेटेड न्यूट्रल मैसेंजर है, जो कि इंसुलेटेड एल्युमीनियम फेज कंडक्टर के ऊपर हेलिकली घाव होता है। केबल 0.6 / 1 (1.2) kV पर रेट किए गए हैं और IEC60502 के अनुरूप हैं।
मानक
राष्ट्रीय: एनएफ सी 11-201; एनएफ सी 33-209
विवरण
आवेदन
एल्यूमीनियम एनएफ सी 33-209 सेवा बंडल कंडक्टर का उपयोग बिजली भवनों और उनके आंतरिक नेटवर्क की सहायक नदियों के लिए किया जाता है।
विशेषताएँ
बंडल कंडक्टर केबल्स में एल्यूमीनियम कंडक्टर होते हैं, जो एक्सएलपीई के साथ अछूता रहता है, उनके पास अच्छा स्थायित्व और थर्मल प्रतिरोध होता है।
कुछ अन्य महत्वपूर्ण केबल विशेषताएं हैं:
पराबैंगनी विकिरण प्रतिरोध,
ओजोन प्रतिरोध,
उच्च ढांकता हुआ ताकत,
प्रकाश और संभाल करने के लिए आसान है।
इंस्टालेशन
NF C 11-201 मानक प्रक्रियाएं लो वोल्टेज ओवरहेड लाइनों के लिए इंस्टॉलेशन प्रक्रियाओं को निर्धारित करती हैं।
इन केबल्स को दफनाया नहीं जा सकता है, यहां तक कि कंडेंस में भी।
अंकन
तटस्थ:
211 एनएफ सी 33-209 211 «विनिर्माण संख्या», «मीट्रिक अंक» स्याही मुद्रित।
चरण 1, 2, 3:
पहचान संख्या मुद्रित और इन्सुलेशन पर उभरा है।
पायलट तार n ° 1: निरंतर सफेद लाइन इन्सुलेशन पर मुद्रित होती है
पायलट तार n ° 2: कोई अंकन नहीं
विद्युत विशेषतायें
रेटेड वोल्टेज: 0.6 / 1 केवी
टेस्ट वोल्टेज: 4 केवी एसी
वोल्टेज वृद्धि का प्रतिरोध: एक सकारात्मक या नकारात्मक ध्रुवीयता के साथ 1.2 / 50µ और 20 केवी का एक शिखर मूल्य।
एनएफसी 33-209
| कोर x नाममात्र क्रॉस सेक्शन की संख्या | ओवरहाल व्यास | वजन | अधिकतम कंडक्टर प्रतिरोध | न्यूनतम ब्रेकिंग लोड | वर्तमान मूल्यांकन |
|---|---|---|---|---|---|
| सं × मिमी ^ 2 | मिमी | किलो / किमी | Ω / किमी | केएन | ए |
| 2x10 आरएम | 12.8 | 93 | 3.080 | 1.5 | 38 |
| 4x10 आरएम | 15.4 | 183 | 3.080 | 1.5 | 38 |
| 2x16 आरएम | 14.8 | 129 | 1.910 | 2.3 | 72 |
| 2x16 आरएन + 2x1.5 आरई | 14.8 | 176 | 1.910 / 12.100 | 2.3 | 72 |
| 4x16 आरएम | 17.8 | 257 | 1.910 | 2.3 | 72 |
| 4x16 आरएन + 2x1.5 आरई | 17.8 | 304 | 1.910 / 12.100 | 2.3 | 72 |
| 2x25 आरएम | 18.0 | 202 | 1.200 | 3.8 | 107 |
| 2x25 आरएम + 2x1.5 आरई | 18.0 | 249 | 1.200 / 12.100 | 3.8 | 107 |
| 4x25 आरएम | 21.7 | 404 | 1.200 | 3.8 | 107 |
| 4x25 आरएम + 2x1.5 आरई | 21.7 | 451 | 1.200 / 12.100 | 3.8 | 107 |
| 2x35 आरएम | 20.8 | 269 | 0.868 | 5.2 | 132 |
| 2x35 आरएम + 2x1.5 आरई | 20.8 | 316 | 0.868 / 12.100 | 5.2 | 132 |
| 4x35 आरएम | 25.1 | 539 | 0.868 | 5.2 | 132 |
| 4x35 आरएम + 2x1.5 आरई | 25.1 | 586 | 0.868 / 12.100 | 5.2 | 132 |
| 2x50 आरएम | 23.4 | 352 | 0.641 | 7.6 | 165 |
| 2x50 आरएम + 2x1.5 आरई | 23.4 | 399 | 0.641 / 12.100 | 7.6 | 165 |
| 1x54.6 आरएम + 3x25 आरएम | 21.7 | 507 | 0.630 / 1.200 | 3.8 | 107 |
| 1x54.6 आरएम + 3x25 आरएम + 1x16 आरएम | 24.3 | 573 | 0,630 / 1,200 / 1,910 | 3.8 / 2.3 | 107/72 |
| 1x54.6 RM + 3x25 RM + 2x16 RM | 29.7 | 639 | 0,630 / 1,200 / 1,910 | 3.8 / 2.3 | 107/72 |
| 1x54.6 RM + 3x25 RM + 3x16 RM | 31.1 | 705 | 0,630 / 1,200 / 1,910 | 3.8 / 2.3 | 107/72 |
| 1x54.6 आरएम + 3x35 आरएम | 25.1 | 615 | 0.630 / 0.868 | 5.2 | 132 |
| 1x54.6 RM + 3x35 RM + 1x16 RM | 28.1 | 680 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54.6 RM + 3x35 RM + 2x16 RM | 34.3 | 748 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54.6 आरएम + 3x35 आरएम + 3x16 आरएम | 35.9 | 814 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54.6 आरएम + 3x35 आरएम + 1x25 आरएम | 28.1 | 714 | 0,630 / 0,868 / 1,200 | 5.2 / 3.8 | 132/107 |
| 1x54.6 आरएम + 3x50 आरएम | 28.2 | 741 | 0.630 / 0.641 | 7.6 | 165 |
| 1x54.6 आरएम + 3x50 आरएम + 1x16 आरएम | 31.6 | 806 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54.6 RM + 3x50 RM + 2x16 RM | 38.6 | 875 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54.6 RM + 3x50 RM + 3x16 RM | 40.4 | 940 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54.6 आरएम + 3x50 आरएम + 1x25 आरएम | 31.6 | 841 | 0,630 / 0,641 / 1,200 | 7.6 / 3.8 | 165/107 |
| 1x54.6 आरएम + 3x70 आरएम | 33.0 | 950 | 0.630 / 0.443 | 10.2 | 205 |
| 1x54.6 आरएम + 3x70 आरएम + 1x16 आरएम | 37.0 | 1014 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54.6 RM + 3x70 RM + 2x16 RM | 45.2 | 1083 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54.6 RM + 3x70 RM + 3x16 RM | 47.3 | 1148 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54.6 आरएम + 3x70 आरएम + 1x25 आरएम | 37.0 | 1048 | 0,630 / 0,443 / 1,200 | 10.2 / 3.8 | 205/107 |
| 1x54.6 आरएम + 3x70 आरएम + 2x25 आरएम | 45.2 | 1150 | 0,630 / 0,443 / 1,200 | 10.2 / 3.8 | 205/107 |
| 1x54.6 आरएम + 3x70 आरएम + 3x25 आरएम | 47.3 | 1250 | 0,630 / 0,443 / 1,200 | 10.2 / 3.8 | 205/107 |
| 1x54.6 आरएम + 3x95 आरएम | 37.4 | 1176 | 0.630 / 0.320 | 13.5 | 240 |
| 1x54.6 RM + 3x95 RM + 1x16 RM | 41.9 | 1243 | 0,630 / 0,320 / 1,910 | 13.5 / 2.3 | 240/72 |
