विस्तृत उत्पाद विवरण

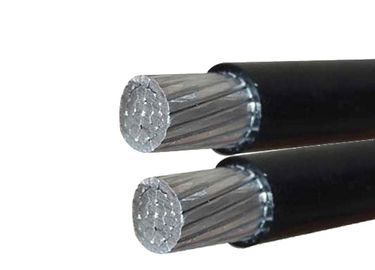

एबीसी केबल
(सर्विस ड्रॉप केबल)
1. फंसे एल्यूमीनियम आचरण
2. पीई या XLPE इन्सुलेशन
3. ACSR, AAAC मैसेंजर तार
आवेदन
यह बिना कंडक्टर्स के बजाय सर्विस ड्रॉप (एबीसी केबल) का उपयोग करने के लिए पसंद किया जाता है
कम वोल्टेज नेटवर्क पर। सेवा ड्रॉप (एबीसी केबल) विशेष रूप से क्षेत्रों में उपयोग किए जाते हैं
जहां भूमिगत नेटवर्क की लागत महंगी है और यह भी
गांवों जैसे ग्रामीण क्षेत्रों के विद्युतीकरण के लिए।
वोल्टेज
रेटेड वोल्टेज U0 / U = 0.6 / 1 kV
वीएसी परीक्षण वोल्टेज 5 केवी
तकनीकी डेटा
अधिकतम ऑपरेटिंग तापमान 90 डिग्री
अधिकतम शॉर्ट-सर्किट तापमान 250 डिग्री। सेवा ड्रॉप (एबीसी केबल) विशेष रूप से उन क्षेत्रों में उपयोग किए जाते हैं जहां भूमिगत नेटवर्क की लागत महंगी है और ग्रामीण क्षेत्रों के विद्युतीकरण जैसे गांवों के लिए भी।
मानक ASTM ANSI / ICEA S-76-474 और NFC 33-209 पर आधारित ABC तकनीकी चार्टर्स
तकनीकी विवरणों की अनुसूची
चरण कंडक्टर | |||||||||
नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
कोर की संख्या | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
तारों की न्यूनतम संख्या | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
अछूता कोर का व्यास | मिमी | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
अभी भी हवा, परिवेश में वर्तमान रेटिंग | ए | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
तापमान = 30 ℃ | |||||||||
कंडक्टर तापमान = 75 ℃ | |||||||||
मैसेंजर कंडक्टर | |||||||||
नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
अछूता कोर का व्यास | मिमी | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
लोड हो रहा है लोड हो रहा है | केएन | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
स्ट्रीट लाइटिंग कंडक्टर | |||||||||
नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
अछूता कोर का व्यास | मिमी | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
पूर्ण केबल | |||||||||
लगभग। कुल व्यास | मिमी | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
लगभग। केबल का वजन | किलो / किमी | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
पैकिंग लंबाई | एम / ड्रम | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
