Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC

Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC

उत्पत्ति के प्लेस चीन
ब्रांड नाम QINGDAO YICABLE CABLE
प्रमाणन IEC61089, ASTM B232, EN51082
उत्पाद विवरण
बाहरी कंडक्टर:
अल्युमीनियम
आंतरिक कंडक्टर:
इस्पात
संकर अनुभागीय क्षेत्र:
12मिमी²~900मिमी²
तारों की संख्या:
7पीसी~73पीसी
इन्सुलेशन:
नहीं
प्रकार:
उच्च वोल्टेज
आवेदन:
ओवरहेड पावर सिस्टम
प्रमुखता देना:

aaac conductor

,

acsr conductor

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
0.5km
मूल्य
0.10-10.99USD/m
पैकेजिंग विवरण
लकड़ी का ढोल या स्टील का ढोल
प्रसव के समय
15Days या अधिक
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता
प्रति माह 1000 किमी
उत्पाद वर्णन

कंसेंट्रिक ले स्ट्रैंडेड बेयर कंडक्टर हाई वोल्टेज एएसी एएएसी एसीएसएस/टीडब्ल्यू एसीसीसी





  • उत्पत्ति का स्थान: शंघाई, चीन (मुख्यभूमि)
  • ब्रांड का नाम: शान, ओईएम
  • मॉडल संख्या: ओवरहेड कंडक्टर ACSR, AAC, AAAC, ACSS/TW, ACCC, AACSR, ACAR
  • इन्सुलेशन सामग्री: नंगे कंडक्टर
  • प्रकार: ओवरहेड, मध्यम वोल्टेज, उच्च वोल्टेज, कम वोल्टेज नंगे कंडक्टर
  • अनुप्रयोग: ओवरहेड, ओवरहेड कंडक्टर वितरण लाइन और ट्रांसमिशन लाइन
  • कंडक्टर सामग्री: एल्यूमीनियम या एल्यूमीनियम मिश्र धातु, एल्यूमीनियम, एल्यूमीनियम मिश्र धातु, स्टील, कार्बन कोर
  • जैकेट: नंगे कंडक्टर
  • निर्माता का नाम: ओवरहेड कंडक्टर ACSR AAC AAAC ACSS ACCC ACAR बेयर कंडक्टर
  • इन्सुलेशन: गैर-इन्सुलेशन नंगे कंडक्टर
  • उपयोग: राज्य ग्रिड, पावर स्टेशन, ट्रांसमिशन लाइन, ओवरहेड लाइन
  • मानक: बीएस, एएसटीएम, आईईसी
  • शिपमेंट का बंदरगाह: शंघाई
  • प्रमाणपत्र: आईएसओ, सीसीसी, केईएमए
  • उच्च गुणवत्ता: PICC सुनिश्चित







आवेदन

नंगा कंडक्टर:एएसी, एएएसी, एसीएसआर, एएसीएसआर, एसीएआर और गैल्वनाइज्ड स्टील डब्ल्यूire, ओवरहेड इलेक्ट्रिकल में उपयोग किया जाता हैविभिन्न ग्रेड वोल्टेज के साथ विद्युत पारेषण और वितरण लाइनें।

निर्माण: नंगे एल्यूमीनियम मिश्र धातु 1350-एच19 तार, कक्षा ए गैल्वेनाइज्ड लेपित स्टील कोर तार के चारों ओर केंद्रित रूप से फंसे हुए। ACSR में 1 तार, 7 तार, 19 तार आदि का एक गैल्वेनाइज्ड स्टील कोर होता है जो एल्यूमीनियम तार की संकेंद्रित परतों से घिरा होता है।


मानकों

हमारे नंगे कंडक्टर मिल सकते हैं या पार कर सकते हैंकेबल अंतर्राष्ट्रीय मानकों की वस्तु, जैसे:आईईसी 61089, बीएस 215 पार्ट1(एएसी), बीएस 215 पार्ट2, बीएस 324201 (एएएसी), डीआईएन 48201 पार्ट 5 (एएसी), डीआईएन 48204, एएसटीएम बी231(एएसी), एएसटीएम बी232(एसीएसआर), बीएस एन 50182, बीएस एन 50183(एएएसी), जीबी/टी 1179-2008। भीहम ग्राहकों के रूप में OEM और नए डिज़ाइन केबल को स्वीकार करते हैं।

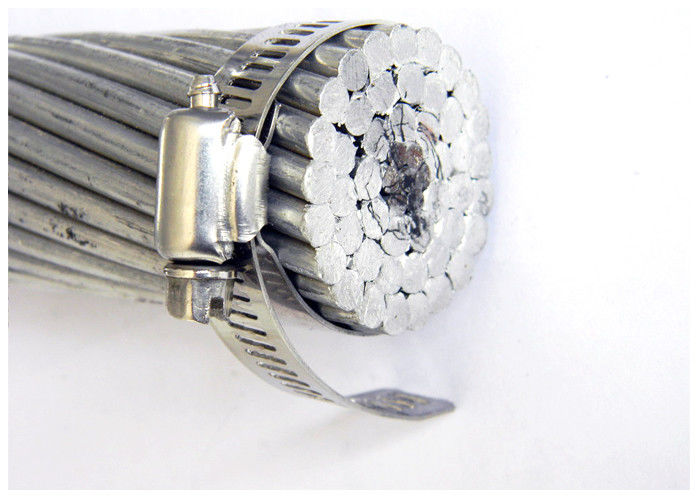

Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC 0








विनिर्देश

1. एल्यूमिनियम कंडक्टर

2. कंसेंट्रिक-लेट-स्ट्रैंडेड

3. लेपित इस्पात प्रबलित

4. एएसटीएम, बीएस, सीएसए, डीआईएन, आईईसी आदि मानक


अमेरिकी मानकों का पालन (एएसटीएम)

विद्युत प्रयोजनों के लिए बी-230 एल्यूमिनियम तार, 1350-एच19

बी-231 एल्यूमिनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड

बी-232 एल्यूमिनियम कंडक्टर, कंसेंट्रिक-ले-स्ट्रैंडेड, कोटेड स्टील रीइन्फोर्स्ड (एसीएसआर)

एल्युमीनियम कंडक्टरों के लिए बी-341 एल्युमीनियम-लेपित स्टील कोर वायर, स्टील प्रबलित (एसीएसआर/एजेड)

एल्यूमीनियम कंडक्टरों के लिए बी-498 जिंक-लेपित स्टील कोर वायर, स्टील प्रबलित (एसीएसआर/एजेड)










प्रकार विवरण तार की संख्या अनुभाग क्षेत्र
(मिमी2)
एएसी सभी एल्यूमिनियम कंडक्टर 7~127 16~1500
एएएसी सभी एल्यूमीनियम मिश्र धातु कंडक्टर 7~91 17~1300
शंट एल्यूमिनियम कंडक्टर
इस्पात प्रबलित		 7~103 16~1250
एएसीएसआर एल्यूमिनियम मिश्र धातु कंडक्टर
इस्पात प्रबलित		 7~103 16~1250
एसीएआर/एडब्ल्यू एल्यूमिनियम कंडक्टर
एल्यूमीनियम मिश्र धातु प्रबलित		 7~103 16~1250
एसीएसडब्ल्यू/एस एल्यूमिनियम कंडक्टर
एल्युमिनियम क्लैड स्टील वायर/स्ट्रैंड		 7~103 16~1250
जीएसडब्ल्यू जस्ती इस्पात तार 3/2.64~37/4.55 16.41~765.99















शंट


    कुल क्षेत्रफल   स्ट्रैंडिंग और वायर लगभग   वज़न   नाममात्र अधिकतम. डीसी
कोड नाम नाममात्र अल. अनुसूचित जनजाति। कुल व्यास कुल मिलाकर       टूटने के पर प्रतिरोध
  AWG या       अल. अनुसूचित जनजाति। व्यास अल. अनुसूचित जनजाति। कुल भार 20℃
  एमसीएम मिमी2 मिमी2 मिमी2 मिमी मिमी मिमी किग्रा/किमी किग्रा/किमी किग्रा/किमी के.एन. Ω/किमी
टर्की 6 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54 5.24 2.1586
स्वैन 4 21.16 3.55 24.71 3/2.12 1/2.12 6.36 58 27 85 8.32 1.3557
स्वानते 4 21.16 5.35 26.51 7/1.96 1/2.61 6.53 58 42 100 10.53 1.3557
गौरैया 2 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136 12.70 0.8535
बख्शना 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159 16.11 0.8535
रोबिन 1 42.39 7.10 49.49 6/3.00 1/3.00 9.00 116 55 171 15.85 0.6767
काला कौआ 1/0 53.48 8.90 62.38 6/3.37 1/3.37 10.11 147 69 216 19.32 0.5364
बटेर 2/0 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273 23.62 0.4255
कबूतर 3/0 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343 29.41 0.3373
पेंगुइन 4/0 107.23 17.87 125.10 6/4.77 1/4.77 14.31 294 139 433 37.06 0.2675
वैक्सविंग 266.8 135.16 7.48 142.64 18/3.09 1/3.09 15.45 373 58 431 30.27 0.2133
तीतर 266.8 135.16 22.00 157.16 26/2.57 7/2.00 16.28 374 172 546 50.29 0.2143
शुतुरमुर्ग 300 152.00 24.71 176.71 26/2.73 7/2.12 17.28 421 193 614 56.52 0.1906
एक प्रकार का बाज़ 336.4 170.45 9.48 179.93 18/3.47 1/3.47 17.50 470 74 544 38.23 0.1691
एक प्रकार की पक्षी 336.4 170.45 27.81 198.23 26/2.89 7/2.25 18.31 472 217 689 62.71 0.1699
ओरियल 336.4 170.45 39.81 21.026 30/2.69 7/2.69 18.83 473 311 784 77.27 0.1704
चिकैडी 397.5 201.42 11.16 212.58 18/3.77 1/3.77 18.85 555 87 642 43.99 0.1431
ब्रैंट 397.5 201.42 26.13 227.55 24/3.27 7/2.18 19.61 558 204 762 64.69 0.1438
एक प्रकार की पक्षी 397.5 201.42 32.77 234.19 26/3.14 7/2.44 19.88 558 256 814 72.11 0.1438
लवा 397.5 201.42 46.97 248.39 30/2.92 7/2.92 2044 560 367 927 88.69 0.1442
हवासील 477 241.68 13.42 255.10 18/4.14 1/4.14 2070 666 105 771 52.16 0.1193
झिलमिलाहट 477 241.68 31.29 272.97 24/3.58 7/2.39 21.49 670 245 915 76.66 0.1199
बाज़ 477 241.68 39.42 281.10 26/3.44 7/2.67 21.79 670 308 978 86.65 0.1199
ब 477 241.68 56.39 298.07 30/3.20 7/3.20 22.40 671 441 1112 105.34 0.1201
ओस्प्रे 556.5 282.00 15.68 297.68 18/4.47 1/4.47 22.35 777 122 899 60.88 0.1022
तोता 556.5 282.00 36.58 318.58 24/3.87 7/2.58 23.22 781 286 1067 88.22 0.1027
कबूतर 556.5 282.00 45.94 327.94 26/3.72 7/2.89 23.55 781 359 1140 101.03 0.1027
गरुड़ 556.5 282.00 65.81 347.81 30/3.46 7/3.46 24.21 783 515 1298 122.92 0.1030
मोर 605 306.58 39.74 346.32 24/4.03 7/2.69 24.20 849 311 1160 95.88 0.0945
गोल - मटोल 605 306.58 49.94 356.52 26/3.87 7/3.01 24.51 850 390 1240 108.14 0.0945
लकड़ी बतख 605 306.58 71.55 378.13 30/3.61 7/3.61 25.25 851 560 1411 128.84 0.0947
टील 605 306.58 69.87 376.45 30/3.61 19/2.16 25.24 851 548 1399 133.59 0.0947
किंगबर्ड 636 322.26 17.90 340.16 18/4.78 1/4.78 23.88 889 139 1028 69.55 0.08945
कौआ 636 322.26 41.81 364.07 24/4.14 7/2.76 24.84 893 326 1219 100.83 0.08989
ग्रोसबीक 636 322.26 52.45 374.71 26/3.97 7/3.09 25.15 893 409 1302 111.80 0.08989
एक प्रकार का पौधा 636 322.26 75.22 397.48 30/3.70 7/3.70 25.88 895 589 1484 135.44 0.09011
सफ़ेद बगुला 636 322.26 73.55 395.81 30/3.70 19/2.22 25.90 894 576 1470 140.30 0.09011
तीव्र 636 322.26 8.96 331.22 36/3.38 1/3.38 23.62 888 70 958 60.52 0.08945
मराल 666.6 337.34 43.81 381.55 24/4.23 7/2.82 25.40 936 342 1278 105.66 0.08577
गैनिट 666.6 337.34 55.03 392.77 26/4.07 7/3.16 25.76 936 429 1365 117.33 0.08577
पाबाँसा 715.5 362.58 46.97 409.55 24/4.39 7/2.92 26.31 1005 367 1372 113.35 0.07989
मैना 715.5 362.58 59.03 421.61 26/4.21 7/3.28 26.68 1005 461 1466 125.91 0.07989
लाल पंख 715.5 362.58 82.58 445.16 30/3.92 19/2.35 27.43 1006 647 1653 153.94 0.08009
टैन 795 402.84 27.87 430.71 45/3.38 7/2.25 27.03 1116 217 1333 97.37 0.07191
कंडर 795 402.84 52.19 455.03 54/3.08 7/3.08 27.72 1116 408 1524 124.45 0.07191
कोयल 795 402.84 52.19 455.03 24/4.62 7/3.08 27.74 1116 408 1524 123.94 0.07191
मक्खी 795 402.84 65.61 468.35 26/4.44 7/3.45 28.11 1116 512 1628 139.92 0.07191
